| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-75/15 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Capacidade nominal: | 75kVA | Voltagem primária: | 12000V |
|---|---|---|---|
| Voltagem secundária: | 120/240 V | Fase: | Fase única |
| Método de arrefecimento: | EM UM; Auto-resfriado | Eficiência: | 99,00% |
| Material de enrolamento: | Cobre | Aumento da temperatura: | 65°C |
| Realçar: | Transformador montado numa plataforma de fase única,Transformador montado em pad 120V,Transformador montado com duas emendas |
||

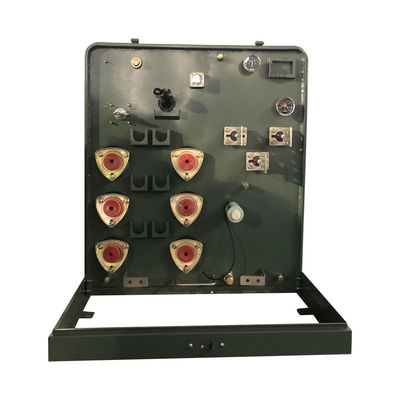

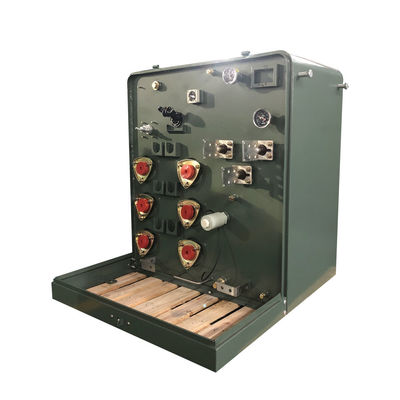

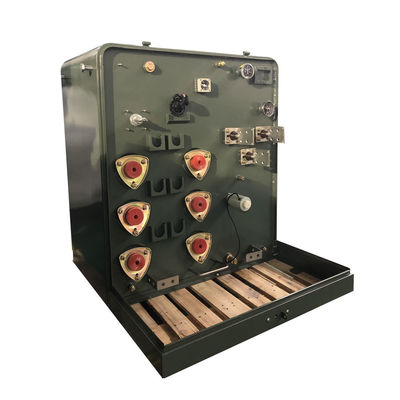

Resumo
O transformador monofásico é um transformador de distribuição imerso em óleo.ruído baixo, baixa perda, segurança e fiabilidade. É amplamente utilizado em bairros residenciais, centros comerciais, hospitais, parques, escolas, etc. Os transformadores montados em pads de fase única são auto-refrigerados,Disponível em alimentação circular ou radial, e estão na linha de frente,reunem ou excedem as normas ANSI/CSA/IEEE.
Detalhes do produto
Dados principais
| Tipo de transformador | Pad montado, compartimentado |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Fase única |
| Capacidade | 75 KVA |
| Voltagem primária | 12000V |
| BIL primário | 95 KV |
| Voltagem secundária | 120/240 (L-N-L) |
| Fasor secundário | Dual Enrolamento de fase única |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Impedância | 2% |
| Tipo de ligação primária | Frente morta |
| Classificação do interruptor de ruptura de carga | 200 amperes, 15 kV |
| Peso do líquido (óleo) * | 595.24 libras |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 51 dBA |
| Elevado (altitude) | 3300 pés (1000 metros) acima ou abaixo do nível do mar |
| Materiais essenciais | Aço orientado para grãos |
| Instalação | Montagem de almofada |
| Dimensões* | 51.4''-W x 45.67''-D x 41.53''-H |
| Peso seco (sem óleo) * | 617.28 libras |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Eficiência | 99.00% |
| Perda de carga total (em watts) * | +/- 1092W |
Produto técnico
| Transformador montado numa plataforma de fase única Especificações | ||||||||
| Classificação | Alta tensão ((kV) | Sem perda de carga | Perda de carga | Altura | Profundidade | Largura | Peso do óleo ((kg) | Peso total ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Característica de desempenho
1) Subestação de transformadores combinados, a parte superior do gabinete é de estrutura de lã de rocha com chapa de aço, que possui conduto de ventilação,pode reduzir a radiação solar de forma eficaz e garantir a dissipação de calor.
2) A superfície da concha inteira do armário é pulverizada com uma base especial e uma tinta que tem uma forte capacidade anticorrosiva.
3) O interior pode ser dividido em câmara de alta tensão, câmara de transformador e câmara de baixa tensão, respectivamente.
4) Também é equipado com um dispositivo de escape automático de controlo de temperatura para garantir a gama de temperatura.
5) Cada unidade dispõe de um sistema de controlo e iluminação impecável.
6)O equipamento do aparelho está em conformidade com o requisito de protecção IP33, tem uma concepção, estrutura e tecnologia razoáveis, com boa qualidade e fácil manutenção.
Projeto do produto
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
