| Nome da marca: | WINLEY |
| Número do modelo: | S-112/13.8 |
| Quantidade mínima: | 1 unidade |
| preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Condições de pagamento: | T/T |

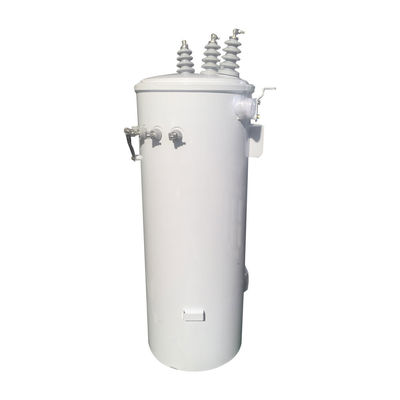

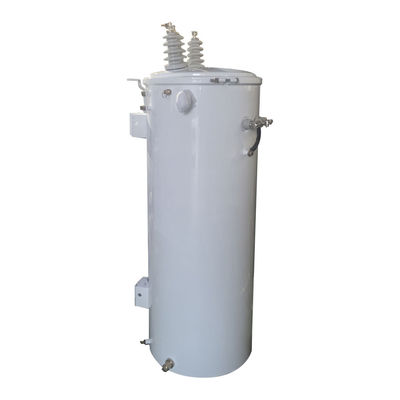

112.5Kva Transformador de distribuição aérea de três fases montado em pólo Óleo imerso 13,8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V a 240V
O tanque redondo de três fases montado em um poste da WINLEY é projetado para ser usado em áreas onde a energia de três fases é necessária, mas o espaço é limitado.Proporciona um serviço de aparência mais limpa com custos de instalação mais baixos do que um banco de três transformadores monofásicosO núcleo/bobina triplex é a escolha para servir cargas de motor elétrico, especialmente com arranques frequentes do motor.
Características padrão
Cumprir ou exceder os padrões IEEE e NEMA actuais.
Projeto de núcleo/bobina triplés.
Processo húmido de buchas de alta tensão.
Tubos de polímero de baixa tensão moldados.
Terminais de bronze revestidos de estanho adequados para ligação de cobre ou alumínio.
Duas provisões de aterragem.
Disposições de montagem do detector de raios.
1/2 ̊ tampão de drenagem.
Dispositivo automático de alívio de pressão.
Óleo mineral.
Tanque de aço leve e tampa com parafusos.
Placa de identificação com gravura a laser.
Dados principais
| Tipo de transformador | Transformador de distribuição aérea, tipo convencional |
| Configuração do transformador | Pólis cheio de líquido montado |
| Tipo de polaridade do transformador | Subtração |
| Fase | Três fases |
| Capacidade | 112.5 KVA |
| Voltagem primária | 13800GrdY/7968 |
| Voltagem secundária | 480Y/277 (L-N-L) |
| Classe de tensão secundária | 1Classe de 2 kV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Tap Changer | Mudança de direcção de 5 pontos com manilha de funcionamento externa |
| Localização do interruptor de toque | Centro do corpo do tanque, à esquerda das disposições de montagem |
| Impedância | 20,70-5% |
| Tipo de ligação primária | Empilhadeira em vivo |
| Terminação primária | Cobre de porcelana de alta tensão |
| Normas de eficiência | Cumprir os padrões DOE 2016 e ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Materiais essenciais | Aço orientado para grãos |
| Material do reservatório | Aço revestido |
| Dimensões* | 30.71''-W x 31.89''-D x 47.24''-H |
| Peso total (liquido cheio) * | 968 libras |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Eficiência | 990,10% |
| Sem perda de carga (em watts) | +/- 227W |
| Perda de carga total (em watts) | +/- 815 W |
Especificações
| KVA | tensões de gama primária | tensões secundárias |
| 30 | 4160 Grdy/2400 para 24940 Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120 de meia-toalha |
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
