| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | SG-500/5 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 500set/month |
| Modelo: | SG-500KVA | Voltagem de entrada: | 208Y |
|---|---|---|---|
| Tensão de saída: | 600Y/347V | Secundário: | 208V 220V |
| Fase: | 3 | Frequência: | 60 Hz |
| Frequência nominal: | 50/60 Hz | Método de arrefecimento: | Refrigeração por ar |
| Aumento da temperatura: | < 150°C | Padrão: | DOE2016/IEC60076 |
| Realçar: | 3R Transformador tipo seco,Transformador de tipo seco de 208 V a 600 V,DOE 500k Transformador de tipo seco |
||

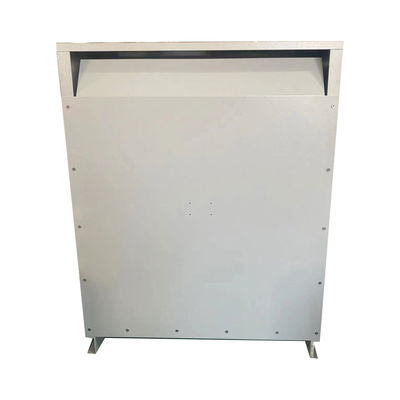

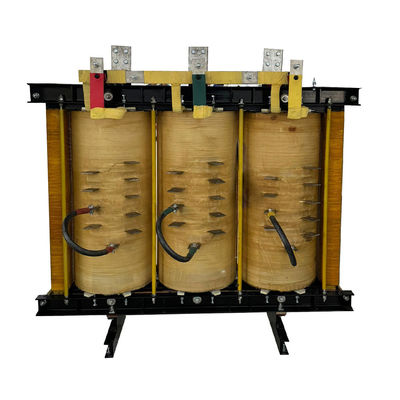

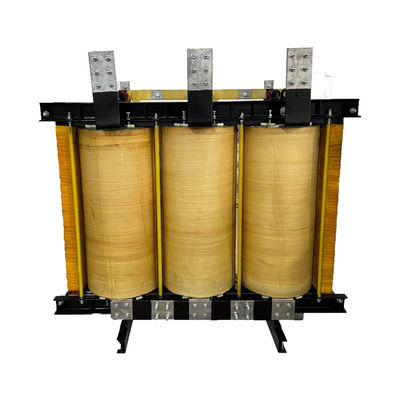

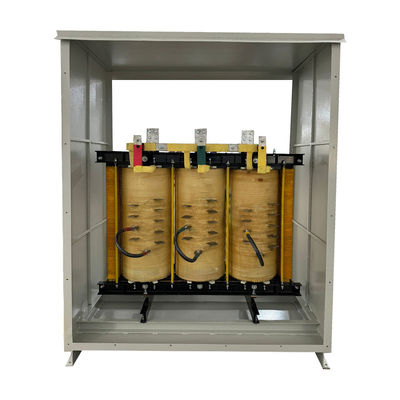

DOE 500k Transformador trifásico tipo seco Passo de 208V para 600V NEMA 3R
Resumo
Os transformadores de tipo tricoerente da série SG são amplamente utilizados em corrente alternada de 50 a 60 Hz, tensão de entrada e de saída não superior a 500 V, fonte de alimentação trifásica em diversas ocasiões.
Para uma variedade de alavancas de tensão de entrada e saída, os grupos de junção, regulação do número e localização de voltas ((normalmente ± 5%), capacidade de enrolamento atribuição, enrolamento secundário monofásico é equipado com,A utilização de circuitos retificadores, tomar ou não concha, etc.
De acordo com as exigências do utilizador, o produto pode ser meticulosamente concebido e produzido.
Dados principais
| Descrição | |
| Modelo | SG-500KVA |
| Nome | Transformadores trifásicos de tipo seco |
| Potência nominal | 500 KVA |
| Voltagem de entrada | 208Y com 2x2,5% FCAN e 4x2,5% FCBN |
| Corrente de entrada | 1387.9A |
| Voltagem de saída | 600Y/347V |
| Corrente de saída | 481.1A |
| Fase | Três. |
| Frequência | 60 Hz |
| Classe de isolamento | C |
| Resistir ao ensaio de tensão |
2500V/60S de primária para secundária Sistema primário de ligação à terra 2500V/60S Secundário à ligação à terra 2500V/60S |
| Resistência ao isolamento |
Primário a secundário> 100 MΩ Função de ligação primária à terra > 100 MΩ Secundário à ligação à terra > 100 MΩ |
| Voltagem de resistência induzida | 125 Hz/tensão dupla/min |
| Resistência ao aterramento | 25A < 100mΩ |
| Método de arrefecimento | Refrigeração por ar |
| Relação | < 3% |
| Aumento da temperatura | < 150°C |
| Dimensões globais ((AxBxC) | 63×33.46×78.74 |
| Peso | 3747.8 libras |
Desenho
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de amostra 3-7 dias, geralmente enviamos por DHL, UPS, FedEx, etc. Tempo de produção em massa 7-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente ((MOQ:≥10pcs).
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
