| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-2000/25 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | 3a Fase | Capacidade: | 2000KVA |
|---|---|---|---|
| Voltagem primária: | 24940V | Voltagem secundária: | 480Y/277 |
| Classe de resfriamento: | KNAN; Auto-refrigeração | Aumento da temperatura: | 65°C |
| Impedância (típica): | 50,75% Normal | Material de enrolamento: | Cobre/Alumínio |
| Realçar: | Transformador 3R montado em almofada elétrica,Transformador montado em uma almofada elétrica de 480 V,2000kva Transformador imerso em óleo |
||

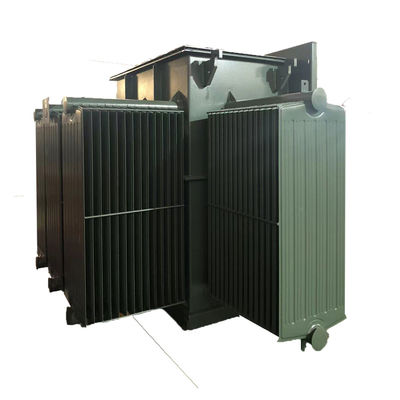

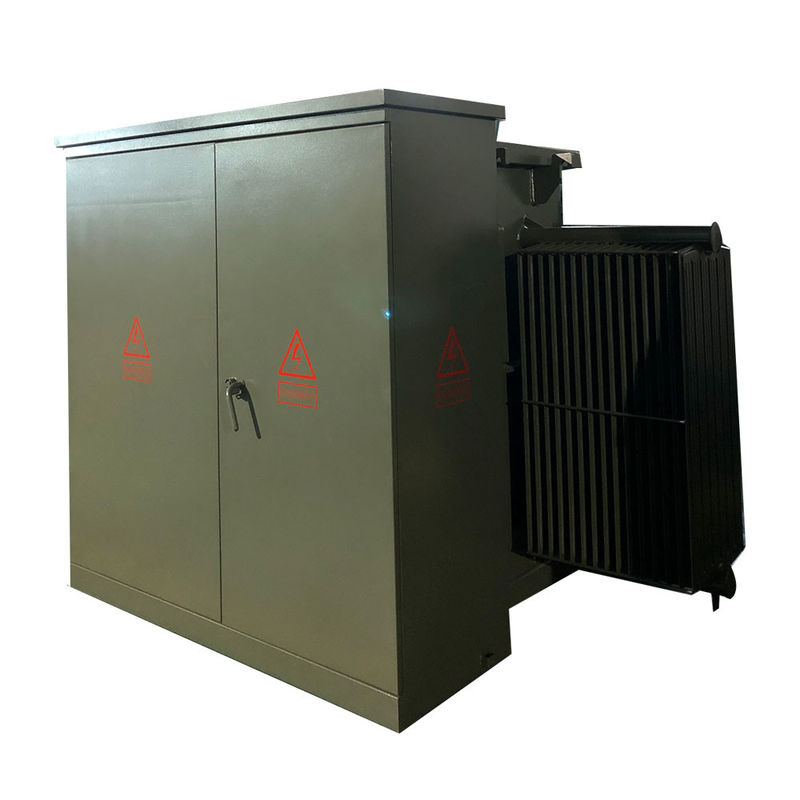

Pad eléctrico de três fases de 2000kva imerso em óleo montado de 24940V a 480V
Estrutura
Características do produto
1.Montura de entrada de parafuso de pentacabeça
2Fluido isolante de ponto de incêndio elevado
3. Fluido isolante não-PCB
4.Alfabetização à prova de adulteração

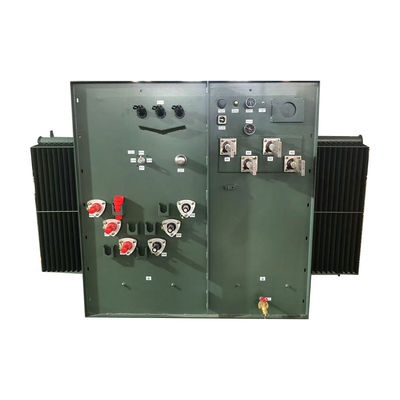

5- Portas do compartimento da frente com dobradiças.
6.NEMA 3R Compartimento de fiação
7.Hot Stick Incluído, HV porta montada
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Três fases |
| Capacidade | 2 MVA (2000 KVA) |
| Voltagem primária | 24940V |
| Classe de tensão primária | Classe de 25 kV |
| Fasor primário | Delta |
| Voltagem secundária | 480Y/277 |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Material de enrolamento | Alumínio |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Elevado (altitude) | 3300ft (1000 metros) acima do nível do mar |
| Materiais essenciais | Aço orientado para grãos |
| Material do reservatório | Aço revestido |
| Classificação do recinto | NEMA 3R Armário de fiação à prova de intempéries, tanque selado |
| Dimensões* | A partir de 1 de janeiro de 2018 |
| Peso seco (sem óleo) * | 4,566 libras |
| Peso total (liquido cheio) * | 10,567 libras |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Características | Montura de entrada de parafuso de pentacabeça |
| Eficiência em % | 99.40% |
| Sem perda de carga (em watts) | +/- 2,100 W |
| Perda de carga total (em watts) a 100% | +/- 14,500 W |
| Perda de carga total (em watts) a 100% | +/- 16 600 W |
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Desenhos técnicos
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
