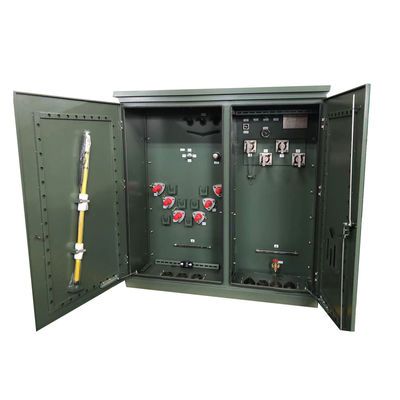

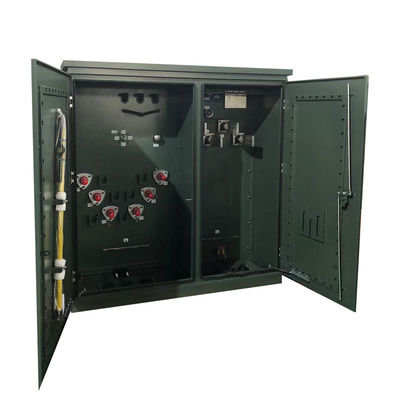

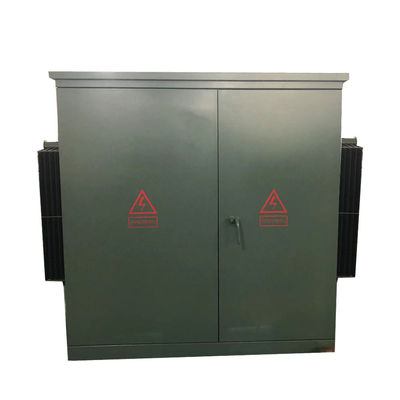

Transformador montado em pads de 3 fases com alimentação de circuito cheio de líquido de 2500Kva de 27.6Kv a 600V

Nome da marca:	WINLEY
Número do modelo:	S-2500/35
Quantidade mínima:	1 unidade
preço:	$5000-$150000
Detalhes da embalagem:	Caixa de madeira compensada
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL/cUL,CE,ISO

Fase:

Três fases

Capacidade:

2500 KVA

Voltagem primária:

27600V ou personalizado

Voltagem secundária:

600Y/347 ou personalizado

Grupo de vetores:

Aumento da temperatura:

Impedância (típica):

50,75%

Material de enrolamento:

cobre

Habilidade da fonte:

1000 conjuntos/mês

Destacar:

Transformador montado em plataforma de 3 fases

27Transformador montado em plataforma de 6Kv 600V

Transformador montado em pad 2500Kva

Descrição do produto

IEEE ANSI Certificado 3 fase Pad montado transformador 12.47KV 13.8KV 35.4KV 440V 480V 400V 1200kva 1500kva Potência

A WINLEY apresenta uma gama completa de transformadores de distribuição trifásicos com almofada, que cumprem as normas ANSI®/IEEE® relevantes.De potência não superior a 1000 WCom tensões de 0,5 kV e potências até 5.000 kVA, estes transformadores são ideais para aplicações que exigem alta tensão e capacidade substancial, incluindo subestações de energia e consumo de energia industrial.

Transformador montado em pads de 3 fases com alimentação de circuito cheio de líquido de 2500Kva de 27.6Kv a 600V 0

Estrutura

Transformador montado em pads de 3 fases com alimentação de circuito cheio de líquido de 2500Kva de 27.6Kv a 600V 1

Dados principais

Tipo de transformador	A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão.
Tipo de alimentação do transformador	Alimentação do circuito
Fase	Três fases
Capacidade	2.5 MVA (2500 KVA)
Grupo de vetores	DYN1
Voltagem primária	27600V
Fasor primário	Delta
Voltagem secundária	600Y/347
Frequência	60 Hz
Aumento da temperatura	65°C
Classificação de isolamento	Classe E Isolamento - 120°C, 248°F
Classe de arrefecimento	ONAN; Auto-resfriado
Impedância	Objectivo de 5,75%
Normas de eficiência	Cumprir os padrões DOE 2016, CSA, ANSI/IEEE
Material de enrolamento	Cobre
Classificação da temperatura ambiente	40°C
Intervalo de temperatura de funcionamento ambiente	-40°C a +40°C (-50°F a +104°F)
Nível sonoro	62 dBA
Dimensões*	O número de veículos deve ser igual ou superior a:
Classificações	Cumprir/exceder as classificações de eficiência DOE 2016
Eficiência em %	99.40%
Perda de carga total (em watts) a 50%	+/- 6,408 W

Especificações

Transformador de três fases montado em uma plataforma
Potência nominal (KVA)	Alta tensão (KV)	Baixa tensão (V)	Perda (W)
Potência nominal (KVA)	Alta tensão (KV)	Baixa tensão (V)	Perda sem carga (W)	Perda de carga (W)
75 KVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros	120/240 V 480Y/ 277 V 600Y/ 347 V	180	1250
112.5KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
1000 KVA			1150	10300
1500 KVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Desenhos técnicos

Transformador montado em pads de 3 fases com alimentação de circuito cheio de líquido de 2500Kva de 27.6Kv a 600V 2

Acessórios opcionais

Transformador montado em pads de 3 fases com alimentação de circuito cheio de líquido de 2500Kva de 27.6Kv a 600V 3

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B/L. Se houver algum problema com o acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção. Os serviços personalizados acima devem ser confirmados antes da produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
