| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-37,5/5 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | Fase única | capacidade: | 37.5Kva ou personalizado |
|---|---|---|---|
| Método de arrefecimento: | ONAN/KNAN | Frequência: | 60 Hz |
| Voltagem primária: | 4160GrdY/2400 ou personalizado | Voltagem secundária: | 277/480V |
| Material de enrolamento: | Cobre/Alumínio | Eficiência: | 98.80% |
| Realçar: | Transformador montado num poste de 15 kW,Transformador montado num poste de instalação aérea,Transformador montado num pólo de fase única |
||

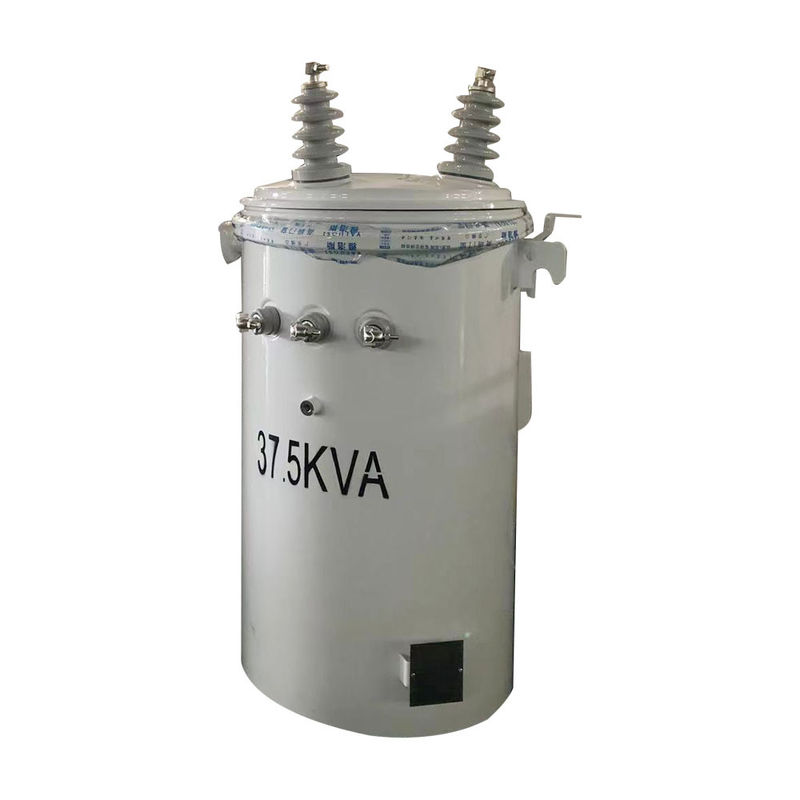

37Tipo de instalação aérea de.5Kva Transformador monofásico de 15kva montado em poste
Características estruturais do transformador montado num poste de fase
1As tampas do tanque têm buchas de porcelana de alta tensão que vêm com terminais de anel, que podem acomodar cabos de alumínio ou cobre.
2A estrutura de costura circular da tampa do reservatório garante uma distribuição uniforme das tensões e uma vedação fiável.
3Os parafusos de anel na parede do reservatório servem como bucha e terminal de baixa tensão e são revestidos de estanho.
4Este artigo vem com uma válvula de alívio de pressão que é capaz de auto-selar.
5De acordo com as normas ANSI, os ganchos de suspensão do transformador na parte superior e inferior cumprem.
6O terminal de terra do tanque é um terminal de terra de parafuso.
Dados principais
| Tipo de transformador | Transformador de distribuição aérea, tipo convencional |
| Configuração do transformador | Pólis cheio de líquido montado |
| Fase | Fase única |
| Capacidade | 37.5 KVA |
| Voltagem primária | 4160GrdY/2400 |
| Voltagem secundária | 277/480V (L-N-L) |
| Classe de tensão secundária | 1Classe de 2 kV |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 48 dBA |
| Dimensões* | 24.8''-W x 26.77''-D x 40.16''-H |
| Cumprir/exceder as classificações de eficiência DOE 2016 | |
| Eficiência | 98.80% |
Desenhos de projeto
Acessórios
Especificações
| 10kva-500kva Transformador monofásico imerso em óleo | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Características
1As tampas do tanque têm buchas de porcelana de alta tensão que vêm com terminais de anel, que podem acomodar cabos de alumínio ou cobre.
2A estrutura de costura circular da tampa do reservatório garante uma distribuição uniforme das tensões e uma vedação fiável.
3Os parafusos de anel na parede do reservatório servem como bucha e terminal de baixa tensão e são revestidos de estanho.
4Este artigo vem com uma válvula de alívio de pressão que é capaz de auto-selar.
5De acordo com as normas ANSI, os ganchos de suspensão do transformador na parte superior e inferior cumprem.
6O terminal de terra do tanque é um terminal de terra de parafuso.
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
