| Nome da marca: | WINLEY |
| Número do modelo: | D-250/5 |
| Quantidade mínima: | 1 unidade |
| preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Condições de pagamento: | T/T |

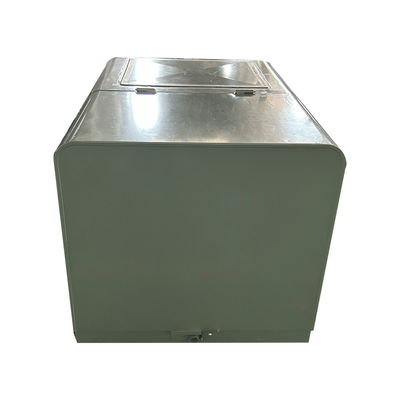

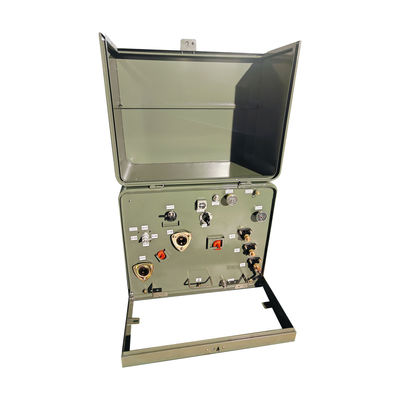

304 Tanque de aço inoxidável Pad monofase montado Transformador de óleo imerso 50kva 75kva 100kva 250Kva
Detalhes do produto
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Fase única |
| Capacidade | 250 |
| Voltagem primária | 4160GrdY/2400 |
| Voltagem secundária | 240/120V (L-N-L) |
| Fasor secundário | Dual Enrolamento de fase única |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Eficiência | Cumprir o padrão DOE 2016 |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Elevado (altitude) | 3300ft (1000 metros) acima do nível do mar |
| Material do reservatório | 304 aço inoxidável |
| Material do gabinete | 304 aço inoxidável |
| Material da plataforma de base | 304 aço inoxidável |
| Dimensões* | 36 x 54 x 39 |
| Peso* | 2, 250 libras |
| Classificações | Conforme a norma ANSI/IEEE #C57.12.00 |
| Eficiência | 99.20% |
Desenho
Características
1) o revestimento do reservatório do transformador montado numa almofada de fase única exceda o C57,12.8 e C57,12.29Compatibilidade total com a norma IEEE C57.12.28 padrões de integridade do compartimento.
2) Dois poços universais de alta tensão com travagem externa para alimentação em circuito ou um poço com travagem externa para alimentação radial.
3) Três caixas de baixa tensão, de fixação externa, com pernos de cobre roscados, incluindo um terminal neutro totalmente isolado com correia de terra removível.
4)Montagens de caixas em relevo; fundo do compartimento de óleo.
5) Fornecimentos de elevação de aço inoxidável com roscas, montados a fio.
6) Dispositivo automático de alívio da pressão.
7) Óleo mineral de qualidade eléctrica com inibidor de oxidação.
8)Capota removível com pinos e barris de dobradiças de aço inoxidável resistentes à corrosão.
9) Superfícies abobadadas no capô e no compartimento de óleo para evitar retenção de água.
10) Empilhadeira de enchimento/nivel de óleo; Empilhadeira de descarga de óleo; Disposições de aterragem do reservatório.
11)Conjunto de bloqueio resistente à corrosão com parafuso de segurança de penta-cabeça, porca flutuante e cadeado.
Especificações
| Transformador monotípico de 25-500kva | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
