| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-100/35 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Capacidade nominal: | 100kVA | Voltagem primária: | 34500GrdY/19920 |
|---|---|---|---|
| Voltagem secundária: | 240/120 (L-N-L) | Fase: | Fase única |
| Método de arrefecimento: | ONAN/KNAN | Eficiência: | 99,00% |
| Frequência: | 60 Hz | Aumento da temperatura: | 65°C |
| Realçar: | Transformadores de distribuição montados em pads de 34500 V a 240 V,Transformadores de distribuição montados em pads de 100 kVA,Transformadores de distribuição montados numa plataforma de alimentação radial |
||

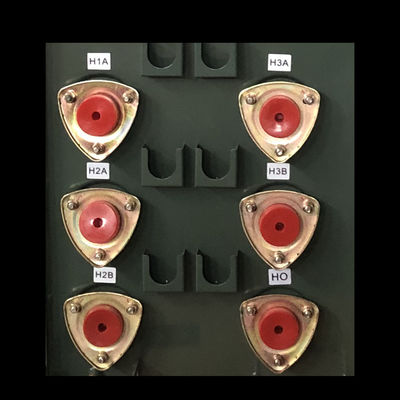

Os transformadores monofásicos montados em pads ANSI são equipados com um gabinete de concha para facilitar a abertura e o acesso desinhibido às conexões.A versatilidade do projeto permite várias configurações de proteção e comutação.

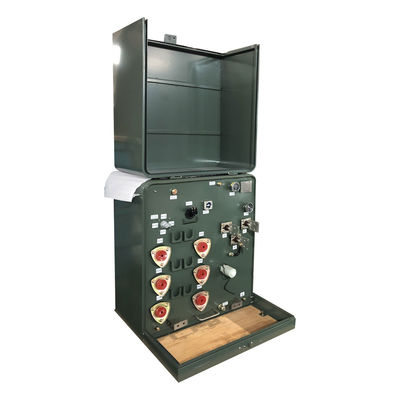

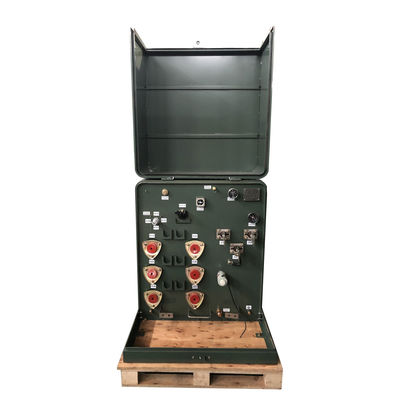

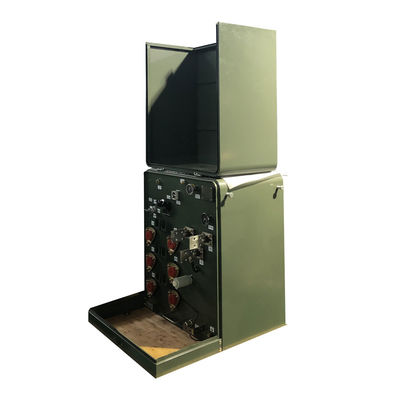

Fotografias dos produtos da fábrica
Estrutura do produto
Dados principais
| Tipo de transformador | Pad montado, tipo de compartimento I e II |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Fase única |
| Capacidade | 100 KVA |
| Grupo de vetores | II6 |
| Voltagem primária | 34500GrdY/19920 |
| Voltagem secundária | 240/120 |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Acordo de rescisão primário | Arranjo ANSI Tipo I |
| Classificação do interruptor de ruptura de carga | 200 amperes, 35 kV, 10kArms |
| Normas de eficiência | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 51 dBA |
| Dimensões da via elétrica da base do compartimento* | 36-L x 20-D |
| Profundidade do gabinete do compartimento | 19-D |
| Dimensões* | 36.5''-W x 42.5''-D x 36''-H |
| Peso seco (sem óleo) * | 749.56 libras |
| Peso total (liquido cheio) * | 2,024.36 lb |
| Eficiência | 99.00% |
| Perda de carga total (em watts) * | +/- 1,378 W |
Produto técnico
| Transformador montado numa plataforma de fase única Especificações | ||||||||
| Classificação | Alta tensão ((kV) | Sem perda de carga | Perda de carga | Altura | Profundidade | Largura | Peso do óleo ((kg) | Peso total ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Projeto do produto
Acessórios

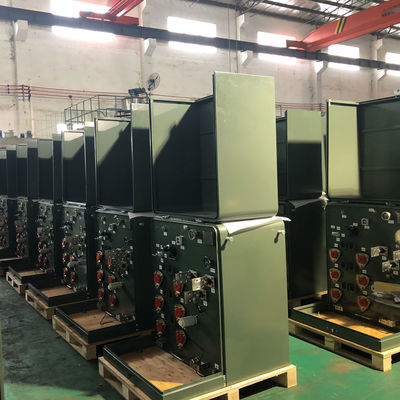

Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
