Certificação: | CE,ISO | Phase: | 3 Phase |
---|---|---|---|
Type: | Overhead Pole Mount | Capacity: | 75 KVA |
Primary Voltage: | 13800V | Secondary Voltage: | 480Y/277 |
Frequency: | 60Hz | Temperature Rise: | 65°C |
Windings Material: | copper | Cooling Method: | ONAN/KNAN |
Realçar: | Transformador de distribuição montado de 75 Kva,Transformador de distribuição montado na norma CEI,Transformador de distribuição trifásico montado |

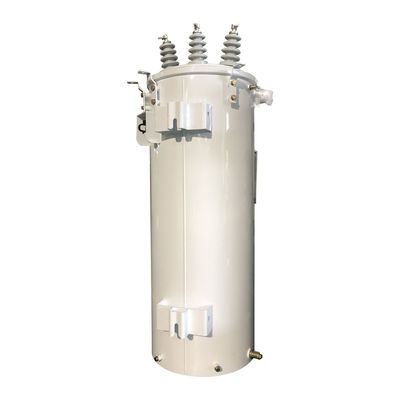

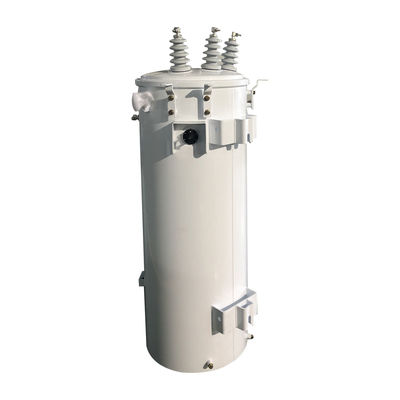

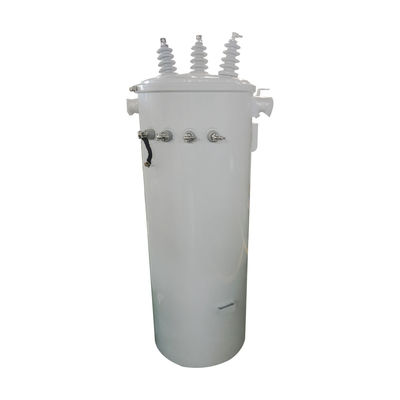

Transformador de distribuição de três fases montado em poste aéreo padrão IEC 75Kva 3P
O tanque redondo de três fases montado em um poste da WINLEY é projetado para ser usado em áreas onde a energia de três fases é necessária, mas o espaço é limitado.Proporciona um serviço de aparência mais limpa com custos de instalação mais baixos do que um banco de três transformadores monofásicosO núcleo/bobina triplex é a escolha para servir cargas de motor elétrico, especialmente com arranques frequentes do motor.
Dados principais
Configuração do transformador | Pólis cheio de líquido montado |
Fase | Três fases |
Capacidade | 75 KVA |
Voltagem primária | 13800V |
Voltagem secundária | 480Y/277 |
Frequência | 60 Hz |
Aumento da temperatura | 65°C |
Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
Classe de arrefecimento | ONAN; Auto-resfriado |
Impedância | 4% |
Material de enrolamento | Cobre |
Classificação da temperatura ambiente | 40°C |
Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
Eficiência | 990,10% |
Perda de carga total (em watts) | +/- 1,080 W |
Características padrão
• Cumprir ou exceder os padrões atuais ANSI, IEEE, NEMA, RUS e DOE, conforme aplicável
• Projeto triplo vertical
• Bocas de alta tensão de porcelana de processo úmido
(cheio de óleo a 125 kV BIL ou superior para reduzir as interferências de rádio)
• Bocas de polímero ou porcelana molhada de baixa tensão
• terminais de bronze revestidos de estanho adequados para ligação a cobre ou alumínio
• Provisão de ligação à terra de baixa tensão
• Faixa de terra de baixa tensão
• Identificação estampada permanentemente nos condutores secundários internos
• Terra de cobertura visível ligada ao suporte de montagem superior
• Disposições de aterragem do tanque
• Conector de aterramento do reservatório
• Válvula automática de redução de pressão para maior segurança
• Óleo mineral com inibidor de oxidação
• Tanque de aço leve, tampa e anel
• Ferramentas de anel de cobertura resistentes à corrosão
• Soldadura contínua de grânulos em alças de elevação e suportes de montagem
para maior segurança e resistência à corrosão
• fundo do tanque embutido para proteção contra arranhões
• Finalização resistente à pintura em pó para melhor resistência à abrasão e à corrosão
• 10 kV de cobertura mínima e isolamento por anel
• Marcação KVA no reservatório
• Marca interna do nível de óleo
• Placa de alumínio gravada com laser
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
