| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | SCB10-5000/15 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $5000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | Três. | Capacidade nominal: | 5000KVA ou personalizar |
|---|---|---|---|
| Método de arrefecimento: | AN/AF | Frequência: | 50/60hz |
| Nível de isolamento: | F/H | Material de enrolamento: | Alumínio |
| Grupo de vetores: | Dyn11 | Aumento da temperatura: | 100℃ |
| Realçar: | Transformadores de distribuição seca de resina epoxi de 11 KV,Transformadores de distribuição de resina epoxi de 3 fases,Transformadores de distribuição de resina epoxi 5000K |
||

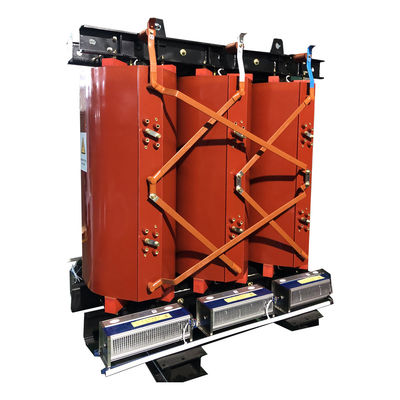

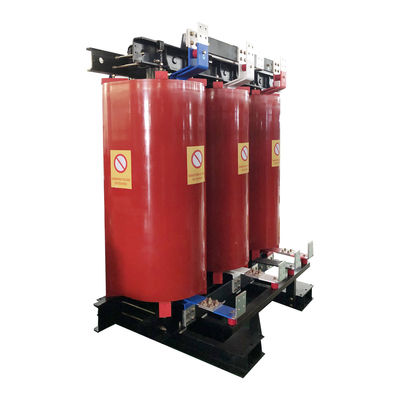

Transformadores de distribuição de tipo seco de resina epoxi trifásica de 5000K 11KV
Transformadores de tipo seco de resina epoxi trifásica estão em conformidade com a norma IEC726, GB6450, GB/T10228-1997, com características de baixa perda, compacto e leve, baixo nível de ruído, à prova de umidade,alta resistência mecânica, resistentes a chamas, fortes capacidades de sobrecarga e baixa qualidade de descarga parcial, aplicáveis aos sistemas de transmissão e distribuição de energia,especialmente para centros de carga pesada e locais com requisitos especiais de protecção contra incêndio.
Dados principais

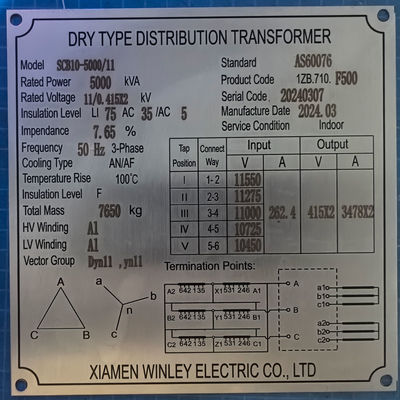

| Dados das especificações dos transformadores de 5000 kVA | ||||
| - Não, não. | Detalhes | Unit | Especificações | Observação |
| 1 | Tipo | ~ | tipo seco, resina fundida | |
| 2 | Capacidade nominal | KVA | 5000/2500/2500 | |
| 3 | Função | ~ | Função contínua | |
| 4 | Número de fase | ~ | 3 | |
| 5 | Voltagem primária | V | 11000 | Delta |
| 6 | Voltagem secundária | V | 415/415 (duas tensões secundárias) | Wye |
| 7 | Tipo de toque | ~ | fora de circuito | |
| 8 | Faixa de toque | % | ± 2*2,5% | |
| 9 | Método de arrefecimento | ~ | AN/AF | |
| 10 | Frequência nominal | Hz | 50 | |
| 11 | Grupo de vetores | ~ | Dynyn11 | |
| 12 | Classe de isolamento | ~ | F | |
| 13 | Aumento da temperatura | °C | 100 | |
| 14 | Impedância | % | 8 | Tolerância ± 5% |
| 15 | Perda sem carga | W | 5000 | Tolerância ± 10% |
| 16 | Perda de carga ((120°C) | W | 44000 | |
| 17 | Material de enrolamento | ~ | Alumínio | |
Especificações
| Capacidade nominal | Alta tensão | Baixo | Símbolo de ligação | Perda sem carga | Perda de carga | Não há corrente de carga | Peso | Impendência de curto-circuito |
| (KVA) | (KV) | Voltagem | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Sim, sim. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Embalagem do produto
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
