| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-150/12.47 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | 3a Fase | Capacidade: | 150 KVA |
|---|---|---|---|
| Voltagem primária: | 12470GrdY/7200 | Voltagem secundária: | 480Y/277 |
| Classe de resfriamento: | KNAN; Auto-refrigeração | Material de enrolamento: | Cobre |
| Impedância (típica): | 50,75% | Eficiência: | 99,00% |
| Realçar: | Transformador montado em pad 150 Kva,Transformador montado em pad 480V,Transformador montado em plataforma de 3 fases |
||

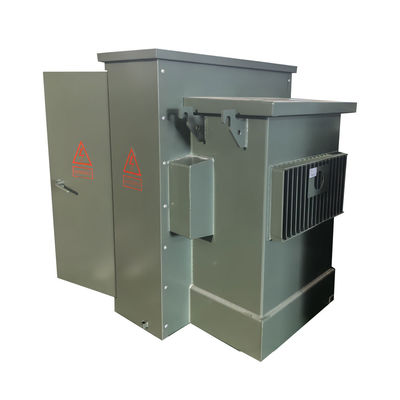

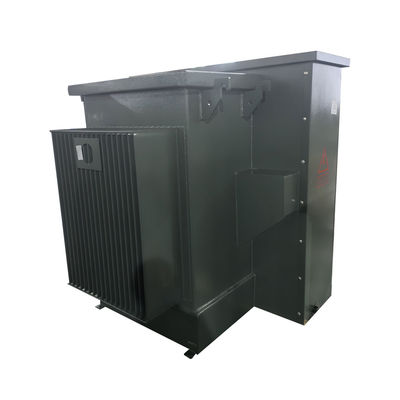

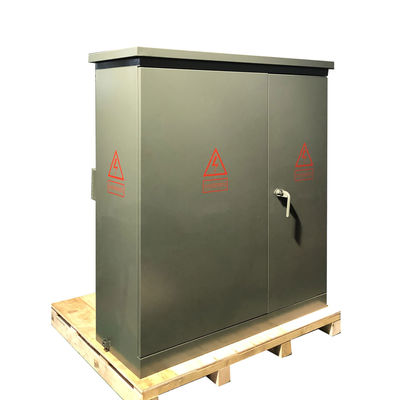

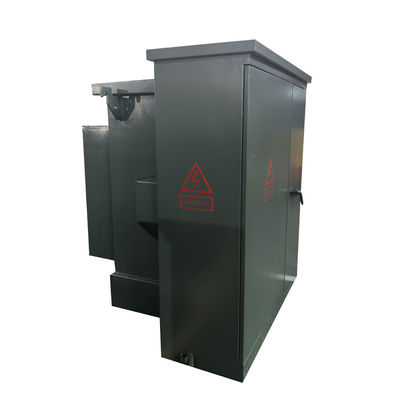

150 KVA 3 fases Pad montado Transformador óleo imerso passo para baixo 12,47 KV Para 480V
Descrição
Podemos fazer esta subestação como requerimento do utilizador e dos clientes sob o seu desenho/diagrama de linha única (SLD) e necessidade.V. norma IEC 62271-200.

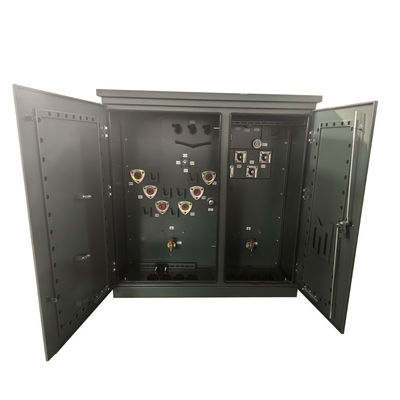

O compartimento HV e LV está completo.
1O compartimento H.V. tem vários métodos de alimentação ao testar a alimentação em 1 vez, também pode ser instalado com aparelhos de teste H.V. para atingir a demanda de teste H.V.
2) O compartimento do transformador pode ser escolhido S11, S13 ou outro transformador de baixo consumo de óleo imerso e transformador tipo seco.O compartimento do transformador possui sistemas de arrefecimento e iluminação por vento de arranque automático.
3) Compartimento de baixa tensão pode ser feito de acordo com as necessidades dos usuários, ele adota estrutura fixa ou montada para ser sistema de alimentação elétrica, tem muitas funções como distribuição de luz,distribuição de energia, energia reativa, testes de potência elétrica, etc. para melhorar a qualidade da distribuição de energia e satisfazer o utilizador.
Este corpo de subestação tem principalmente material metálico, material de aço inoxidável, material não-metálico...que pode ser escolhido pelo utilizador e clientes
Esta subestação é uma unidade de distribuição e abastecimento de energia muito importante na rede de alimentação de cabos elétricos. É uma espécie de conjunto completo de alimentação com H.V.controlo,proteção e conversão,distribuição.. é usado em 3 fases AC 50Hz e corrente nominal max 1600KVA transformador. É amplamente utilizado em empresas industriais e de mineração, bairros residenciais, hospital, shopping,edifícios de grande altura e outros sistemas de distribuição.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Fase | Três fases |
| Capacidade | 150 KVA |
| Grupo de vetores | O número de unidades |
| Voltagem primária | 12470GrdY/7200 |
| Classe de tensão primária | Classe de 15 kV |
| Voltagem secundária | 480Y/277 |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Impedância (típica) | 10,2-6,0% Típico |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Classificação de elevação | 3300ft (1000 metros) acima do nível do mar |
| Materiais essenciais | Aço orientado para grãos |
| Material do reservatório | Aço revestido |
| Material do gabinete | Aço revestido |
| Material da plataforma de base | Aço revestido |
| Classificação do recinto | NEMA 3R resistente às intempéries |
| Dimensões | 74'' W x 49' D x 50' H |
| Peso | 2700 libras. |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Desenhos do produto
Condições ambientais para utilização normal
Altitude: não superior a 1000 metros;
Temperatura ambiente: não superior a +40°C, não inferior a -25°C, diferença de temperatura média diária não superior a 35°C, diferença de temperatura média anual não superior a 20°C;
A velocidade do vento não exceder 35 m/s;
Não há risco de explosão no local de instalação, não há corrosão química e vibrações severas;
Método de arrefecimento: arrefecimento por ar natural (AN).
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
