| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-250/5 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | Fase única | Capacidade nominal: | 250 KVA |
|---|---|---|---|
| Classe de resfriamento: | EM UM; Auto-resfriado | Frequência: | 50 Hz/60 Hz |
| Voltagem primária: | 4160GrdY/2400 | Voltagem secundária: | 240/120V |
| Material de enrolamento: | Cobre | Eficiência: | 99,20% |
| Realçar: | Transformador montado numa plataforma de fase única,Transformadores montados em uma plataforma de distribuição elétrica de 4160 V,Transformador montado em pad 250kva |
||

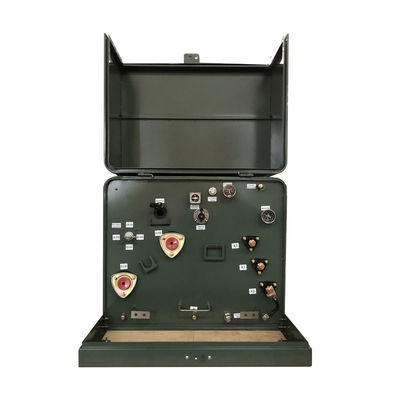

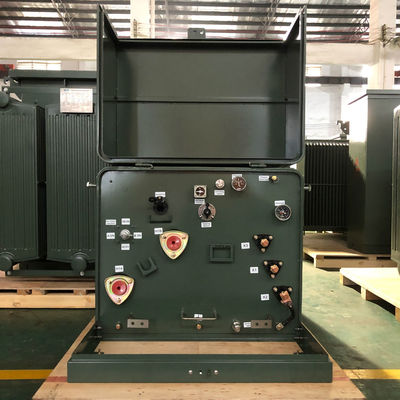

250Kva Pad monofásico montado Transformador óleo imerso Distribuição de energia elétrica 4160V
Estrutura
Resumo
1) Os transformadores montados em uma única camada são colocados num armário com portas e fechaduras, geralmente situados no exterior.
2)Todos estes transformadores de distribuição são isolados a óleo, refrigerados a secas, disponíveis em circuito ou alimentação radial e são de frente morta.
3) Estes transformadores existem em duas configurações básicas, de alimentação por rádio e de alimentação por circuito, que são selecionadas com base no tipo de circuito em que os transformadores serão inseridos.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Fase única |
| Capacidade | 250 |
| Voltagem primária | 4160GrdY/2400 |
| Fasor primário | Wye em terra |
| BIL primário | 60 KV |
| Voltagem secundária | 240/120V (L-N-L) |
| Fasor secundário | Dual Enrolamento de fase única |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Eficiência | Cumprir o padrão DOE 2016 |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Elevado (altitude) | 3300ft (1000 metros) acima do nível do mar |
| Material do reservatório | 304 aço inoxidável |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Eficiência | 99.20% |
| Perda de carga total (em watts) * | +/- 3445 W |
Fotos da fábrica
Especificações
| Transformador monotípico de 25-500kva | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Desenho
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
