| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-5000/35 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | 3a Fase | Capacidade: | 5000KVA |
|---|---|---|---|
| Voltagem primária: | 34500GrdY/19920 | Voltagem secundária: | 480 V |
| Frequência: | 60 HZ | Aumento da temperatura: | 65°C |
| Nível sonoro: | 65 dBA | Material de enrolamento: | Cobre |
| Realçar: | Transformador de distribuição de 5000 kVA,Transformador de distribuição montado numa plataforma imersa em óleo,Transformador de distribuição de três fases montado em plataforma |
||

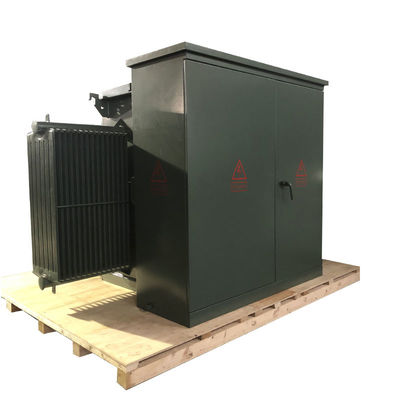

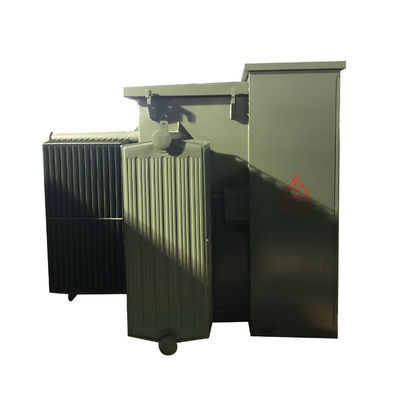

5000 kVA Pad Mount Três fases Transformador de distribuição imerso em óleo 35kv
A WINLEY apresenta uma gama completa de transformadores de distribuição trifásicos com almofada, que cumprem as normas ANSI®/IEEE® relevantes.De potência não superior a 1000 WCom tensões de 0,5 kV e potências até 5.000 kVA, estes transformadores são ideais para aplicações que exigem alta tensão e capacidade substancial, incluindo subestações de energia e consumo de energia industrial.
Estrutura

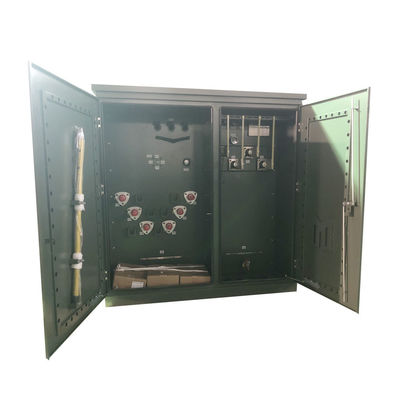

1) A parte do transformador e a parte do gabinete de comando da versão dos Estados Unidos, da qual a parte do transformador é uma estrutura totalmente selada,e o óleo isolante pode ser dois tipos de óleo de ponto de ignição elevado ou óleo comum.
2) O gabinete de controlo é dividido numa sala de alta tensão e numa sala de baixa tensão.
3) A sala de alta tensão está equipada com: tomada de cabo de alta tensão, detector de raios, manobra de comando do interruptor de carga, manobra do interruptor de toque de não-excitação, fusível de ligação, válvula de liberação de pressão,termômetro, manômetro de pressão, manômetros de posição de óleo, plugues de enchimento de óleo, válvulas de descarga de óleo, etc., interruptores de carga, trocadores de torneira de excitação, fusíveis de ligação, etc.são todos imersos no óleo do transformador juntamente com o núcleo do transformadorO cabo de alta tensão e o transformador estão ligados por conectores de cabo de cotovelo.
4) O lado de baixa tensão pode ser instalado com disjuntores de ar, transformadores de corrente, bem como medidores de energia elétrica, amperímetros e voltímetros,e circuitos de saída e dispositivos de compensação de capacidade podem ser configurados de acordo com as necessidades do utilizador.
Desempenho
1.utilizando a estrutura de vedação do tanque de carvão ondulado, para evitar o contacto com o ar, água em contacto com o transformador, reduzindo o grau de envelhecimento do óleo,para prolongar a vida útil do transformadorPor meio da deformação elástica de corrugado para ajustar a mudança de volume do transformador de óleo de calor, as bilges de frio encolhem.
2. a estrutura do produto para o tipo exterior, almofada sem óleo, antiincrustante de alto nível; em período de utilização normal sem óleo de transformador de substituição, verdadeiramente livre de manutenção,para garantir a operação segura e a fiabilidade da rede.
3. o transformador dispõe de dispositivos de segurança de libertação de pressão, quando a pressão de falha do transformador é demasiado elevada,pode ser liberado com segurança e confiabilidade através da válvula de alívio de pressão para evitar a expansão do acidente.
Dados principais
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Operação | Função de descenso (não aprovada para descenso) |
| Fase | Três fases |
| Capacidade | 5 MVA (5000 KVA) |
| Grupo de vetores | YnD1 |
| Voltagem primária | 34500GrdY/19920 |
| Classe de tensão primária | Classe de 35 kV |
| Fasor primário | Wye em terra |
| BIL primário | 200 KV |
| Voltagem secundária | 480 V |
| Classe de tensão secundária | 1Classe de 2 kV |
| Fasor secundário | Delta |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância | 50,0% Típico |
| Normas de eficiência | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Classificação do impulso | N/A |
| Fluido isolante | Fluido isolante de óleo vegetal natural biodegradável Ester - Fluido não PCB |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 65 dBA |
| Elevado (altitude) | 3300ft (1000 metros) acima do nível do mar |
| Classificação do recinto | NEMA 3R Armário de fiação à prova de intempéries, tanque selado |
| Dimensões* | 96'' W x 108' D x 94' H |
| Peso seco (sem óleo) * | 8,040 libras |
| Peso total (liquido cheio) * | 14,330 libras |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Características | Montura de entrada de parafuso de pentacabeça |
| Eficiência em % | 98.50% |
Desenhos técnicos
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Acessórios opcionais
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
