| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-25/13.8 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Tipo de transformador: | Transformador de distribuição aérea, tipo convencional | Capacidade: | 25 KVA ou personalizado |
|---|---|---|---|
| Fase: | Fase única | Aumento da temperatura: | 65°C |
| Voltagem primária: | 13800V | Voltagem secundária: | 240/480V |
| Frequência: | 60 HZ | Material de enrolamento: | Cobre |
| Realçar: | 13Transformadores de distribuição de óleo de 8 KV,Transformadores de distribuição montados em postes,cheio de óleo |
||

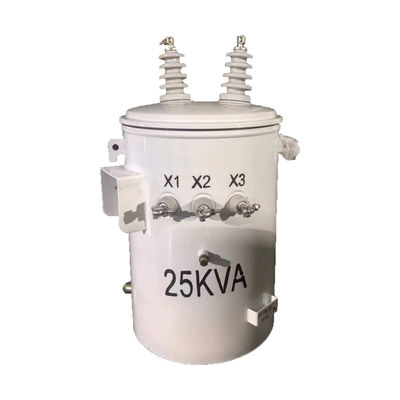

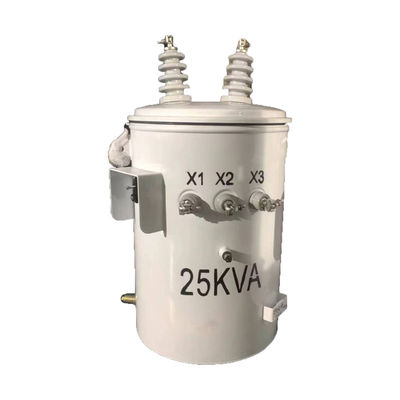

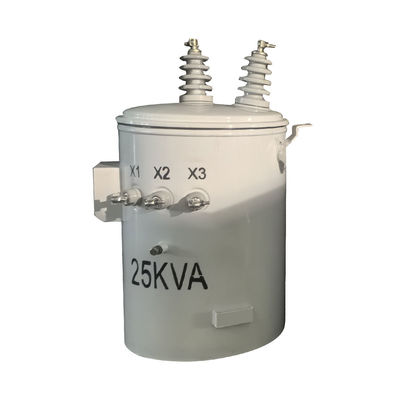

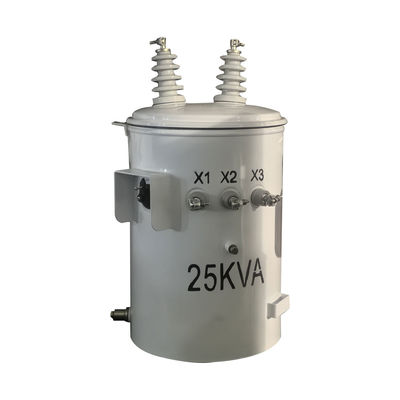

Transformadores de distribuição montados em postos de distribuição de 25kva, monofásicos, cheio de óleo 13,8KV 34,5KV A 240V
Os transformadores de distribuição monofásicos WINLEY®, cheios de óleo e montados em postes, são concebidos para atender às cargas de distribuição aéreas residenciais.Iluminação industrial e aplicações de energia diversificadaEstes transformadores são concebidos para as condições de aplicação normalmente encontradas nos sistemas de distribuição de energia elétrica.2008 Certificado
Características estruturais
1As tampas do tanque têm buchas de porcelana de alta tensão que vêm com terminais de anel, que podem acomodar cabos de alumínio ou cobre.
2A estrutura de costura circular da tampa do reservatório garante uma distribuição uniforme das tensões e uma vedação fiável.
3Os parafusos de anel na parede do reservatório servem como bucha e terminal de baixa tensão e são revestidos de estanho.
4Este artigo vem com uma válvula de alívio de pressão que é capaz de auto-selar.
5De acordo com as normas ANSI, os ganchos de suspensão do transformador na parte superior e inferior cumprem.
6O terminal de terra do tanque é um terminal de terra de parafuso.
Dados principais
| Tipo de transformador | Transformador de distribuição aérea, tipo convencional |
| Configuração do transformador | Pólis cheio de líquido montado |
| Fase | Fase única |
| Capacidade | 25 KVA |
| Voltagem primária | 13800V |
| Voltagem secundária | 240/480V (L-N-L) |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Normas de eficiência | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Material de enrolamento | cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 48 dBA |
| Perda de carga total (em watts) | +/- 481 W |
Desenho
Especificações
| 10kva-500kva Transformador monofásico imerso em óleo | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
