| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-10/12.47 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Tipo de transformador: | Transformador de distribuição aérea | Capacidade: | 10 KVA ou personalizado |
|---|---|---|---|
| Método de arrefecimento: | EM UM; Auto-resfriado | Aumento da temperatura: | 65° |
| Voltagem primária: | 12470V | Voltagem secundária: | 240/120 |
| Materiais essenciais: | Aço do silicone | Normas de eficiência: | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Realçar: | Transformador de distribuição montado em poste de 10 Kva,Transformador de distribuição montado de 12470V a 240V,Transformador de distribuição monofásico de 10 Kva |
||

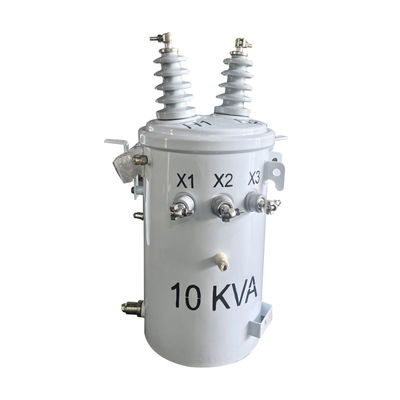

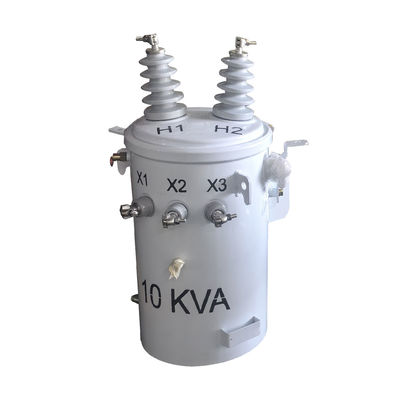

Transformador de distribuição montado em pólo de fase única de 10Kva de 12470V a 240V DOE 2016 CSA ANSI/IEEE
O transformador é uma estrutura de vedação cilíndrica. Cada um é fixado com dispositivos de aterramento, ganchos, alças de suporte e uma ou duas buchas de alta tensão na tampa.bucha de baixa tensão na parede do tanque e do fecho ocularO trocador de toque deve ser ajustado com base nas instruções após a desligação.
Área de aplicação do produto
Outros aparelhos de transmissão
De potência não superior a 300 W
Voltagem primária até 36 kV
Voltagens secundárias até 480 V
Tipo de refrigeração: ONAN
Fluidos disponíveis: óleo mineral e fluidos ésteres
Dados principais
| Tipo de transformador | Transformador de distribuição aérea, tipo convencional |
| Fase | Fase única |
| Capacidade | 10 KVA |
| Voltagem primária | 12470 |
| Classe de tensão primária | Classe de 25 kV |
| Voltagem secundária | 120/240V (L-N-L) |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Normas de eficiência | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 48 dBA |
| Material do reservatório | 304 aço inoxidável |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Eficiência | 98.30% |
| Sem perda de carga (em watts) | +/- 47 W |
| Perda de carga total (em watts) | +/- 156 W |
| Perda de carga total (em watts) | +/- 203 W |
Desenho
Especificações
| 10kva-500kva Transformador monofásico imerso em óleo | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
