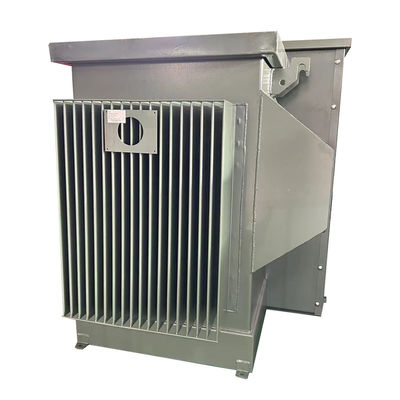

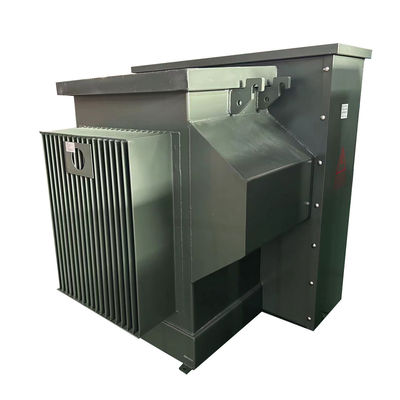

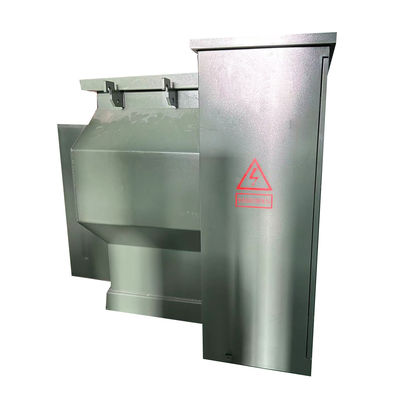

300Kva Transformador de três fases montado em almofada 12470GrdY/7200 a 480Y/277

Resumo

A WINLEY oferece uma linha completa de transformadores de distribuição trifásicos de pads, que cumprem as normas ANSI®/IEEE® aplicáveis. Com altas tensões de até 34,5 kV e classificações de até 5.000 kVA,É adequado para ocasiões de alta tensão e de grande capacidade, como subestações de energia, consumo de energia industrial, etc. Em cenários de alta carga e alta tensão,transformadores imersos em óleo têm melhor desempenho e estabilidade.

Estrutura do produto

Dados principais

Desenhos técnicos

Características normalizadas

• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.

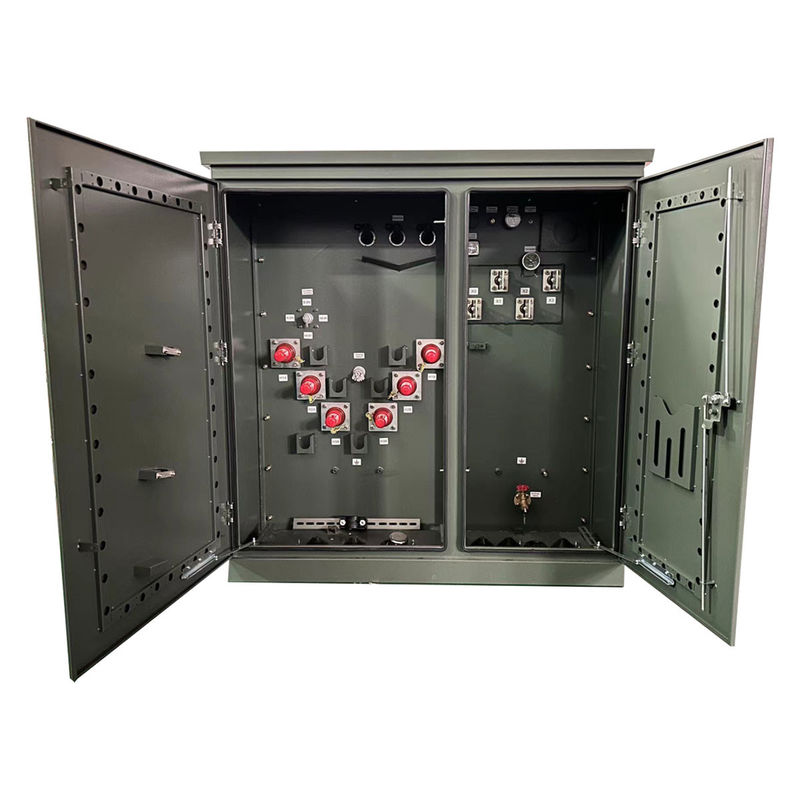

• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.

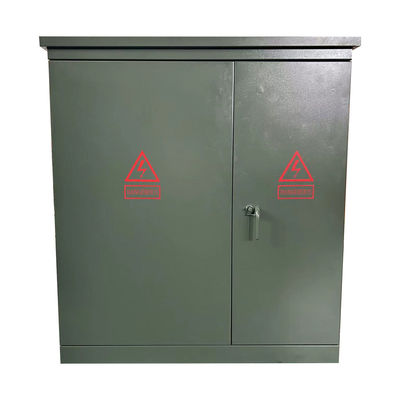

• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após a abertura da porta de baixa tensão.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.
• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de capacidade total das torneiras acima e abaixo do valor nominal.
• Um buraco de mão de 10 x 18 (ou 14 x 25) na tampa do reservatório do transformador.
• Tinta verde-oliva (Munsell 7GY 3.29/1.5).
• Projetado, fabricado e testado em conformidade com as mais recentes normas ANSI

Especificações

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
