5000Kva Transformador elétrico trifásico montado em pads Step-Down 34,5Kv A 480V

Nome da marca:	WINLEY
Número do modelo:	S-5000/35
Quantidade mínima:	1 unidade
preço:	$5000-$150000
Detalhes da embalagem:	Caixa de compensado
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL/cUL,CE,ISO

Fase:

Três fases

Capacidade:

5000KVA

Voltagem primária:

34500V ou personalizado

Voltagem secundária:

480 V

Frequência:

60 Hz

Aumento da temperatura:

Impedância (típica):

50,75%

Material de enrolamento:

cobre

Habilidade da fonte:

1000 conjuntos/mês

Destacar:

Transformador elétrico montado em pad 480 V

Transformador elétrico montado em pad 5000Kva

34Transformador elétrico montado em pads de 0

Descrição do produto

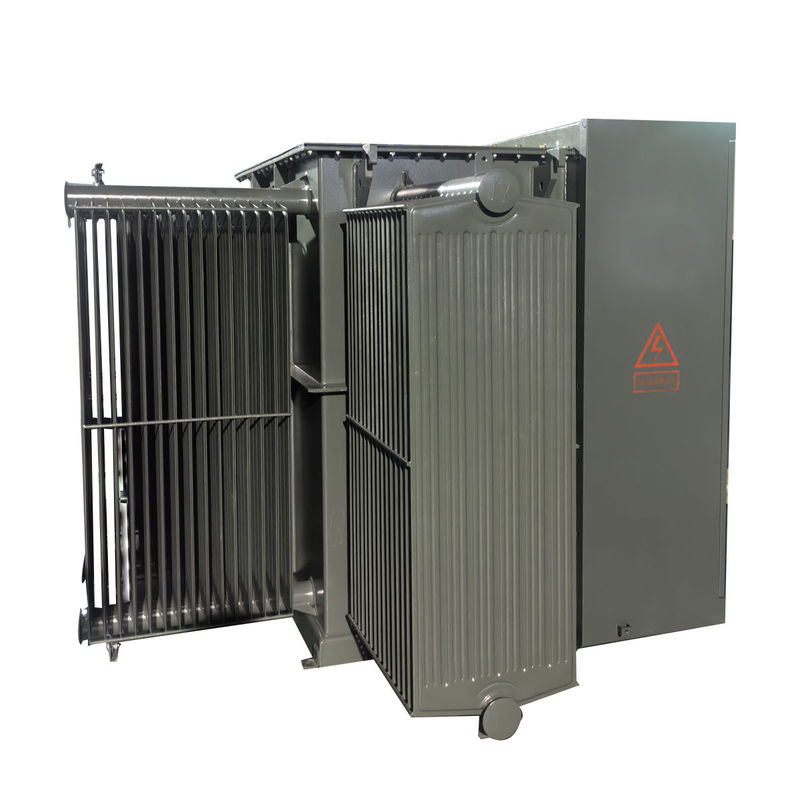

5000Kva Transformador elétrico trifásico montado em pads Step-Down 34,5Kv A 480V

Os transformadores de distribuição trifásicos, montados em almofadas e imersos em óleo, são poderosos, confiáveis e concebidos com o ambiente em mente.Estes transformadores oferecem maior fiabilidade e proteção contra falhas de equipamentos críticosOs custos operacionais mais baixos e as emissões de calor destes transformadores tornam-nos uma escolha ideal para uma ampla gama de aplicações.

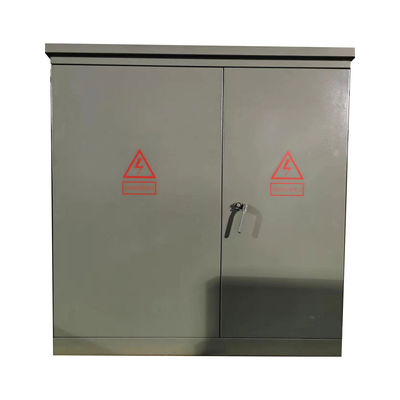

5000Kva Transformador elétrico trifásico montado em pads Step-Down 34,5Kv A 480V 0

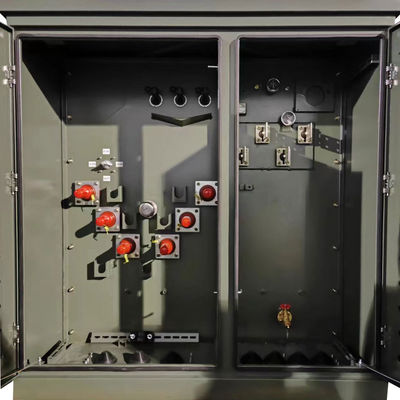

Estrutura

5000Kva Transformador elétrico trifásico montado em pads Step-Down 34,5Kv A 480V 1

Dados principais

Tipo de transformador	A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão.
Configuração do transformador	Pad instalado cheio de líquido
Tipo de alimentação do transformador	Alimentação do circuito
Operação	Função de descenso (não aprovada para descenso)
Fase	Três fases
Capacidade	5 MVA (5000 KVA)
Grupo de vetores	YnD1
Voltagem primária	34500GrdY/19920
Voltagem secundária	480 V
Frequência	60 Hz
Aumento da temperatura	65°C
Classificação de isolamento	Classe E Isolamento - 120°C, 248°F
Classe de arrefecimento	KNAN; Auto-refrigeração
Impedância	50,0% Típico
Normas de eficiência	Cumprir os padrões DOE 2016, CSA, ANSI/IEEE
Classificação do fator K (mitigação harmônica)	K-1 (padrão)
Material de enrolamento	Cobre
Classificação da temperatura ambiente	40°C
Intervalo de temperatura de funcionamento ambiente	-40°C a +40°C (-50°F a +104°F)
Nível sonoro	65 dBA
Elevado (altitude)	3300ft (1000 metros) acima do nível do mar
Dimensões*	96'' W x 108' D x 94' H
Classificações	Cumprir/exceder as classificações de eficiência DOE 2016
Eficiência em %	98.50%
Perda de carga total (em watts) a 50%	+/- 16,640 W

Desenhos técnicos

5000Kva Transformador elétrico trifásico montado em pads Step-Down 34,5Kv A 480V 2

Especificações

Transformador de três fases montado em uma plataforma
Potência nominal (KVA)	Alta tensão (KV)	Baixa tensão (V)	Perda (W)
Potência nominal (KVA)	Alta tensão (KV)	Baixa tensão (V)	Perda sem carga (W)	Perda de carga (W)
75 KVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros	120/240 V 480Y/ 277 V 600Y/ 347 V	180	1250
112.5KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
1000 KVA			1150	10300
1500 KVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Acessórios opcionais

5000Kva Transformador elétrico trifásico montado em pads Step-Down 34,5Kv A 480V 3

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B/L. Se houver algum problema com o acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção. Os serviços personalizados acima devem ser confirmados antes da produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
