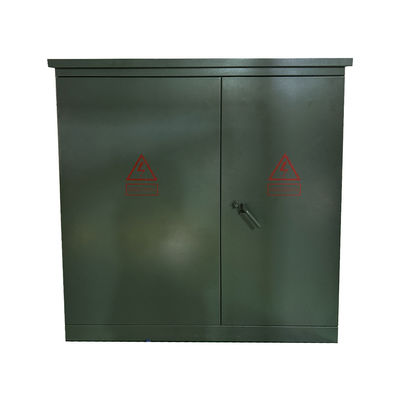

500kva Transformador de três fases montado em pad Ansi Standard Loop Feed 34500v A 480y/277

Nome da marca:	WINLEY
Número do modelo:	S-500/34.5
Quantidade mínima:	1 unidade
preço:	$5000-$150000
Detalhes da embalagem:	Caixa de compensado
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL/cUL,CE,ISO

Tipo de transformador:

Almofada montada, Compartmental-tipo

Capacidade:

150Kva ou personalizar

Voltagem primária:

34500V ou personalizar

Voltagem secundária:

480Y/277

Classe de resfriamento:

KNAN; Auto-refrigeração

Frequência:

50/60 Hz

Aumento da temperatura:

Material de enrolamento:

Alumínio

Habilidade da fonte:

1000 conjuntos/mês

Destacar:

Transformador montado em pad 500Kva

480y/277 Transformador montado em plataforma

Transformador montado em plataforma ANSI

Descrição do produto

500kva Transformador de três fases montado em pad Ansi Standard Loop Feed 34500v A 480y/277

Característica de desempenho

Um transformador padmount é um transformador de distribuição de utilidade pública montado no solo, que geralmente está alojado num armário de metal fechado, situado numa pequena almofada de concreto.Eles são geralmente fabricados em potências de cerca de 75 a cerca de 5000 kVa e muitas vezes incluem fusíveis e interruptores embutidos.. Um gabinete típico inclui um reservatório para segurar o conjunto núcleo/bobina do transformador montado em almofada, imerso em óleo ou semelhante,e um gabinete de fiação com compartimentos de fiação de alta e baixa tensão para encerrar as buchas de alta e baixa tensãoNosso transformador montado em pad é projetado e testado de acordo com os padrões da indústria, incluindo CSA, ANSI C.57DOE e IEEE, conforme aplicável.

500kva Transformador de três fases montado em pad Ansi Standard Loop Feed 34500v A 480y/277 0

Estrutura do produto

Dados principais

Fase	Três fases
Capacidade	500 KVA
Voltagem primária	34500V
Classe de tensão primária	Classe de 35 kV
Frequência	60 Hz
Aumento da temperatura	65°C
Classificação de isolamento	Classe E Isolamento - 120°C, 248°F
Classe de arrefecimento	KNAN; Auto-refrigeração
Tap Changer	Mudança de 5 posições
Interruptor de travagem de carga	Interruptor de ruptura de carga de 4 posições
Classificação do interruptor de ruptura de carga	300 amperes, 35 kV
Normas de eficiência	Cumprir os padrões DOE 2016, CSA, ANSI/IEEE
Classificação do fator K (mitigação harmônica)	K-1 (padrão)
Fluido isolante	Fluido isolante de óleo vegetal natural biodegradável Ester - Fluido não PCB
Material de enrolamento	Alumínio
Classificação da temperatura ambiente	40°C
Intervalo de temperatura de funcionamento ambiente	-40°C a +40°C (-50°F a +104°F)
Nível sonoro	56 dBA
Elevado (altitude)	3300ft (1000 metros) acima do nível do mar
Materiais essenciais	Aço orientado para grãos
Material do reservatório	Aço revestido
Classificação do recinto	NEMA 3R Armário de fiação à prova de intempéries, tanque selado
Características	Montura de entrada de parafuso de pentacabeça
	Fluido isolante de alto ponto de incêndio
	Fluido isolante não-PCB
	Habitação à prova de adulteração
	Portas do compartimento dianteiro com dobradiças, fecháveis por um pad
	Compartimento de fiação NEMA 3R
	Incluído o "Hot Stick", montador de porta HV
Eficiência em %	990,10%

Desenhos técnicos

500kva Transformador de três fases montado em pad Ansi Standard Loop Feed 34500v A 480y/277 2

Fotografias dos produtos da fábrica

Especificações

Dados táticos para transformadores trifásicos montados em plataforma
Capacidade nominal	Perda (s)		Dimensão ((mm)			Peso ((kg)
Capacidade nominal	Perda sem carga ((W))	Perda de carga	W	D	H	Peso do óleo (L)	Peso total (kg)
45 kVA	160	1000	1730	990	1270	416	950
75 kVA	180	1250	1730	990	1270	435	1020
150 kVA	280	2200	1730	1245	1270	473	1225
300 kVA	480	3650	1830	1295	1270	605	1655
500 kVA	680	5100	2260	1345	1270	720	2110
750 kVA	980	7500	2260	1448	1628	1022	2950
1000 kVA	1150	10300	2260	1500	1625	1325	3720
1500 kVA	1640	14500	2210	1470	2150	1552	4672
2000 kVA	2160	20645	2380	1600	2220	1855	5670
2500 kVA	2680	27786	3070	1650	2330	2006	6580
3000 kVA	3300	30300	3260	1850	2460	2336	7500
3750 kVA	4125	37875	4080	2060	2680	2650	8450

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B/L. Se houver algum problema com o acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção. Os serviços personalizados acima devem ser confirmados antes da produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
