| Nome da marca: | WINLEY |
| Número do modelo: | D-167/12.47 |
| Quantidade mínima: | 1 unidade |
| preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de compensado |
| Condições de pagamento: | T/T |

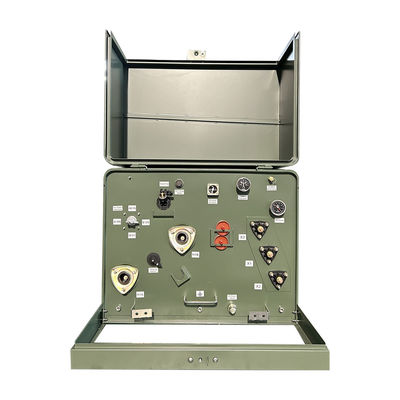

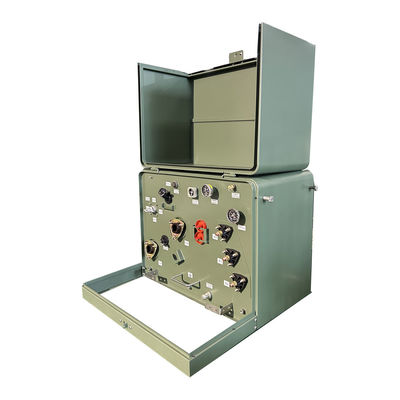

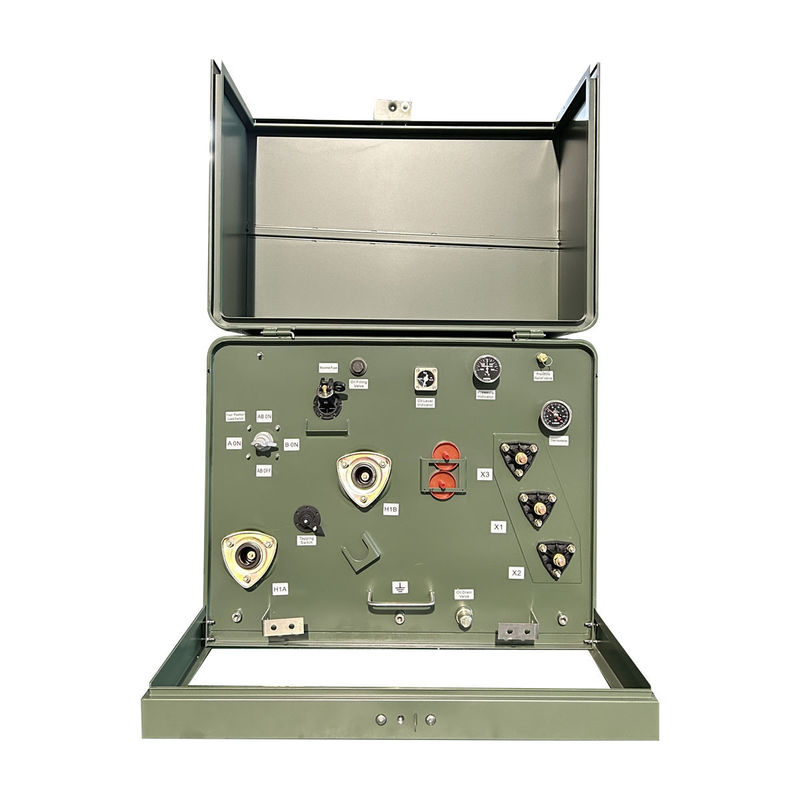

167kva Pad monofásico montado transformador óleo imerso passo para baixo 12470grdy/7200 Para 240/480v
Os transformadores monotécnicos são dispositivos elétricos compactos e autônomos utilizados principalmente em ambientes residenciais e comerciais leves.A sua principal aplicação é reduzir a eletricidade de alta tensão fornecida pela empresa de serviços públicos para uma tensão mais baixa adequada para uso doméstico ou de pequenas empresas.
Fotografias dos produtos da fábrica
Estrutura do produto
Dados principais
| Tipo de transformador | Transformador montado em pad |
| Fase | Fase única |
| Capacidade | 167 |
| Voltagem primária | 12470GrdY/7200 |
| Fasor primário | Wye em terra |
| BIL primário | 95 KV |
| Voltagem secundária | 240/480V (L-N-L) |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Nivel de tensão do bloqueador de sobretensão primário | Classe de 10 kV |
| Eficiência | Cumprir o padrão DOE 2016 |
| Material de enrolamento | Cobre com escudo eletrostático |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Elevado (altitude) | 3300ft (1000 metros) acima do nível do mar |
| Material do reservatório | Aço revestido |
| Material do gabinete | Aço revestido |
| Material da plataforma de base | Aço revestido |
| Dimensões* | 41-L x 43,5-D x 31,75-H |
| Peso* | 1950 libras |
| Eficiência | 99.12% |
| Sem perda de carga (em watts) * | +/- 444W |
| Perda de carga (em watts) * | +/- 1814 W |
Desenho
Especificações
| Transformador monotípico de 25-500kva | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
