| Nome da marca: | WINLEY |
| Número do modelo: | SCB10-1000/13.2 |
| Quantidade mínima: | 1 unidade |
| preço: | $5000-$10000 |
| Detalhes da embalagem: | Caixa de compensado |
| Condições de pagamento: | T/T |

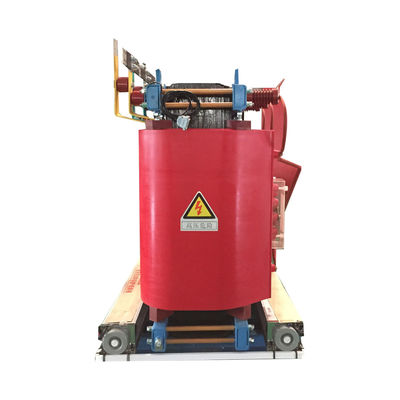

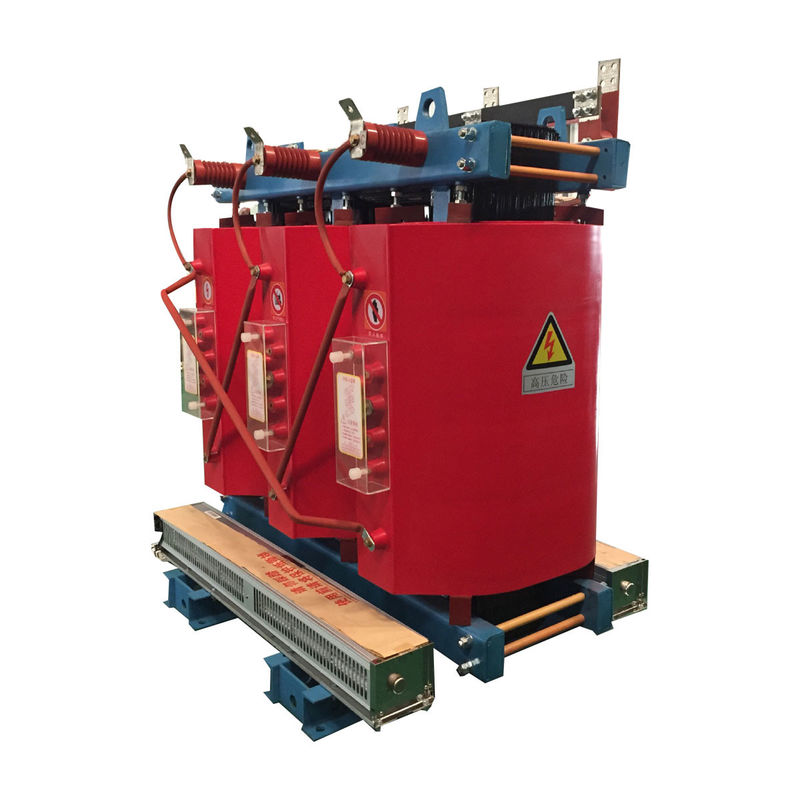

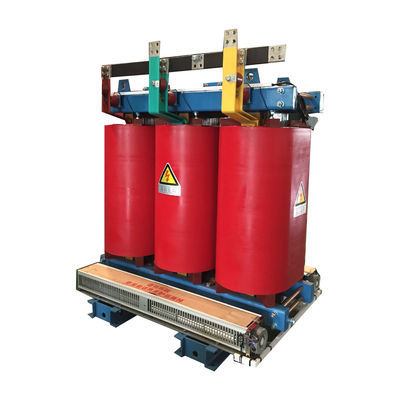

1000Kva Três Transformadores de Fusão de Resina Epoxídica de Tipo Seco Distribuição 13200V a 480Y/277
Características do transformador seco
1) Capacidade de resistência à umidade e à corrosão, e pode funcionar normalmente a 100% de umidade, especialmente para trabalho em condições ambientais extremas.
2) Perda, pequena descarga local, baixo ruído e elevada capacidade de dissipação de calor, podem funcionar em 150% da carga nominal.
3) Alta resistência mecânica total da bobina fundida resistir a curto-circuito súbito capacidade.
4) Seguro, prevenção de incêndio, sem poluição, pode ser instalado diretamente no centro de carga.
5)Simples manutenção e instalação, baixos custos operacionais globais.
Dados principais
| Dados das especificações do transformador | |||||||
| - Não, não. | Detalhes | Unit | Especificações | Observação | |||
| 1 | Tipo | ~ | resina fundida, tipo seco | ||||
| 2 | Capacidade nominal | KVA | 750/1000 | ||||
| 3 | Número de fase | ~ | 3 | ||||
| 4 | Voltagem de entrada nominal | V | 13200 | Delta | |||
| 5 | Tensão de saída nominal | V | 480Y/277 | Wye-N | |||
| 6 | Tipo de toque | ~ | fora de circuito | ||||
| 7 | Faixa de toque | % | ± 2*2,5% | ||||
| 8 | Método de arrefecimento | ~ | OA/FA | ||||
| 9 | Frequência nominal | Hz | 60 | ||||
| 10 | Grupo de vetores | ~ | Dyn11 | ||||
| 11 | Classe de isolamento | ~ | F | ||||
| 12 | Aumento da temperatura | °C | 100 | ||||
| 13 | Perda de descarga | W | 2070 | ||||
| 14 | Perda de carga (120°C) | W | 9780 | ||||
| 15 | Impedância | % | 5 ~ 7 | ||||
| 16 | Material de enrolamento | ~ | Al | ||||
| 17 | Material do núcleo | ~ | aço de silício | ||||
| 18 | Condição de serviço | ~ | interior/exterior | ||||
| 19 | Nível do mar | M | ≤ 1000 | ||||
| 20 | Acessórios | ~ | Ventiladores de arrefecimento e regulador de temperatura | ||||
| 21 | Temperatura ambiente | °C | de -25 a +40 | ||||
Especificações
| Capacidade nominal | Alta tensão | Baixo | Símbolo de ligação | Perda sem carga | Perda de carga | Não há corrente de carga | Peso | Impendência de curto-circuito |
| (KVA) | (KV) | Voltagem | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Sim, sim. |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Embalagem do produto
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. Suas outras ideias sobre o produto, podemos ajudá-lo a projetá-los e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
