| Nome da marca: | WINLEY |
| Número do modelo: | D-125/35 |
| Quantidade mínima: | 1 unidade |
| preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de compensado |
| Condições de pagamento: | T/T |

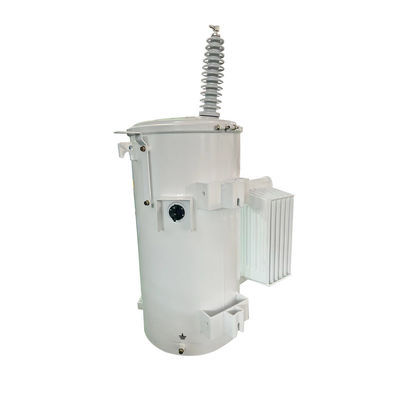

Transformador de distribuição aérea de fase única 34500GrdY/19920 a 120/240V
Os transformadores montados em postes fabricados pela WINLEY ELECTRIC podem satisfazer as normas IEEE/ANSI/DOE/CSA e IEC e foram exportados para a América do Norte,América Central e do Sul e outros mercados em grandes quantidadesA potência nominal dos transformadores monophases montados num poste varia de 10 kVA a 333 kVA e a potência nominal dos transformadores trifásicos montados num poste varia de 30 kVA a 500 kVA.
Estrutura
Dados principais
| Configuração do transformador | Pólis cheio de líquido montado |
| Tipo de polaridade do transformador | Subtração |
| Fase | Fase única |

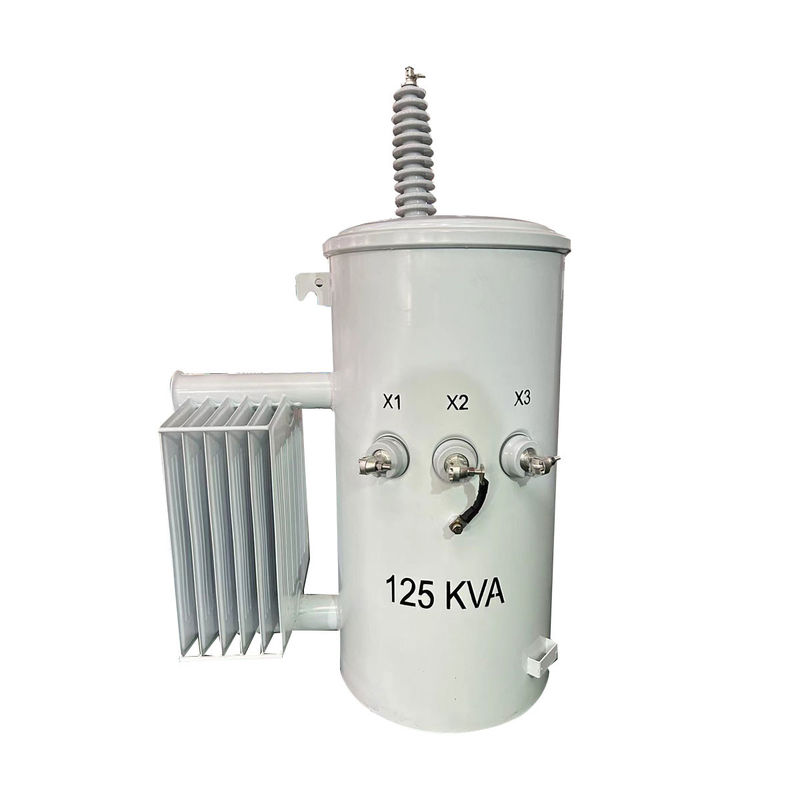

| Capacidade | 125 KVA |
| Voltagem primária | 34500GrdY/19920 |
| Classe de tensão primária | Classe de 35 kV |
| Fasor primário | Wye em terra |
| Voltagem secundária | 120/240V (L-N-L) |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Normas de eficiência | Cumprir os padrões DOE 2016 e ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Dimensões* | 43.31''-W x 35.04''-D x 51.18''-H |
| Peso total (liquido cheio) * | 1542 libras |
| Eficiência | 990,10% |
| Sem perda de carga (em watts) | +/- 455 W |
| Perda de carga total (em watts) | +/- 1,833 W |
Desenhos do produto
Especificações
| 10kva-333kva Transformador monofásico imerso em óleo | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B/L. Se houver algum problema com o acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção. Os serviços personalizados acima devem ser confirmados antes da produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
