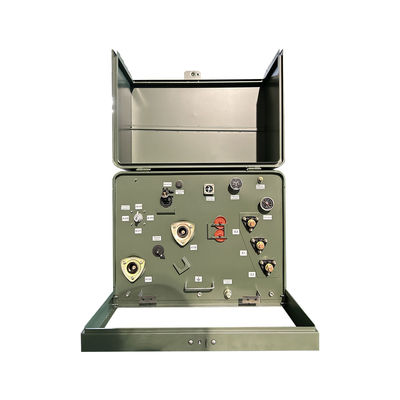

Distribuição do transformador montado em uma plataforma de fase única de 200 KVA 34500V a 120/240V

Nome da marca:	WINLEY
Número do modelo:	D-200/35
Quantidade mínima:	1 unidade
preço:	$1000-$10000
Detalhes da embalagem:	Caixa de compensado
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Fase:

Fase única

Capacidade nominal:

200 KVA ou personalizado

Voltagem primária:

34.5KV

Voltagem secundária:

240 V

Classe de resfriamento:

EM UM; Auto-resfriado

Frequência:

60 Hz

Material de enrolamento:

Alumínio

Normas de eficiência:

Cumprir os padrões DOE 2016 e ANSI/IEEE

Habilidade da fonte:

1000 conjuntos/mês

Destacar:

Transformador de 240 V montado em pad

Transformador montado em pads de 200 KVA

Transformador montado em pedestal de 34500v

Descrição do produto

Distribuição do transformador montado em uma plataforma de fase única de 200 KVA 34500V a 120/240V

O transformador monofásico é um transformador de distribuição imerso em óleo.ruído baixo, baixa perda, segurança e fiabilidade. É amplamente utilizado em bairros residenciais, centros comerciais, hospitais, parques, escolas, etc.Disponível em alimentação circular ou radial, e estão na linha de frente,reunem ou excedem as normas ANSI/CSA/IEEE.

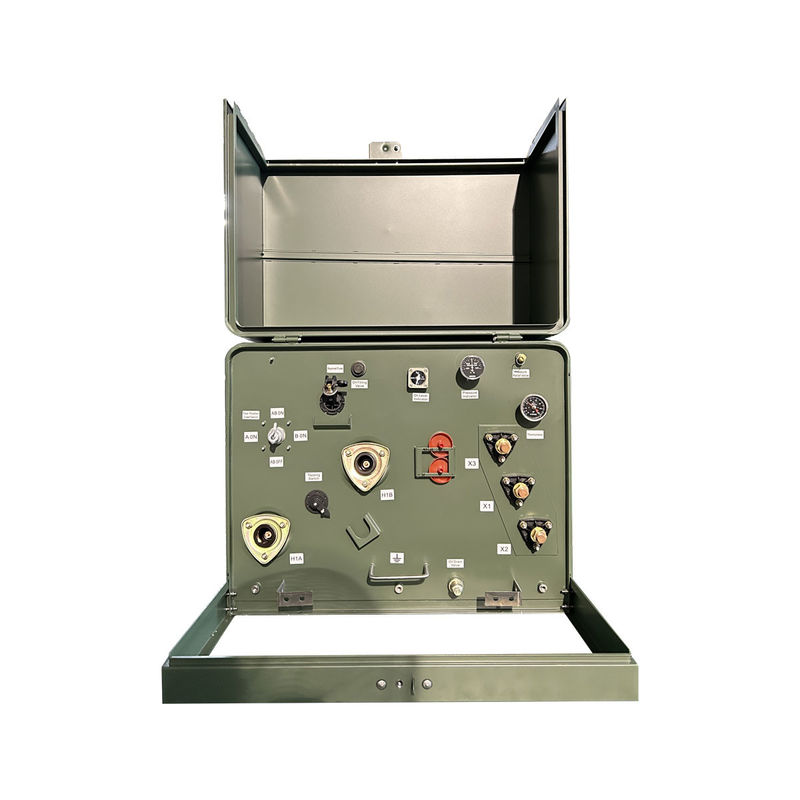

Distribuição do transformador montado em uma plataforma de fase única de 200 KVA 34500V a 120/240V 0

Características

Dispositivo de redução de pressão
Disposições de enchimento e drenagem de fluidos
Placa de identificação gravada a laser
Bolso de fechadura flutuante para fácil alinhamento
Designações de buchas deciais
Capa de tanque com cúpula soldada
Clique aqui para obter desenhos do transformador
Cintas de manipulação de material não corrosivo
Tanque com coroa
Parapeito removível
Portas com dobradiças e barris de aço inoxidável
Faixa de aterragem de X2 para o solo do tanque
Poços de buchas HV para conectores de cotovelo dianteiros mortos
Poços de bucha de alta tensão-200A e buchas de baixa tensão

Fotos da fábrica

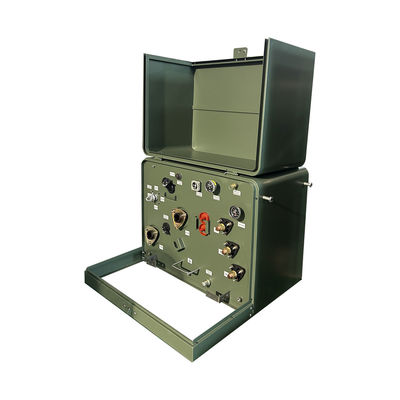

Distribuição do transformador montado em uma plataforma de fase única de 200 KVA 34500V a 120/240V 1

Dados principais

Fase	Fase única
Capacidade	200 KVA
Grupo de vetores	II6
Voltagem primária	34500V
Voltagem secundária	120/240 (L-N-L)
Fasor secundário	Dual Enrolamento de fase única
BIL secundário	30 KV
Frequência	60 Hz
Aumento da temperatura	65°C
Classificação de isolamento	Classe E Isolamento - 120°C, 248°F
Classe de arrefecimento	ONAN; Auto-resfriado
Normas de eficiência	Cumprir os padrões DOE 2016 e ANSI/IEEE
Classificação do fator K (mitigação harmônica)	K-1 (padrão)
Material de enrolamento	Alumínio
Classificação da temperatura ambiente	40°C
Nível sonoro	55 dBA
Elevado (altitude)	3300 pés (1000 metros) acima ou abaixo do nível do mar
Materiais essenciais	Aço
Eficiência	99.20%
Baseado num transformador a funcionar a 50% da base da placa de identificação kVA.
Perdas de carga baseadas na temperatura de referência de 85 °C.
Sem perda de carga (em watts) *	+/- 683W
Perda de carga (em watts) *	+/- 2,763W
Perda de carga total (em watts) *	+/- 3,445 W

Desenho

Distribuição do transformador montado em uma plataforma de fase única de 200 KVA 34500V a 120/240V 2

Especificações

Transformador monotípico de 25-500kva
Capacidade nominal (kVA)	Alto	Baixa tensão (v)	Símbolo de ligação	Padrão	Impedância de curto-circuito ((%)	Eficiência
	Voltagem (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Acessórios

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B/L. Se houver algum problema com o acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção. Os serviços personalizados acima devem ser confirmados antes da produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
