| Nome da marca: | WINLEY |
| Número do modelo: | SCB10-1000/13.2 |
| Quantidade mínima: | 1 unidade |
| preço: | $5000-$10000 |
| Detalhes da embalagem: | Caixa de compensado |
| Condições de pagamento: | T/T |
SCB10 Série 1000Kva Três Fases de Resina Epoxídica Transformador de Isolamento de Tipo Seco 13200V IEC 60076
Os transformadores de tipo seco de resina epóxi trifásica da WINLEY ELECTRIC estão disponíveis em três classes: 10KV/20KV/35KV, em conformidade com as normas IEC726, GB/T10228-1997,e possuem as características de baixa perda, estrutura compacta, baixo ruído, resistência à humidade, alta resistência mecânica, retardador de chama e forte capacidade de sobrecarga.
Estrutura do produto
Dados principais
| Dados das especificações dos transformadores de 1000 kVA | ||||
| - Não, não. | Detalhes | Unit | Especificações | |
| 1 | Tipo | ~ | resina fundida, tipo seco | |
| 2 | Capacidade nominal | KVA | 1000 | |
| 3 | Número de fase | ~ | 3 | |
| 4 | Voltagem primária | V | 13200 | |
| 5 | Voltagem secundária | V | 480 e 240 | |
| 6 | Tipo de toque | ~ | fora de circuito | |
| 7 | Tipo de toque | % | ± 2*2,5% | |
| 8 | Método de arrefecimento | ~ | AN/AF | |
| 9 | Frequência nominal | Hz | 60 | |
| 10 | Grupo de vetores | ~ | D1y1 | |
| 11 | Classe de isolamento | ~ | F | |
| 12 | Aumento da temperatura | K | 100 | |
| 13 | Perda de descarga | W | 2270 | |
| 14 | Perda de carga (120°C) | W | 10400 | |
| 15 | Impedância | % | 6 | |
| 16 | Material de enrolamento | ~ | Cu | |
| 17 | Material do núcleo | ~ | aço de silício | |
| 18 | Recinto | ~ | IP30 | |
| 19 | Condição de serviço | ~ | em interiores | |
| 20 | Nível do mar | M | ≤ 1000 | |
Desenho
Especificações
| Capacidade nominal | Alta tensão | Baixo | Símbolo de ligação | Perda sem carga | Perda de carga | Não há corrente de carga | Peso | Impendência de curto-circuito |
| (KVA) | (KV) | Voltagem | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Sim, sim. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Característica de desempenho
* Manutenção simples: raramente é necessária qualquer manutenção.
* São livres de poluição
* São utilizadas em zonas contaminadas e úmidas
* São mais fáceis de instalar.
* Têm uma longa vida útil devido ao aquecimento dielétrico e baixa temperatura
* Protege a propriedade e as pessoas
* Para correntes de curto-circuito, têm alta resistência
* Desempenho excelente

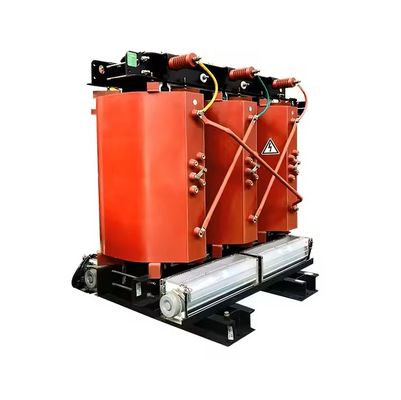

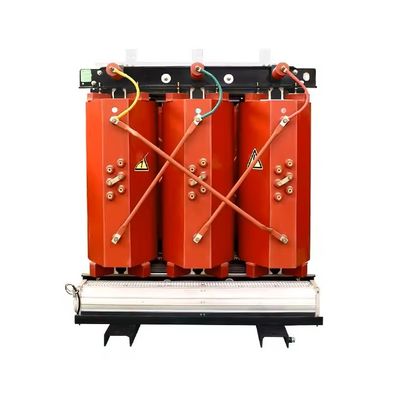

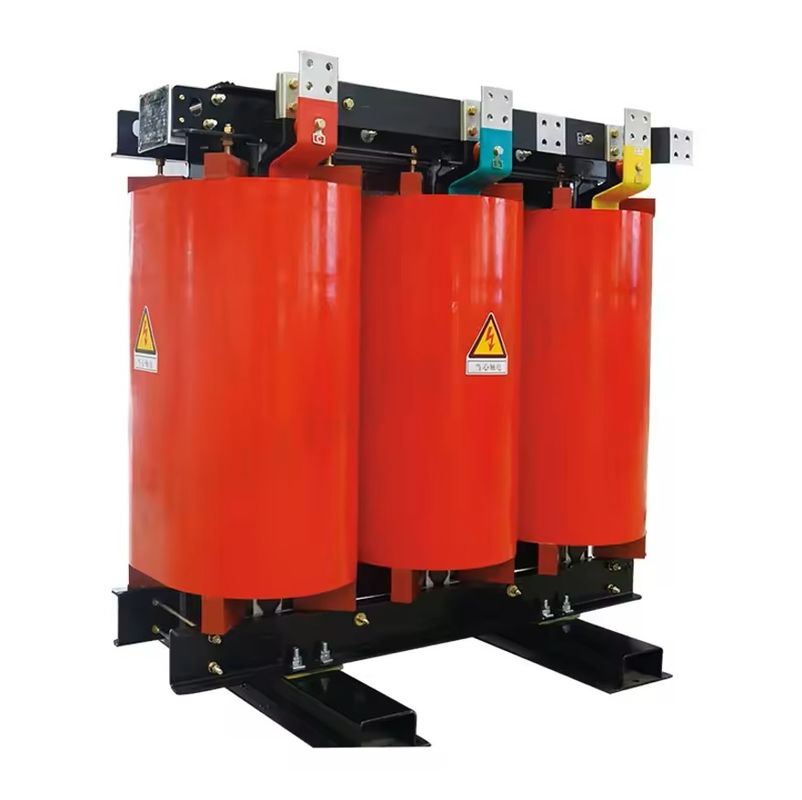

Foto do produto
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B/L. Se houver algum problema com o acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção. Os serviços personalizados acima devem ser confirmados antes da produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
