| Nome da marca: | WINLEY |
| Número do modelo: | S-300/13.8 |
| Quantidade mínima: | 1 unidade |
| preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de compensado |
| Condições de pagamento: | T/T |

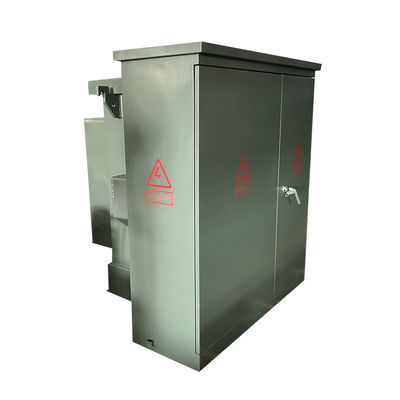

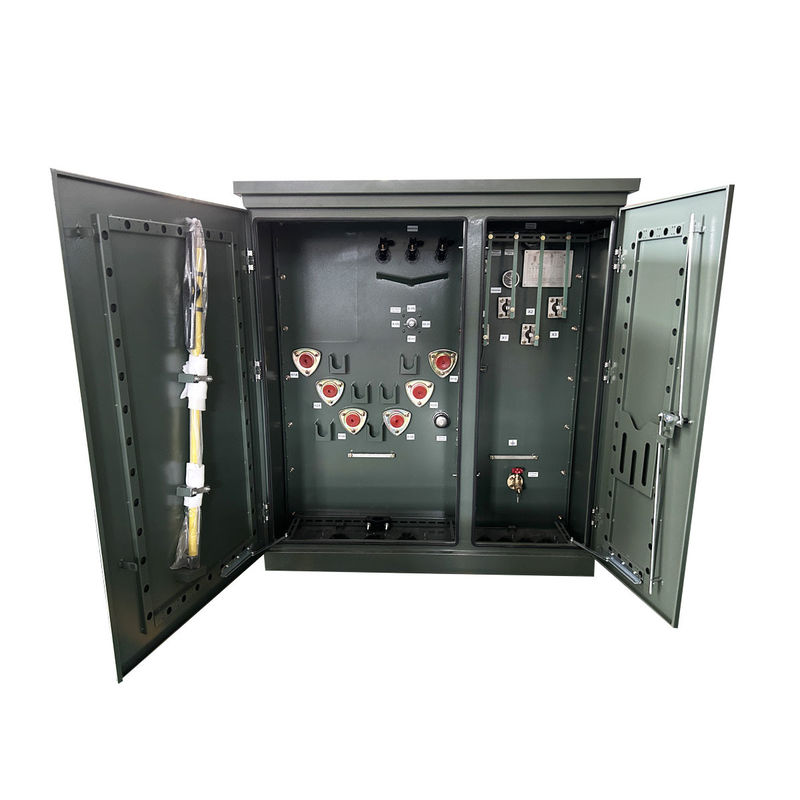

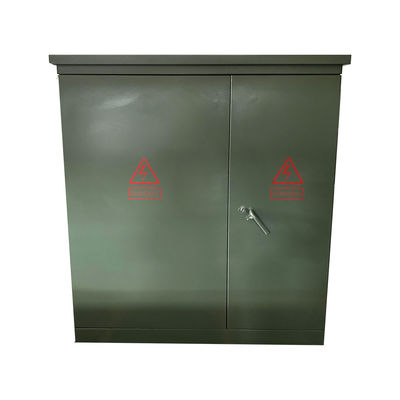

Pad de montagem do transformador Pad montado em três fases Transformador 300kva óleo preenchido 13800v A 208v
Classificação de potência: 75 kVA5500 kVA
Nomes de tensão primária- O que se passa? - O que acontece?2,44 kV ou outros
Nomes de tensão secundária: 240/480/480Y-277/600Y-347 ou outros
Tipo:Alimentação em circuito/alimentação radial
BIL: 30-200 kV
Normas: IEEE/ANSI, CSA, IEC, DOE, NEMA
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Três fases |
| Capacidade | 300 KVA |
| Voltagem primária | 13800V |
| Voltagem secundária | 208Y/120 |
| Classe de tensão secundária | 1Classe de 2 kV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Tap Changer | Mudança de 5 posições |
| Classificação do fator K (mitigação harmônica) | K-0 (padrão) |
| Material de enrolamento | Alumínio |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Classificação de elevação | 3300ft (1000 metros) acima do nível do mar |
| Material do reservatório | 304 aço inoxidável |
| Eficiência em % | 99.00% |
| Perda de carga total (em watts) a 100% | +/- 3500 W |
Característica de desempenho
O transformador trifásico é um transformador de distribuição cheio de óleo, concebido para cargas de distribuição subterrâneas em ambientes comerciais como centros comerciais, escolas,e instalações industriais. Dispõe de construções frontal activa e frontal morta, adequadas para alimentação em circuito e aplicações de alimentação radial, com ou sem torneiras.É projetado para eficiência e compacidade.Os benefícios incluem alta tensão, ponto neutro estável, baixa perda, pequeno tamanho, custo-eficácia, segurança, compatibilidade com o ambiente e um design atraente.
Desenhos técnicos
Especificações
| Especificação do produto | ||||||||
| Potência nominal (KVA) |
Alta tensão (KV) |
Baixa Tensão (V) |
Perda sem carga (W) |
Perda de carga (W) |
Altura (mm) |
Profundidade (mm) |
Largura (mm) |
Peso (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 ou outros |
277 V 347 V 480 V 600 V 120/240 V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B/L. Se houver algum problema com o acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção. Os serviços personalizados acima devem ser confirmados antes da produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
