| Nome da marca: | WINLEY |
| Número do modelo: | S-3750/13.2 |
| Quantidade mínima: | 1unit |
| preço: | $5000-$150000 |
| Detalhes da embalagem: | Plywood case |
| Condições de pagamento: | T/T |

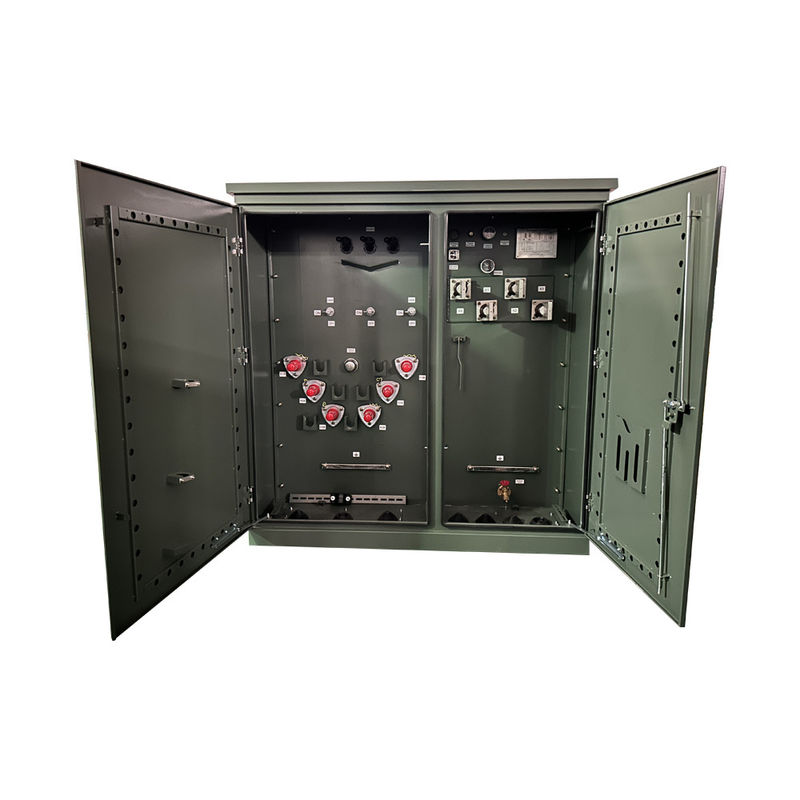

Transformador de distribuição montado em 3 fases 3750 Kva 13,2KV
A WINLEY é especializada na produção de transformadores montados em três fases.A potência nominal é geralmente de 75kva a 5500kVA, e a tensão pode atingir 34,5 kV.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Operação | Função de descenso (não aprovada para descenso) |
| Fase | Três fases |
| Capacidade | 30,75 MVA (3750 KVA) |
| Grupo de vetores | Não. |
| Voltagem primária | 13200V |
| Voltagem secundária | 480Y/277 |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância (típica) | 50,0-7,5% |
| Normas de eficiência | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 64 dBA |
| Elevado (altitude) | 3300ft (1000 metros) acima do nível do mar |
Estrutura
Característica padrão
- aço leve, reservatório de aço inoxidável opcional
- Portão com fecho de três pontos para segurança
− Sill removível para fácil instalação
-Correntes de gabinete e pernos de montagem de aço inoxidável
Armário com parafusos com limiar removível, com as seguintes profundidades:
19" dedp para 300kV a 750kV
22" de profundidade para 1000kV a 1500kV
24" de profundidade para 2000kva até 3750kva
30 "de profundidade para 5000kva através de 7500kva

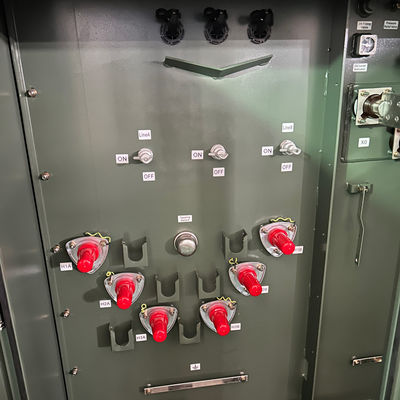

- Construção frontal ao vivo e construção frontal morta
− Barreira de compartimentos HV/LV de aço
- Para uma saída de óleo de 500 kVA ou menos
- 1 ̊ válvula de escoamento com amostrador para 750 kVA e superior
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Desenhos técnicos
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção. Os serviços personalizados acima devem ser confirmados antes da produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
