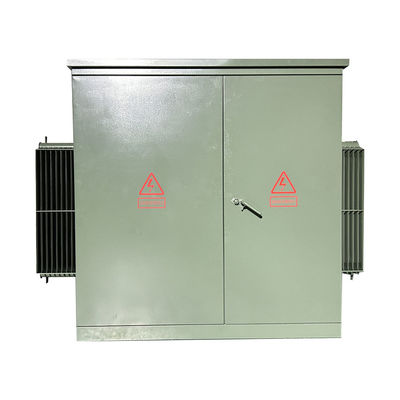

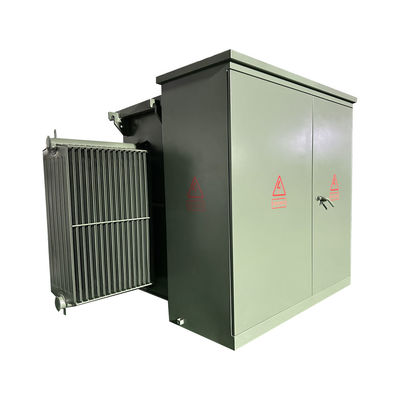

Transformador de três fases montado no pad 3000Kva 24940V a 4160Y/2400 Certificado UL

Os transformadores de três fases montados em pads que produzimos obtiveram a certificação UL, com capacidades que variam de 30 a 5500 kVA e tensões de até 34,5 kV.Os nossos produtos são exportados para a América do Norte, Filipinas e outros lugares em grandes quantidades..

Dados principais

Características padrão

• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.
• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.
• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após
A porta de baixa tensão é aberta.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.

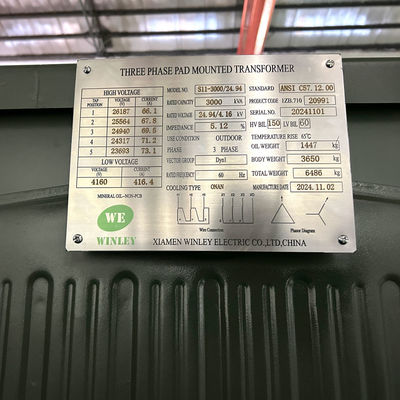

• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de torneiras acima da capacidade máxima
e abaixo do valor nominal.
• Um buraco manual de 10 x 18 (ou 14 x 25) no transformador
cobertura do tanque.
• Tinta verde-oliva (Munsell 7GY 3.29/1.5).
• Concebido, fabricado e testado em conformidade com os
com as últimas normas ANSI

Desenhos técnicos

Estrutura do produto

1) A parte do transformador e a parte do gabinete de comando da versão dos Estados Unidos, da qual a parte do transformador é uma estrutura totalmente selada,e o óleo isolante pode ser dois tipos de óleo de ponto de ignição elevado ou óleo comum.

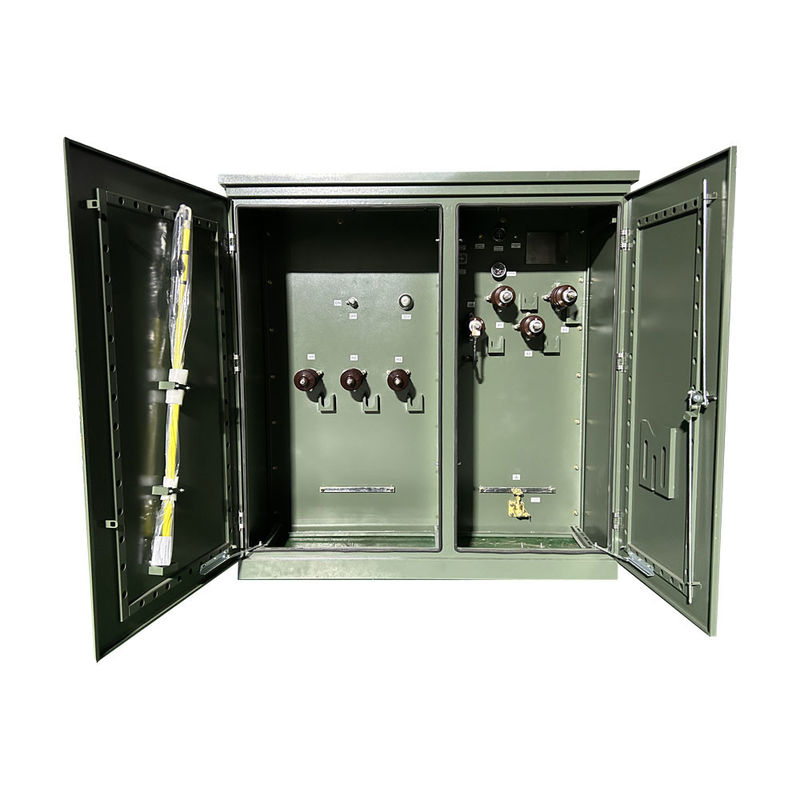

2) O gabinete de controlo é dividido numa sala de alta tensão e numa sala de baixa tensão.

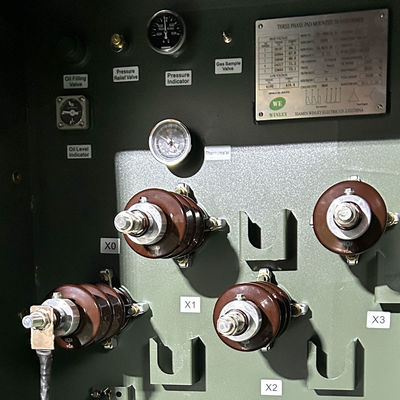

3) A sala de alta tensão está equipada com: tomada de cabo de alta tensão, detector de raios, manobra de comando do interruptor de carga, manobra do interruptor de toque de não-excitação, fusível de ligação, válvula de libertação de pressão,termômetro, manômetro de pressão, manômetros de posição de óleo, plugues de enchimento de óleo, válvulas de descarga de óleo, etc., interruptores de carga, trocadores de torneira de excitação, fusíveis de ligação, etc.são todos imersos no óleo do transformador juntamente com o núcleo do transformadorO cabo de alta tensão e o transformador estão ligados por conectores de cabo de cotovelo.
4) O lado de baixa tensão pode ser instalado com disjuntores de ar, transformadores de corrente, bem como medidores de energia elétrica, amperímetros e voltímetros,e circuitos de saída e dispositivos de compensação de capacidade podem ser configurados de acordo com as necessidades do utilizador.

Especificações

Normas aplicáveis

IEEE Std C 57.12.00 ️ Norma relativa aos requisitos gerais normalizados para os transformadores de distribuição, potência e regulação em imersão líquida.
IEEE Std C 57.12.28 Equipamento montado em almofadas - Integridade do compartimento.
IEEE Std C 57.12.34 Requisitos normalizados para transformadores de distribuição trifásicos auto-refrigerados montados em almofadas, de tipo compartimental
IEEE Std C 57.12.90 Standard Test Code for Liquid-Immerged Distribution, Power and Regulating Transformers e IEEE Guide for Short-Circuit Testing of Distribution and Power Transformers (Guia IEEE para ensaios de curto-circuito de transformadores de distribuição e potência submersos em líquido).
IEEE Std C 57.12.91 Guia de carregamento de transformadores imersos em óleo mineral.

Processo de produção

Certificação UL/cUL

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
