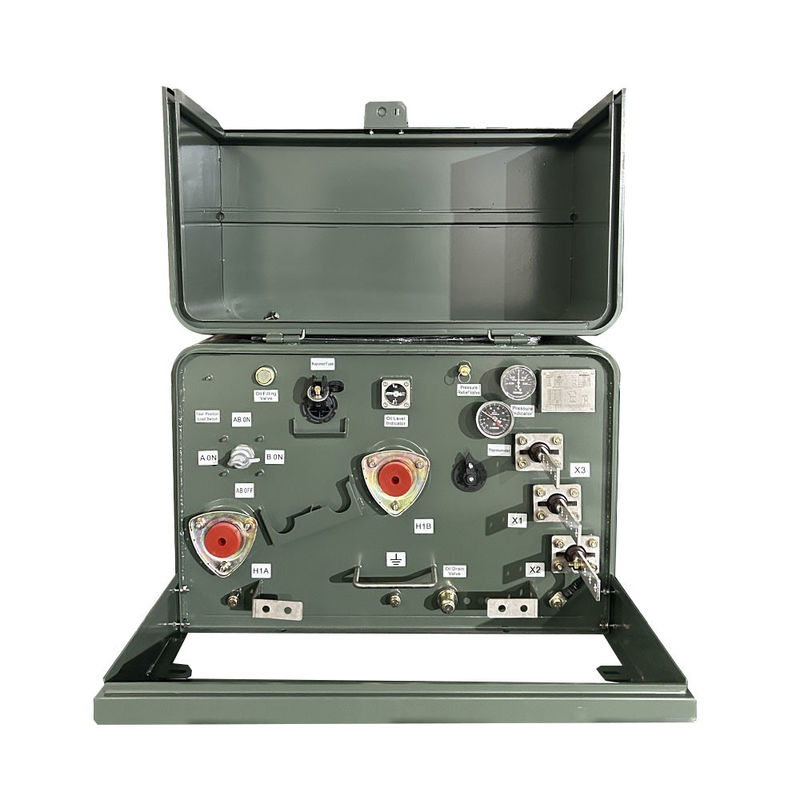

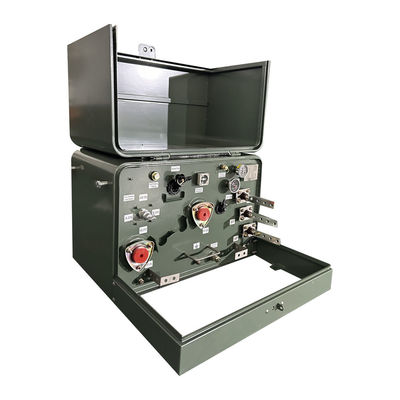

50kva Pad monofásico montado transformador óleo imerso distribuição de energia elétrica ANSI IEEE padrão

Nome da marca:	WINLEY
Número do modelo:	D-50/12.47
Quantidade mínima:	1 unidade
preço:	$1000-$10000
Detalhes da embalagem:	Caixa de compensado
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Tipo de transformador:

Almofada montada

Tipo de alimentação do transformador:

Alimentação do circuito

Capacidade:

50kVA

Voltagem primária:

12470GrdY/7200

Voltagem secundária:

240/120V

Grupo de vetores:

Classificação de isolamento:

Material de enrolamento:

De cobre/de alumínio

Habilidade da fonte:

1000 conjuntos/mês

Destacar:

Transformadores montados em pads ANSI IEEE

Transformador montado almofada imergido óleo

Transformador montado em pad 50KVA

Descrição do produto

50kva Pad monofásico montado transformador óleo imerso distribuição de energia elétrica ANSI IEEE padrão

Estrutura

50kva Pad monofásico montado transformador óleo imerso distribuição de energia elétrica ANSI IEEE padrão 0

Dados principais

Fase	Fase única
Tipo de alimentação do transformador	Alimentação do circuito
Capacidade	50 KVA
Grupo de vetores	II6
Voltagem primária	12470GrdY/7200
Voltagem secundária	120/240 (L-N-L)
Frequência	60 Hz
Aumento da temperatura	65°C
Classificação de isolamento	Classe E Isolamento - 120°C, 248°F
Classe de arrefecimento	ONAN; Auto-resfriado
Normas de eficiência	Cumprir os padrões DOE 2016, CSA, ANSI/IEEE
Classificação do fator K (mitigação harmônica)	K-1 (padrão)
Material de enrolamento	Cobre
Dimensões*	34.20''-W x 37.0''-D x 25.0''-H
Peso total (liquido cheio) *	1432.00 lb

Características

Montura de entrada de parafuso de pentacabeça
Fluido isolante de alto ponto de incêndio
Fluido isolante não-PCB
Habitação à prova de adulteração
Compartimento de fiação NEMA 3R
Capa com fechadura de plataforma de elevação

Desenhos do produto

50kva Pad monofásico montado transformador óleo imerso distribuição de energia elétrica ANSI IEEE padrão 1

Especificações

SEspecificação do transformador montado no pad
Classificação	Alta tensão ((kV)	Sem perda de carga	Perda de carga	Altura	Profundidade	Largura	Peso do óleo ((kg)	Peso total ((kg)
(kVA)	Alta tensão ((kV)	Sem perda de carga	Perda de carga	(mm)	(mm)	(mm)	Peso do óleo ((kg)	Peso total ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Acessórios opcionais

Scenário de aplicação

Os transformadores montados em pads monofásicos são dispositivos elétricos compactos e autônomos.É amplamente utilizado em bairros residenciais, centros comerciais, hospitais, parques, escolas, etc.

Processo de produção

50kva Pad monofásico montado transformador óleo imerso distribuição de energia elétrica ANSI IEEE padrão 3

50kva Pad monofásico montado transformador óleo imerso distribuição de energia elétrica ANSI IEEE padrão 4

50kva Pad monofásico montado transformador óleo imerso distribuição de energia elétrica ANSI IEEE padrão 5

50kva Pad monofásico montado transformador óleo imerso distribuição de energia elétrica ANSI IEEE padrão 6

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
