| Nome da marca: | WINLEY |
| Número do modelo: | D-150/2.3 |
| Quantidade mínima: | 1 unidade |
| preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de compensado |
| Condições de pagamento: | T/T |

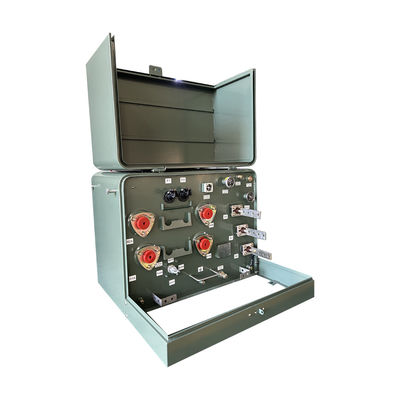

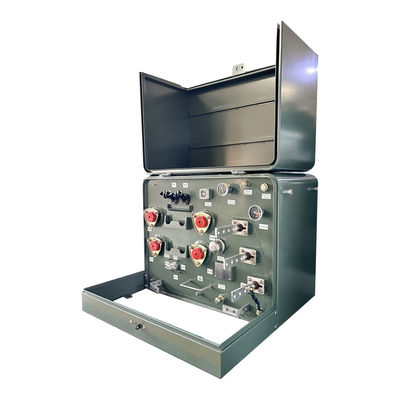

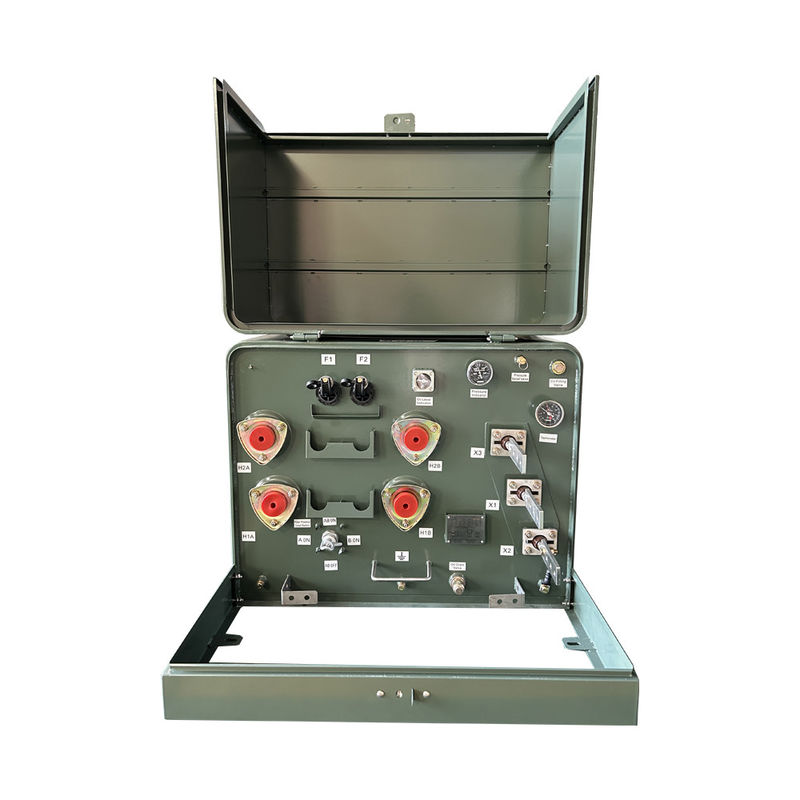

Transformador de distribuição de 230 V a 2400 V de alimentação por circuito
Os transformadores monofásicos montados em almofadas são alojados em armários seguros equipados com portas e fechaduras, tipicamente localizados ao ar livre.Todos estes transformadores de distribuição são isolados por óleo., auto-refrigeração, e disponíveis em configurações de alimentação de circuito ou radial, e apresentam um design de frente morta.A escolha entre configurações de alimentação radial e de circuito depende do tipo de circuito onde os transformadores serão instalados.
Detalhes do produto
Dados principais
| Tipo de transformador | Pad montado |
| Configuração do transformador | Transformador Step-Up |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Fase única |
| Capacidade | 150 KVA |
| Grupo de vetores | II6 |
| Voltagem primária | 230 V (L-N-L) |
| Voltagem secundária | 2400V |
| Fasor secundário | Fase única |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Normas de eficiência | Cumprir os padrões DOE 2016 e ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 48 dBA |
| Dimensões* | 68' W x 39' D x 50' H |
| Peso* | 1, 701 libras |
Desenhos do produto
Características padrão
1. Seguro e confiável: O transformador montado em almofada adota um equipamento de proteção de isolamento e dissipação de calor eficiente, e a estrutura do gabinete de cabos é razoável,que possam garantir eficazmente a segurança e a fiabilidade dos equipamentos de energiaTem uma forte capacidade de sobrecarga: permite uma sobrecarga de 2 vezes durante 2 horas e uma sobrecarga de 1,6 vezes durante 7 horas, mas não afeta a vida útil do transformador montado no pad.

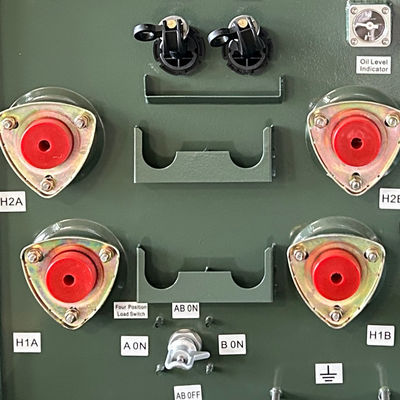

2. O tapete do cotovelo é adotado: é muito conveniente conectar o cabo de entrada de alta tensão, e pode ser ligado e desligado com energia.
3- Forte capacidade de defesa: o transformador montado em uma almofada tem uma forte capacidade de defesa,que pode resistir eficazmente ao pico de tensão instantânea no equipamento de energia e proteger o equipamento contra danos.
4. É adotada uma protecção com dois fusíveis:
a. O fusível plug-in é um fusível duplamente sensível (temperatura, corrente) para proteger o lado secundário do transformador de caixa, e
b. O fusível de proteção contra limitação de corrente de reserva (ELSP) protege a falha no interior do transformador de caixa e é utilizado para proteger o lado de alta tensão.
5. Longa vida útil: O transformador adota materiais de alta qualidade e tecnologia de produção de alta tecnologia, que é durável e tem uma vida útil mais longa.A vida útil global é superior à dos transformadores convencionais imersos em óleo.
6Os transformadores montados em pad são divididos em tipo terminal e tipo de rede de anel (um transformador pode fornecer energia para outro transformador ao mesmo tempo).que melhora a distância de alimentação e a confiabilidade.
7- Economia de energia e protecção do ambiente: na concepção e utilização de transformadores montados em almofadas,A economia de energia e a proteção do ambiente são destacadas (o óleo vegetal FR3 mais ecológico é agora utilizado), o que pode garantir não só uma elevada eficiência energética, mas também reduzir o desperdício de energia e reduzir a poluição do ambiente.
Especificações
| SEspecificação do transformador montado no pad | ||||||||
| Classificação | Alta tensão ((kV) | Sem perda de carga | Perda de carga | Altura | Profundidade | Largura | Peso do óleo ((kg) | Peso total ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
