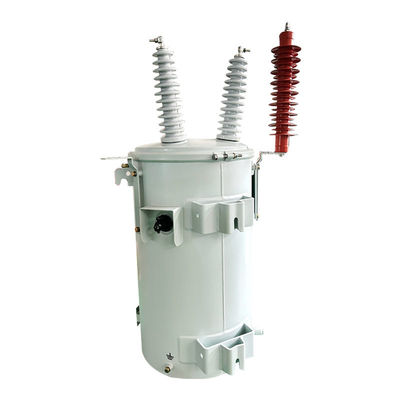

167 Kva Potência do transformador montado num pólo de fase única 35KV ANSI / IEEE Standard C57.12.20

Nome da marca:	WINLEY
Número do modelo:	D-100/35
Quantidade mínima:	1unit
preço:	$1000-$10000
Detalhes da embalagem:	Plywood case
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Certificação:

CE,ISO

Phase:

Single Phase

Rated Capacity:

167Kva

Input Voltage:

33260Y/19200

Primary Voltage:

120/240V (L-L-N)

Primary BIL:

150 kV

Temperature Rise:

Frequency:

Standard:

ANSI/IEEE

Cooling Class:

Class E Insulation - 120°C, 248°F

Windings Material:

copper

Supply Ability:

1000set/month

Destacar:

Transformador montado em poste de 35 KV

Transformador montado em poste ANSI

Transformador montado num poste padrão IEEE

Descrição do produto

167kva Transformador montado em pólo de fase única de potência 35KV ANSI / IEEE Standard C57.12.20

A WINLEY é uma fabricante profissional de transformadores montados em postes, com capacidades que variam de 10 kVA a 333 kVA, de acordo com as normas ANSI/IEEE C57, IEC60076.

Características padrão

Búsqueda de porcelana de alta pressão
Búsqueda de porcelana de baixa pressão
Terminos dos feixes oculares - HV e LV
Bus de aterragem em ponto neutro LV
Compatível com os suportes ANSl
Tanque de aço leve
Óleo mineral não PCB/fluido FR3rm
Mudança de torneira de descarga
Máquinas de secar óleo, com tampa e terra
Dispositivo de redução de pressão
Empilhadeira de cobre/alumínio
Núcleo de ferro: aço de silício
Ouvintes de levantamento
Gravação de placa de identificação

Dados principais

Fase	Fase única
Capacidade	167 KVA
Voltagem primária	33260Y/19200 Wye moído (2 fios)
BIL primário	150 kV
Voltagem secundária	120/240V (L-L-N)
Frequência	60 Hz
Aumento da temperatura	65°C
Classe de arrefecimento	ONAN
Sem perda de carga	345W
Perda de carga total	1400 W
Eficiência @ 100% de carga	98.95%
Material de enrolamento	Cobre
Dimensões	37' x 32' x 57'
Peso	1,540 lb

Desenho do produto

167 Kva Potência do transformador montado num pólo de fase única 35KV ANSI / IEEE Standard C57.12.20 1

Pecificação do produto

Especificação do produto
Capacidade nominal (kVA)	Alta tensão (V)	Baixa Tensão (V)	Perda sem carga (W)	Perda de carga (W)	Eficiência (%)	Dimensão HDW(mm)			Peso (kg)
10	34500/19920V 13800/7957V 13200/7620V 12470/7200V ou outros	120-240 V 240 a 480 V 347 V 600 V	36	120	98.7	500	525	885	150
15			50	195	98.82	520	565	905	210
25			80	290	98.95	560	590	935	258
37.5			105	360	99.05	610	625	935	340
50			135	500	99.11	635	675	1035	395
75			190	650	99.19	745	840	1035	480
100			210	850	99.25	770	965	1135	530
167			350	1410	99.33	795	890	1335	680
250			500	2000	99.39	1080	1030	1390	1280
333			350	2500	99.43	1140	1060	1450	1550

Testes

Teste de proporção
Teste de resistência ao enrolamento
Sem teste de perda de carga
Sem teste de corrente de carga
Ensaios de tensão aplicada
Ensaios de tensão de indução
Teste de vazamento
Outros exames de rotina(conforme aplicável)

Processo do produto

167 Kva Potência do transformador montado num pólo de fase única 35KV ANSI / IEEE Standard C57.12.20 3

167 Kva Potência do transformador montado num pólo de fase única 35KV ANSI / IEEE Standard C57.12.20 4

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
