Transformador montado em pads de fase única de 50Kva 12.47KV atende às normas DOE 2016 ANSI/IEEE

Os transformadores montados numa plataforma de fase única produzidos pela WINLEY cumprem plenamente ou até excedem as normas ANSI/IEEE, DOE, CSA e outras normas, , entregando mais de 600 unidades por mês, e pode entregar rapidamente dentro de 7-35 dias.

ProdutoEstrutura

Dados principais

Características

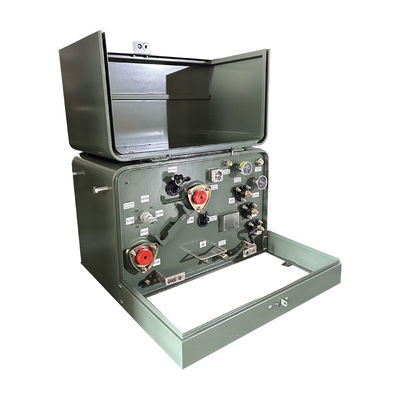

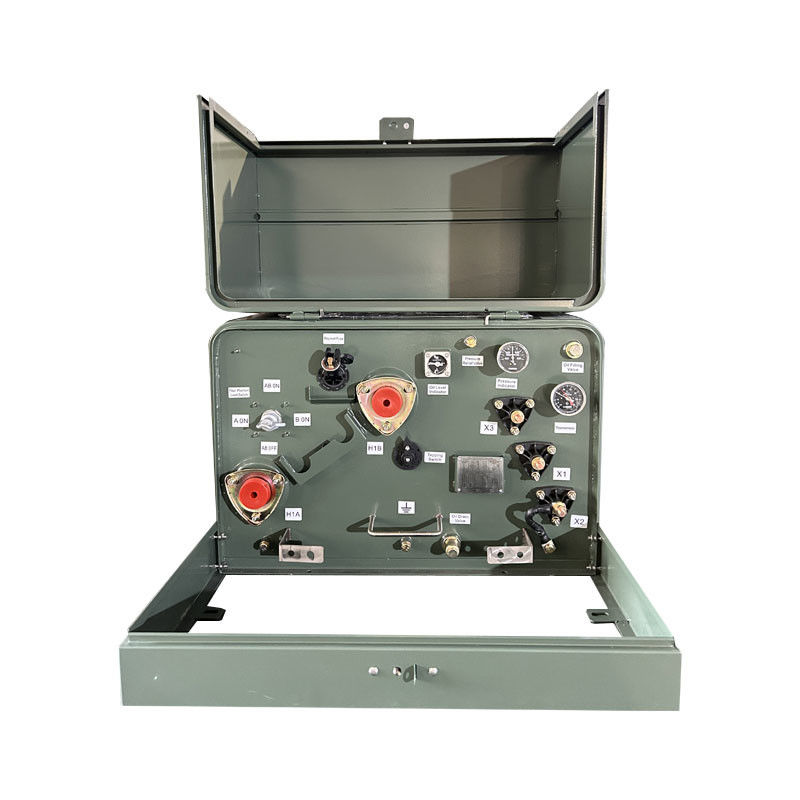

Estes transformadores de 50 kVA são meticulosamente concebidos e fabricados em estrita conformidade com a norma IEEE Std C57.12.38Eles servem como transformadores de distribuição de média voltagem dentro de sistemas de distribuição de energia subterrânea.Funcionamento a uma frequência de 60 Hz, estes transformadores atingem uma eficiência notável de até 99,11% e têm um valor de impedância de cerca de 2%.e o valor da perda em estado de não carga não exceda 125 WPara assegurar a integração perfeita em vários ambientes, os transformadores são acabados com pintura verde Munsell, permitindo-lhes misturar-se harmoniosamente com o seu ambiente, incluindo parques,Hotéis, vilas e residências.

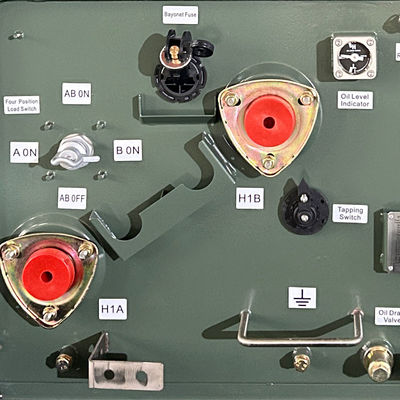

No lado de alta tensão, o transformador de 50 kVA montado em almofada é equipado com dois poços de bucha HV de 15 kV 200A, cada um com inserções de engenharia de precisão e tampas de proteção contra poeira.A segurança é uma consideração fundamental, por isso, é incorporado um sistema de protecção com dois fusíveis, constituído por fusíveis de baioneta e ELSP, que protege eficazmente contra correntes excessivas durante o funcionamento do transformador,Redução do risco de danos causados por curto-circuitos e outras falhasO fusível de baioneta, conhecido pelo seu design de ligação, simplifica a manutenção.Para evitar que o óleo isolante escorra para outras partes do transformador durante a manutenção ou em caso de avaria do fusível, uma bandeja de gotejamento é cuidadosamente posicionada debaixo do local de instalação do fusível da baioneta.

Desenhos do produto

Especificações

Classificações

Conforme a norma ANSI/IEEE #C57.12.00
Conforme a norma ANSI/IEEE #C57.12.25
Conforme a norma ANSI/IEEE C57 12.28
Conforme a norma ANSI/IEEE C57 12.38
Conforme a norma ANSI/IEEE C57.12.70
Conforme a norma ASTM D3487

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
