10 Kva Transformador montado em pólo de fase única Distribuição aérea de 12,470KV Atende às normas DOE 2016 CSA ANSI/IEEE

Nome da marca:	WINLEY
Número do modelo:	D-10/12.47
Quantidade mínima:	1 unidade
preço:	$1000-$10000
Detalhes da embalagem:	Caixa de compensado
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Tipo de transformador:

Transformador de distribuição aérea, tipo convencional

capacidade:

10 KVA

Voltagem primária:

12470GrdY/7200V

Voltagem secundária:

120/240 V

Frequência:

50/60 Hz

Aumento da temperatura:

Material de enrolamento:

De cobre/de alumínio

Classe de resfriamento:

ONAN/KNAN

Habilidade da fonte:

1000 conjuntos/mês

Destacar:

12Transformador montado em poste de.470KV

Transformador montado no poste CSA

10 Kva transformador montado em poste

Descrição do produto

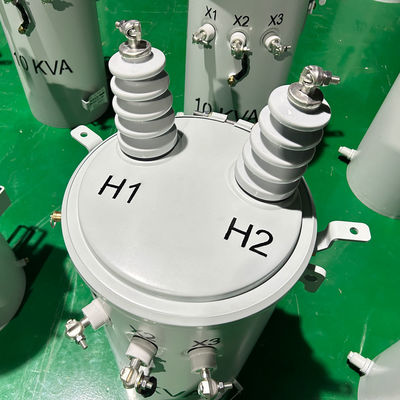

10 Kva Transformador montado em pólo de fase única Distribuição aérea de 12,470KV Cumprindo as normas DOE 2016 CSA ANSI/IEEE

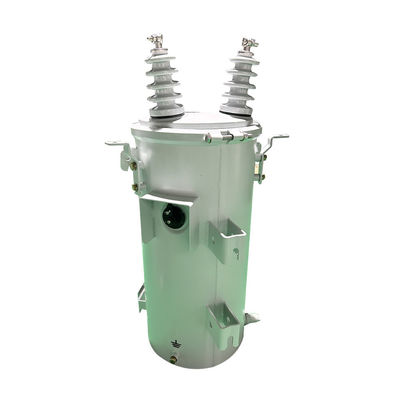

10 Kva Transformador montado em pólo de fase única Distribuição aérea de 12,470KV Atende às normas DOE 2016 CSA ANSI/IEEE 0

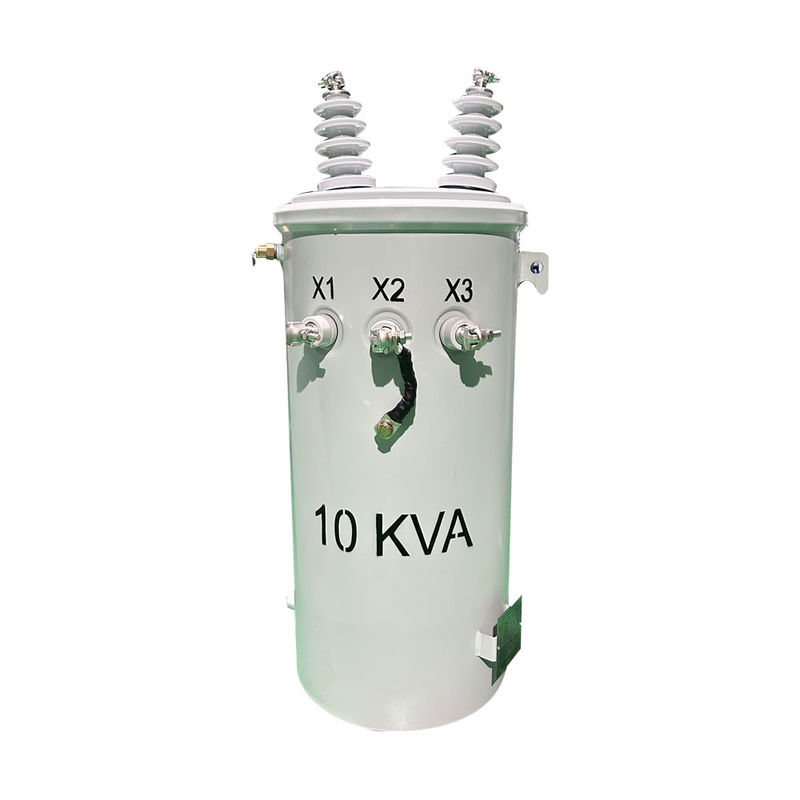

10 Kva Transformador montado em pólo de fase única Distribuição aérea de 12,470KV Atende às normas DOE 2016 CSA ANSI/IEEE 1

Dados principais

Tipo de transformador	Transformador de distribuição aérea, tipo convencional
Fase	Fase única
Capacidade	10 KVA
Voltagem primária	12470GrdY/7200
Voltagem secundária	120/240V (L-N-L)
Frequência	60 Hz
Aumento da temperatura	65°C
Classificação de isolamento	Classe E Isolamento - 120°C, 248°F
Classe de arrefecimento	ONAN; Auto-resfriado
Impedância	20,75% (± 10%)
Normas de eficiência	Cumprir os padrões DOE 2016, CSA, ANSI/IEEE
Classificação do fator K (mitigação harmônica)	K-1 (padrão)
Material de enrolamento	Cobre
Classificação da temperatura ambiente	40°C
Dimensões*	18.2''-W x 21,5''-D x 35,7''-H
Peso total (liquido cheio) *	215 libras
Eficiência	98.30%
Sem perda de carga (em watts)	+/- 45 W
Perda de carga total (em watts)	+/- 154 W

Estrutura do produto

10 Kva Transformador montado em pólo de fase única Distribuição aérea de 12,470KV Atende às normas DOE 2016 CSA ANSI/IEEE 2

Desenho

10 Kva Transformador montado em pólo de fase única Distribuição aérea de 12,470KV Atende às normas DOE 2016 CSA ANSI/IEEE 3

Especificações

10kva-500kva Transformador monofásico imerso em óleo
Capacidade nominal (kVA)	Alto	Baixa tensão (v)	Símbolo de ligação	Padrão	Impedância de curto-circuito ((%)	Eficiência
Capacidade nominal (kVA)	Voltagem (v)	Baixa tensão (v)	Símbolo de ligação	Padrão	Impedância de curto-circuito ((%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,8 a 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Classificações

Cumprir/exceder as classificações de eficiência DOE 2016
Cumprir/exceder as classificações de eficiência da CSA
Conforme a norma ANSI/IEEE C57 12.00
Conforme a norma ANSI/IEEE C57 12.20
Conforme a norma ANSI/IEEE C57 12.30
Conforme a norma ANSI/IEEE C57 12.31
Conforme a norma ANSI/IEEE C57 12.35
Conforme a norma ANSI/IEEE C57.12.70
Conforme a norma ANSI/IEEE C62.11
Conforme a norma ANSI/IEEE C62.22
Conforme o ANSI/IEEE C2
Conforme à norma ANSI/IEEE C37.47
Conforme à norma ANSI Z535.4
Conforme a norma ASTM D3487
Conforme a norma ASTM D6871
Conforme o CSA C2.2 06
Conforme o CAN / CSA C50

Processo de produção

10 Kva Transformador montado em pólo de fase única Distribuição aérea de 12,470KV Atende às normas DOE 2016 CSA ANSI/IEEE 4

10 Kva Transformador montado em pólo de fase única Distribuição aérea de 12,470KV Atende às normas DOE 2016 CSA ANSI/IEEE 5

10 Kva Transformador montado em pólo de fase única Distribuição aérea de 12,470KV Atende às normas DOE 2016 CSA ANSI/IEEE 6

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
