Tipo transformador do óleo
>
500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido

500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido

Nome da marca: WINLEY
Número do modelo: S-500/5
Quantidade mínima: 1 unidade
preço: $5000-$150000
Detalhes da embalagem: Caixa de madeira compensada
Condições de pagamento: T/T
Informações pormenorizadas
Lugar de origem:
China
Certificação:
UL/cUL,CE,ISO
Tipo de transformador:
Transformador de ligação à terra Zig Zag
Configuração do transformador:
A almofada enchida líquida montou
Capacidade:
500 KVA
Voltagem primária:
4160Y/2400
Fasor primário:
Wye em terra
Impedância:
45 Ω/Ph
Grupo de vetores:
Zn
Números dos certificados UL:
A partir de 1 de janeiro de 2017, a Comissão deve adotar medidas de controlo para assegurar a aplica
Habilidade da fonte:
1000 conjuntos/mês
Destacar:

Transformador montado em pads com líquido

,

Transformador montado em pad 4160V

,

Transformador montado no CSA Pad

Descrição do produto

500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido









Dados principais



Tipo de transformador Transformador de fixação à terra de tipo compartimental, montado em plataforma
Configuração do transformador Pad instalado cheio de líquido
Tipo de alimentação do transformador Alimentação do circuito
Fase Três fases
Capacidade 500 KVA
Grupo de vetores ZN
Voltagem primária 4160Y/2400
Frequência 60 Hz
Aumento da temperatura 65°C
Classificação de isolamento Classe E
Classe de arrefecimento KNAN
Impedância 45 Ω/Ph
Normas de eficiência Cumprir os padrões DOE 2016, CSA, ANSI/IEEE
Material de enrolamento Cobre
Classificação da temperatura ambiente 40°C
Dimensões* 60 W x 43 D x 68 H
Peso total (liquido cheio) * 2500 libras.



Características



  • Montura de entrada de parafuso de pentacabeça
  • Fluido isolante de alto ponto de incêndio
  • Fluido isolante não-PCB
  • Habitação à prova de adulteração
  • Portas do compartimento dianteiro com dobradiças, fecháveis por uma almofada
  • Compartimento de fiação NEMA 3R
  • Incluído o "Hot Stick", montador de porta HV



Desenhos técnicos



500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido 1



Classificações



  • Cumprir/exceder as classificações de eficiência DOE 2016
  • Cumprir/exceder as classificações de eficiência da CSA
  • Conforme a norma ANSI/IEEE C57.12.00
  • Conforme a norma ANSI/IEEE C57 12.28
  • Conforme a norma ANSI/IEEE C57 12.29
  • Conforme a norma ANSI/IEEE C57 12.34
  • Conforme a norma ANSI/IEEE C57 12.35
  • Conforme a norma ANSI/IEEE C57.12.70
  • Conforme a norma ANSI/IEEE C57.12.110
  • Conforme a norma ANSI/IEEE C57.12.131
  • Conforme a norma ANSI/IEEE C62.11
  • Conforme a norma ANSI/IEEE C62.22
  • Conforme à norma ANSI Z535.4
  • Conforme a norma ANSI / IEEE 386
  • Conforme o ANSI/IEEE C2
  • Conforme à norma ANSI/IEEE C37.47
  • Conforme a norma ASTM D3487
  • Conforme a norma ASTM D6871
  • Conforme a NEMA 260-1996
  • Conforme 10 CFR Parte 431
  • Conforme o CSA C2.1-06
  • Conforme o CSA C50
  • Conforme o CSA C88
  • Cumprimento da CSA C88.1
  • Conforme a norma CSA C88-16
  • Cumprimento da CSA C227.4
  • Cumprimento da CSA C227.5
  • Conforme a norma CSA C802-3
  • Cumprir a norma CSA C802.1

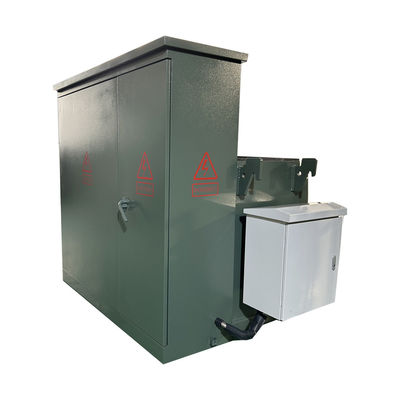

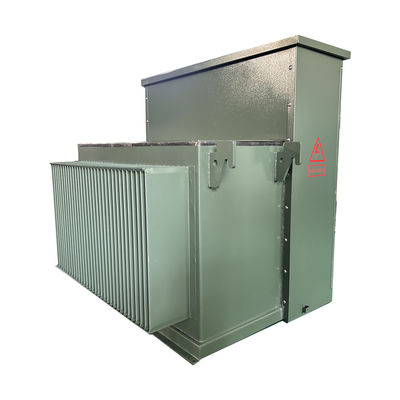

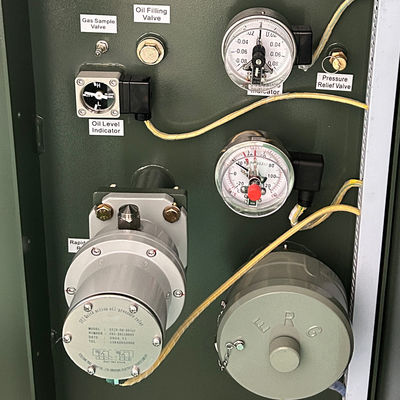

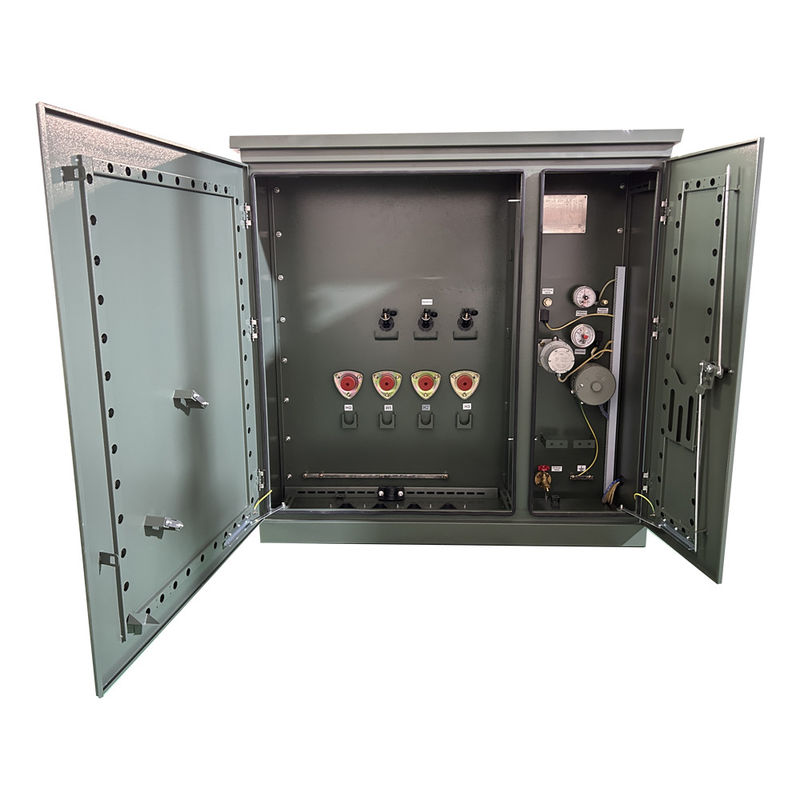

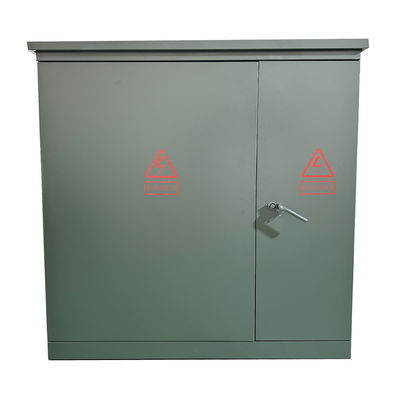

Fotografias dos produtos da fábrica



500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido 2



500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido 3



500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido 4



Processo de produção



500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido 5

500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido 6

500 KVA Pad montado Zig Zag transformador de aterramento líquido 4160V preenchido 7



Perguntas frequentes



1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
