2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado

Nome da marca:	WINLEY
Número do modelo:	ZGS-2000/12.47
Quantidade mínima:	1unit
preço:	$5000-$150000
Detalhes da embalagem:	Plywood case
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Certificação:

UL,CE,ISO

Transformer Type:

Pad Mounted

Phase:

Three Phase

Capacity:

2MVA (2000KVA)

Primary Voltage:

12470V

Secondary Voltage:

480Y/277

Vector group:

Ynyn0

UL Certificate Numbers:

UL-US-2431836-0, UL-CA-2423202-0

Supply Ability:

1000set/month

Destacar:

12Transformador montado em pad.47kv

Transformador de três fases montado em uma plataforma

Transformador montado em plataforma com certificação UL

Descrição do produto

2000Kva Três fases Pad montado Transformador óleo imerso12.47KV Distribuição UL Certificado

A WINLEY é uma fabricante e fornecedora profissional de transformadores. Vários padrões internacionais podem ser personalizados para o seu transformador, como: IEEE/ANSI(C57.12.34 ), CSA ((C227.4 & C227.5), IEC, DOE, NEMA. A WINLEY produz transformadores com certificações UL/cUL, ISO, CE, etc.

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 0

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 1

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 2

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 3

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 4

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 5

Dados principais

Dados da especificação ZGS-H-2000/12.47
- Não, não.	Detalhes	Unit	Especificações	Observação
1	Tipo	~	montado em almofada, cheio de óleo	alimentação de circuito
2	Capacidade nominal	KVA	2000
3	Número de fase	~	3 fases
4	Voltagem primária	V	12470GrdY/7200	Wye em terra
	Armazém de borracha	~	Classe 15kV, 200A Bem inserido	Frente morta
	BIL	kV	95
5	Voltagem secundária	V	480Y/277
	Bussing secundário	~	Espada NEMA de 10 buracos	Frente ao vivo
	BIL	kV	30
6	Tipo de toque	~	fora de circuito
7	Faixa de toque	%	± 2*2,5%
8	Método de arrefecimento	~	KNAN
9	Frequência nominal	Hz	60
10	Grupo de vetores	~	- Sim, sim.
11	Classe de isolamento	~	E
12	Aumento da temperatura	°C	65
13	Perda de descarga	W	2100	Tolerância ± 10%
14	Perda de carga (85°C)	W	19130
15	Impedância	%	5.0~7.5
16	Material de enrolamento	~	Cobre
17	Material do núcleo	~	aço de silício
18	Material de arrefecimento	~	FR3
19	Tanque e gabinete	~	NEMA 3R (verde)
20	Dimensão	mm	250022001900	Apenas para referência
21	Peso	KG	4600	Apenas para referência
22	Condição de serviço	~	em ambientes interiores ou exteriores
23	Nível do mar	M	≤ 1000
24	Padrão	~	ANSI C57.12.34

Estrutura

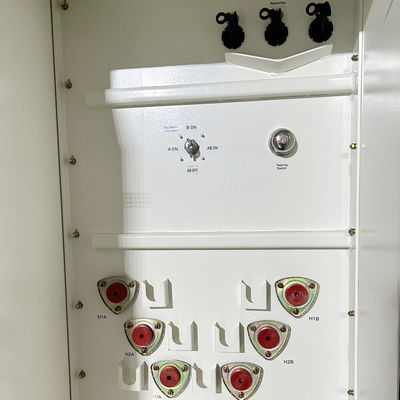

Tubos HV
Tubos de arame
Toque em Alterar
Óleo isolante

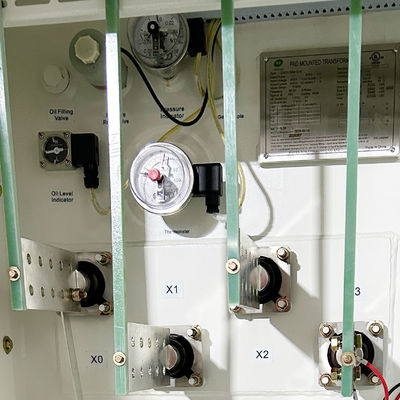

Medidor de nível de óleo
Medidor de temperatura do líquido
Medidor de vácuo de pressão
Lugares de levantamento
Terminais de aterragem

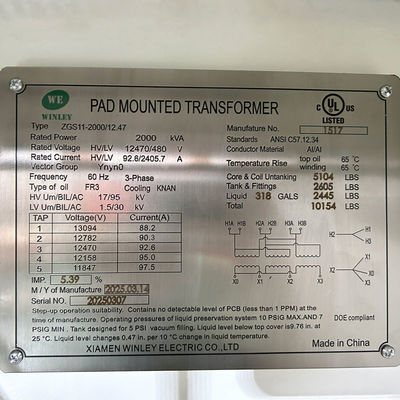

Placa de identificação
Interruptor de interrupção de carga
Fusão de baioneta
Fusível ELSP
Válvula de escoamento de óleo com amostrador
Válvula de drenagem

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 6

Desenho

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 7

Especificações

Potência nominal (KVA)	Alta tensão (KV)	Baixa Tensão (V)	Perda sem carga (W)	Perda de carga (W)	Altura (mm)	Profundidade (mm)	Largura (mm)	Peso (kg)	Peso (Lb)
75 KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 ou outros	277 V 347 V 480 V 600 V 120/240 V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150 KVA			280	2200	1530	980	1510	989	2180
300 KVA			480	3650	1680	1080	1660	1415	3119
500 KVA			680	5100	1790	1160	1810	1905	4200
750 KVA			980	7500	2030	1300	2030	2755	6074
1000 KVA			1150	10300	1854	1549	1651	3235	7132
1500 KVA			1640	14500	2150	1570	2210	5835	12864
2000 KVA			2160	20645	2220	1600	2380	6430	14175
2500 KVA			2680	23786	2330	1650	3070	8865	19544
3000 KVA			3300	30300	2460	1850	3260	11300	24912
3735 KVA			4125	37875	2680	2060	4080	14400	31746

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.

Etiquetas:

Detalhes dos produtos

Para casa > produtos >

Tipo transformador do óleo

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado

Todas as categorias

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado

Nome da marca:	WINLEY
Número do modelo:	ZGS-2000/12.47
Quantidade mínima:	1unit
preço:	$5000-$150000
Detalhes da embalagem:	Plywood case
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Marca:

WINLEY

Certificação:

UL,CE,ISO

Model Number:

ZGS-2000/12.47

Transformer Type:

Pad Mounted

Phase:

Three Phase

Capacity:

2MVA (2000KVA)

Primary Voltage:

12470V

BIL:

95KV

Secondary Voltage:

480Y/277

Vector group:

Ynyn0

UL Certificate Numbers:

UL-US-2431836-0, UL-CA-2423202-0

Minimum Order Quantity:

1unit

Preço:

$5000-$150000

Packaging Details:

Plywood case

Delivery Time:

30days

Payment Terms:

T/T

Supply Ability:

1000set/month

Destacar:

12Transformador montado em pad.47kv

Transformador de três fases montado em uma plataforma

Transformador montado em plataforma com certificação UL

Descrição do produto

2000Kva Três fases Pad montado Transformador óleo imerso12.47KV Distribuição UL Certificado

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 0

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 1

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 2

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 3

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 4

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 5

Dados principais

Dados da especificação ZGS-H-2000/12.47
- Não, não.	Detalhes	Unit	Especificações	Observação
1	Tipo	~	montado em almofada, cheio de óleo	alimentação de circuito
2	Capacidade nominal	KVA	2000
3	Número de fase	~	3 fases
4	Voltagem primária	V	12470GrdY/7200	Wye em terra
	Armazém de borracha	~	Classe 15kV, 200A Bem inserido	Frente morta
	BIL	kV	95
5	Voltagem secundária	V	480Y/277
	Bussing secundário	~	Espada NEMA de 10 buracos	Frente ao vivo
	BIL	kV	30
6	Tipo de toque	~	fora de circuito
7	Faixa de toque	%	± 2*2,5%
8	Método de arrefecimento	~	KNAN
9	Frequência nominal	Hz	60
10	Grupo de vetores	~	- Sim, sim.
11	Classe de isolamento	~	E
12	Aumento da temperatura	°C	65
13	Perda de descarga	W	2100	Tolerância ± 10%
14	Perda de carga (85°C)	W	19130
15	Impedância	%	5.0~7.5
16	Material de enrolamento	~	Cobre
17	Material do núcleo	~	aço de silício
18	Material de arrefecimento	~	FR3
19	Tanque e gabinete	~	NEMA 3R (verde)
20	Dimensão	mm	250022001900	Apenas para referência
21	Peso	KG	4600	Apenas para referência
22	Condição de serviço	~	em ambientes interiores ou exteriores
23	Nível do mar	M	≤ 1000
24	Padrão	~	ANSI C57.12.34

Estrutura

Tubos HV
Tubos de arame
Toque em Alterar
Óleo isolante
Medidor de nível de óleo
Medidor de temperatura do líquido
Medidor de vácuo de pressão
Lugares de levantamento
Terminais de aterragem
Placa de identificação
Interruptor de interrupção de carga
Fusão de baioneta
Fusível ELSP
Válvula de escoamento de óleo com amostrador
Válvula de drenagem

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 6

Desenho

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado 7

Especificações

Potência nominal (KVA)	Alta tensão (KV)	Baixa Tensão (V)	Perda sem carga (W)	Perda de carga (W)	Altura (mm)	Profundidade (mm)	Largura (mm)	Peso (kg)	Peso (Lb)
75 KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 ou outros	277 V 347 V 480 V 600 V 120/240 V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150 KVA			280	2200	1530	980	1510	989	2180
300 KVA			480	3650	1680	1080	1660	1415	3119
500 KVA			680	5100	1790	1160	1810	1905	4200
750 KVA			980	7500	2030	1300	2030	2755	6074
1000 KVA			1150	10300	1854	1549	1651	3235	7132
1500 KVA			1640	14500	2150	1570	2210	5835	12864
2000 KVA			2160	20645	2220	1600	2380	6430	14175
2500 KVA			2680	23786	2330	1650	3070	8865	19544
3000 KVA			3300	30300	2460	1850	3260	11300	24912
3735 KVA			4125	37875	2680	2060	4080	14400	31746

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

Etiquetas:

Transformador trifásico do isolamento

Tipo transformador do óleo

Transformador de três fases montado em uma plataforma

Transformador montado numa plataforma de fase única

Transformador montado em poste

Transformador do isolamento de UPS

Transformador médico do isolamento

Transformador industrial do controle

Transformador de bobina fundida

Transformador do controle de fase monofásica

Transformador Toroidal do isolamento

Tipo seco trifásico transformador

Transformador de poder do EI

Auto transformador trifásico

Regulador de tensão trifásico

Reator trifásico

Transformador trifásico do isolamento

Tipo transformador do óleo

Transformador de três fases montado em uma plataforma

Transformador montado numa plataforma de fase única

Transformador montado em poste

Transformador do isolamento de UPS

Transformador médico do isolamento

Transformador industrial do controle

Transformador de bobina fundida

Transformador do controle de fase monofásica

Transformador Toroidal do isolamento

Tipo seco trifásico transformador

Transformador de poder do EI

Auto transformador trifásico

Regulador de tensão trifásico

Reator trifásico

Detalhes dos produtos

Transformador trifásico do isolamento

Tipo transformador do óleo

Transformador de três fases montado em uma plataforma

Transformador montado numa plataforma de fase única

Transformador montado em poste

Transformador do isolamento de UPS

Transformador médico do isolamento

Transformador industrial do controle

Transformador de bobina fundida

Transformador do controle de fase monofásica

Transformador Toroidal do isolamento

Tipo seco trifásico transformador

Transformador de poder do EI

Auto transformador trifásico

Regulador de tensão trifásico

Reator trifásico

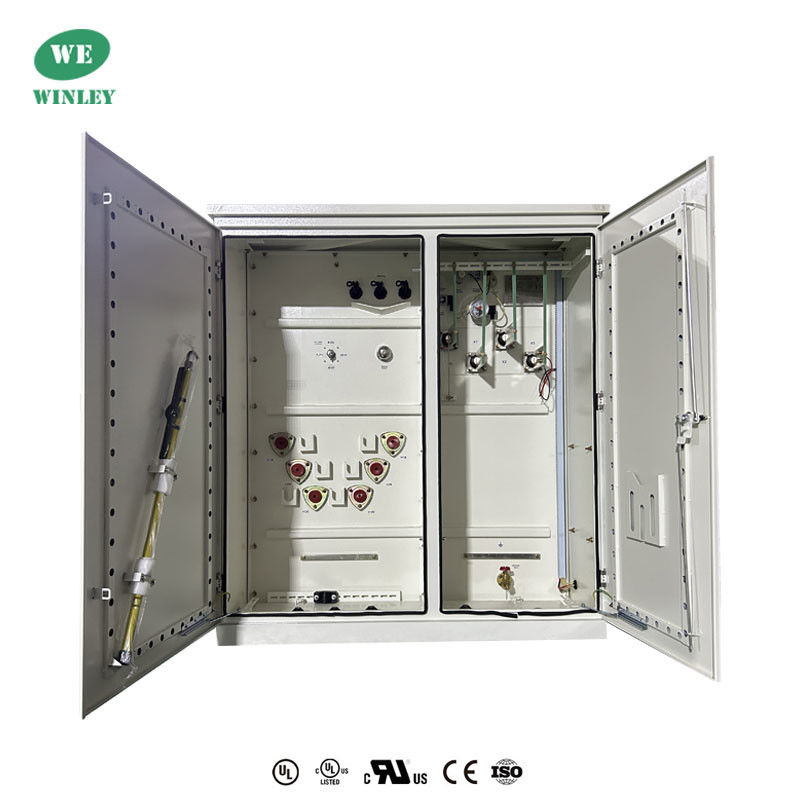

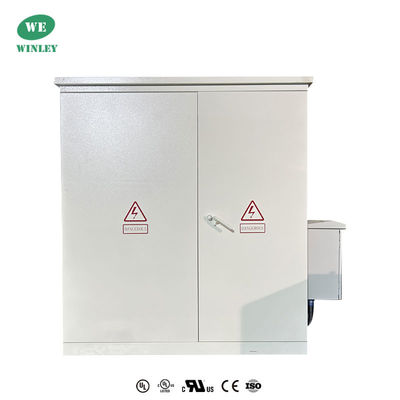

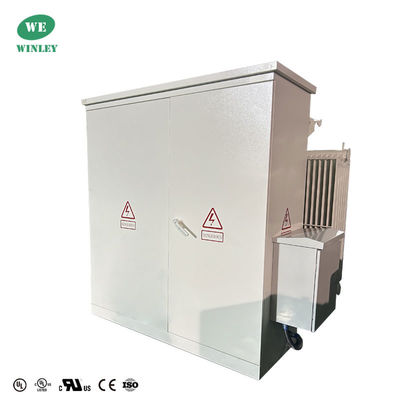

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado

12Transformador montado em pad.47kv

Transformador de três fases montado em uma plataforma

Transformador montado em plataforma com certificação UL

Tipo transformador do óleo da fornalha

transformador abaixador 239V a 1400V

Tipo transformador do óleo 3000KVA

Detalhes dos produtos

Transformador trifásico do isolamento

Tipo transformador do óleo

Transformador de três fases montado em uma plataforma

Transformador montado numa plataforma de fase única

Transformador montado em poste

Transformador do isolamento de UPS

Transformador médico do isolamento

Transformador industrial do controle

Transformador de bobina fundida

Transformador do controle de fase monofásica

Transformador Toroidal do isolamento

Tipo seco trifásico transformador

Transformador de poder do EI

Auto transformador trifásico

Regulador de tensão trifásico

Reator trifásico

2000Kva Três Pads de fase montado Transformador óleo imerso 12.47KV Distribuição UL Certificado

12Transformador montado em pad.47kv

Transformador de três fases montado em uma plataforma

Transformador montado em plataforma com certificação UL

Tipo transformador do óleo da fornalha

transformador abaixador 239V a 1400V

Tipo transformador do óleo 3000KVA
