75 Kva 3 fase Pad montado transformador líquido 13.2KV DOE 2016 eficiência UL/cUL certificado

A WINLEY oferece uma linha completa de transformadores de distribuição ThreePhase Pad-Mounted, que cumprem as normas ANSI®/IEEE® aplicáveis.Os transformadores comerciais de tipo compartimental WINLEY são concebidos para instalação ao ar livre numa plataforma de betão e fornecem distribuição de energia subterrânea a sistemas comerciais., as cargas industriais e institucionais.

Dados principais

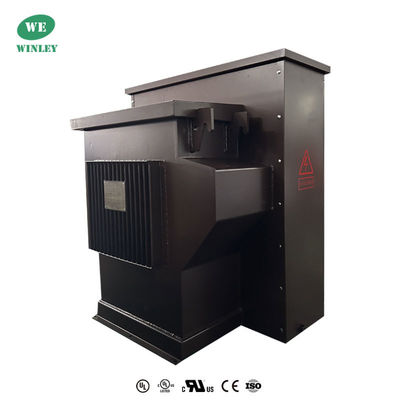

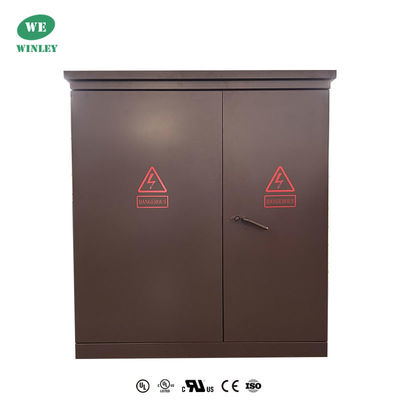

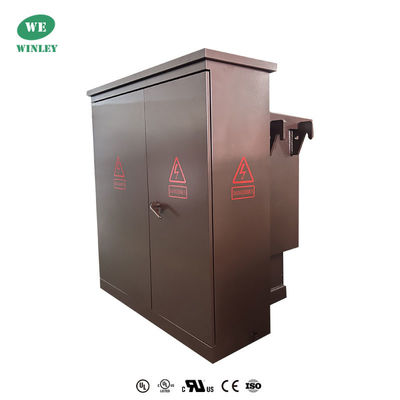

Fotos do produto

Desenhos técnicos

Características padrão

• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.
• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.
• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após a abertura da porta de baixa tensão.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.
• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de capacidade total das torneiras acima e abaixo do valor nominal.
• Um buraco de mão de 10 x 18 (ou 14 x 25) na tampa do reservatório do transformador.
• Projetado, fabricado e testado em conformidade com as mais recentes normas ANSI.

Estrutura do produto

1) A parte do transformador e a parte do gabinete de comando da versão dos Estados Unidos, da qual a parte do transformador é uma estrutura totalmente selada,e o óleo isolante pode ser dois tipos de óleo de ponto de ignição elevado ou óleo comum.

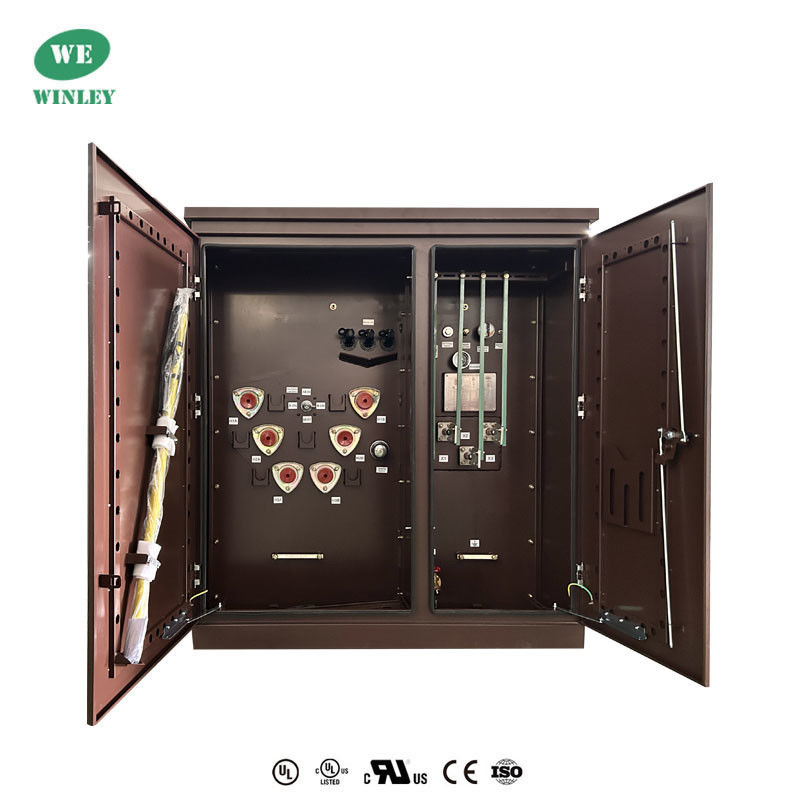

2) O gabinete de controlo é dividido numa sala de alta tensão e numa sala de baixa tensão.

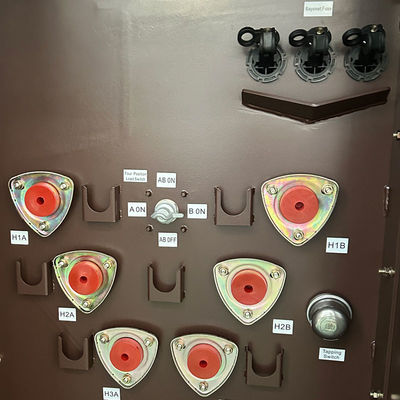

3) A sala de alta tensão está equipada com: tomada de cabo de alta tensão, detector de relâmpagos, manobra de comando do interruptor de carga, manobra do interruptor de toque de não-excitação, fusível de ligação, válvula de liberação de pressão,termômetro, manômetro de pressão, manômetros de posição de óleo, plugues de enchimento de óleo, válvulas de descarga de óleo, etc., interruptores de carga, trocadores de torneiras de excitação, fusíveis de ligação, etc.são todos imersos no óleo do transformador juntamente com o núcleo do transformadorO cabo de alta tensão e o transformador estão ligados por conectores de cabo de cotovelo.
4) O lado de baixa tensão pode ser instalado com disjuntores de ar, transformadores de corrente, bem como medidores de energia elétrica, amperímetros e voltímetros,e circuitos de saída e dispositivos de compensação de capacidade podem ser configurados de acordo com as necessidades do utilizador.

Especificações

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.

Porquê escolher-nos?

• A gama de produtos abrange de 45 KVA a 5500 KVA, com uma tensão nominal de até 34,5 KV, conforme ou superior a normas como DOE 2016, IEEE/ANSI, CSA,CEI,A NEMA.
• Os produtos possuem certificação UL/cUL (números de certificado: UL-US-2431836-0, UL-CA-2423202-0) e podem obter UL (autorização de parceiro) com base nos pedidos dos clientes.
• Os nossos produtos são exportados em grandes quantidades para regiões como a América do Norte e as Filipinas.juntamente com um serviço pós-venda profissional e confiável, garantindo uma entrega rápida dentro de 7 a 35 dias.
