| Nome da marca: | WINLEY |
| Número do modelo: | ZGS-1000/34.5 |
| Quantidade mínima: | 1unit |
| preço: | $5000-$150000 |
| Detalhes da embalagem: | Plywood case |
| Condições de pagamento: | T/T |

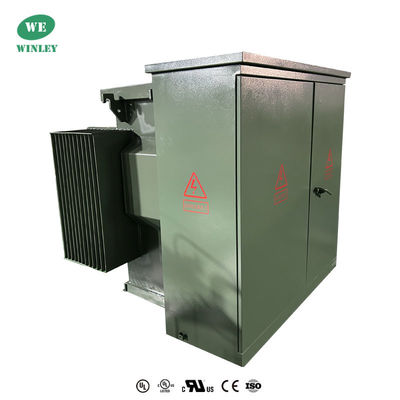

1000Kva Transformador de três fases montado em pads 304 distribuição de aço inoxidável 12000V imerso em óleo UL / cUL certificado
Transformador montado em pads de três fases amplamente utilizado em sistemas de distribuição de energia, sistemas de energia solar e Crypto Mining.Três fases Pad montado transformador pode ser projetado para UL normas listadas e possuem totalmente fechado compartimentos terminais resistentes a adulterações, disponível em configurações pré-mortas ou pré-vivas, para aplicações de alimentação em circuito ou radial, utilizando óleo mineral, ou EnvirotempTM FR3TM ecológico.
WINLEY é um fabricante e fornecedor profissional de transformadores montados em almofadas, Vários padrões internacionais podem ser personalizados para o seu transformador, como: IEEE/ANSI(C57.12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA, WINLEY produz transformadores com certificações UL/cUL, ISO, CE etc, e também podemos solicitar UL (autorização de parceiro), SASO, SONCAP, etc.De acordo com as exigências do cliente.
Capacidades de concepção
Capacidade: 75 kVA 5000 kVA
Voltagem primária: 34,5 KV,240,94 KV,130,8 KV,13.2KV,12.47KV,4.16KV ou outros
Voltagem secundária :690Y/400,480Y/277, 208Y/120,240Y/120 ou outras
Tipo de alimentação: alimentação circular, alimentação radial
Normas: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA
Dados principais
| Tipo de transformador | Pad montado |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Três fases |
| Capacidade | 1 MVA (1000 KVA) |
| Grupo de vetores | Dyn1 |
| Voltagem primária | 12000V |
| Voltagem secundária | 480Y/277 |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância | 50,75% |
| Normas de eficiência | Cumprir os padrões DOE 2016 e ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Material do reservatório | 304 aço inoxidável |
| Dimensões | 72'' W x 62' D x 63' H |
| Peso | 6734 libras. |
| Eficiência em % | 99.20% |
| Sem perda de carga (em watts) | +/- 1,290 W |
| Perda de carga total (em watts) a 100% | +/- 8,450 W |

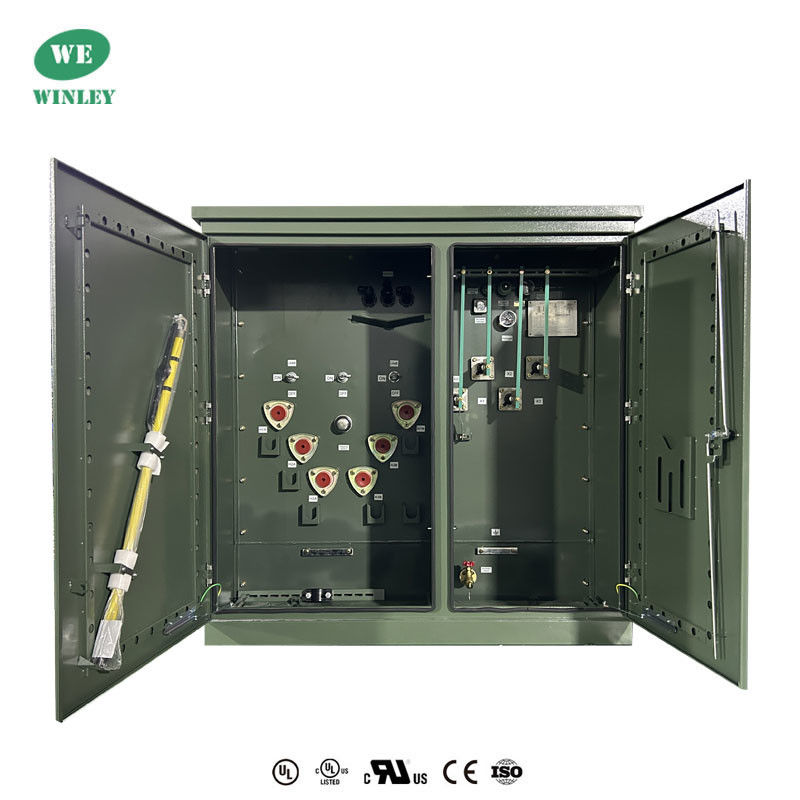

Estrutura
Desenho
Especificações
| Potência nominal (KVA) |
Alta tensão (KV) |
Baixa Tensão (V) |
Perda sem carga (W) |
Perda de carga (W) |
Altura (mm) |
Profundidade (mm) |
Largura (mm) |
Peso (kg) |
Peso (Lb) |
| 75 KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 ou outros |
277 V 347 V 480 V 600 V 120/240 V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735 KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
