1000KVA Transformador de bobina fundida de três fases 11KV a 433KV Transformador de distribuição de energia fundida de resina epoxi tipo seco

Nome da marca:	WINLEY
Número do modelo:	SCB10-1000/11
Quantidade mínima:	1unit
preço:	$1000-$10000
Detalhes da embalagem:	Plywood case
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Certificação:

CE,ISO

Tipo:

Transformador fundido de resina epoxi

Voltagem nominal de entrada:

11000V

Tensão de saída nominal:

Classe de isolamento:

F (155°C)

Método de arrefecimento:

AN/AF

Material de enrolamento:

Alumínio

Aumento da temperatura:

100 mil.

Revestimento:

Supply Ability:

1000set/month

Destacar:

Transformador de bobina fundida de 11 KV

Transformador de bobina fundida de 1000 KVA

Transformador de bobina fundida de 433KV

Descrição do produto

1000KVA Transformador de bobina fundida de três fases 11KV a 400KV Transformador de distribuição de energia fundido de resina epoxi tipo seco

Os transformadores de bobina fundida da WINLEY são projetados, construídos e testados de acordo com os mais altos padrões da indústria, incluindo NEMA, ANSI C.57Eles são projetados para aplicações internas e externas e precisam de manutenção mínima devido à sua construção robusta.

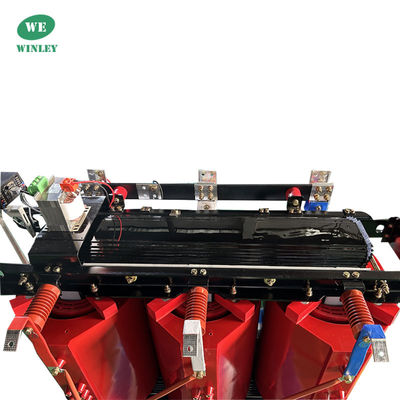

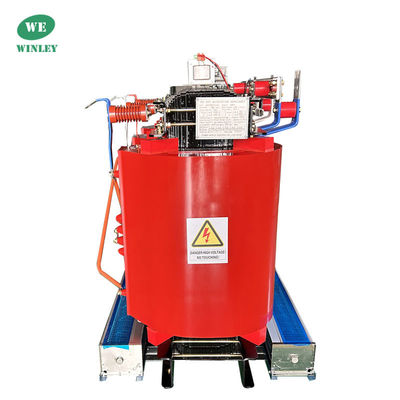

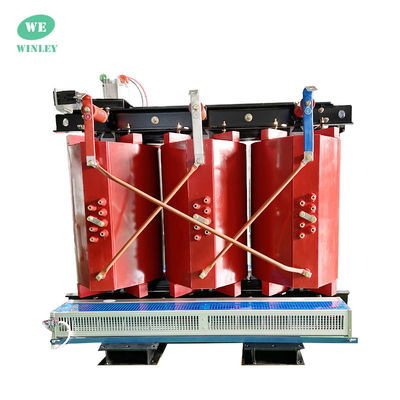

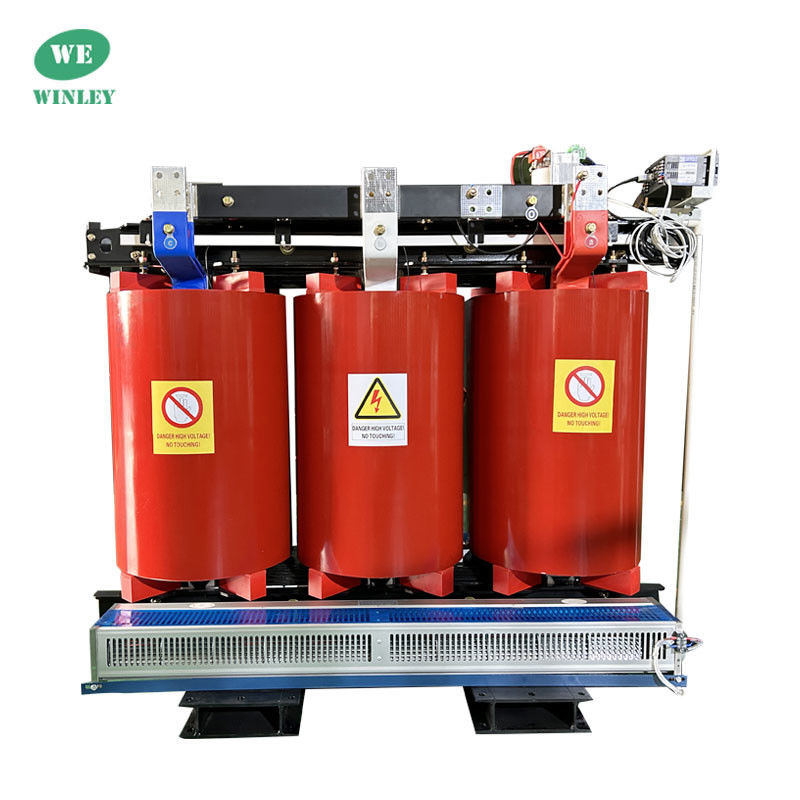

Fotos do produto

1000KVA Transformador de bobina fundida de três fases 11KV a 433KV Transformador de distribuição de energia fundida de resina epoxi tipo seco 0

1000KVA Transformador de bobina fundida de três fases 11KV a 433KV Transformador de distribuição de energia fundida de resina epoxi tipo seco 1

1000KVA Transformador de bobina fundida de três fases 11KV a 433KV Transformador de distribuição de energia fundida de resina epoxi tipo seco 2

1000KVA Transformador de bobina fundida de três fases 11KV a 433KV Transformador de distribuição de energia fundida de resina epoxi tipo seco 3

Dados principais

Dados das especificações dos transformadores de 1000kva
- Não, não.	Detalhes	Unidade	Especificações	Observação
1	Tipo	~	resina fundida, tipo seco
2	Capacidade nominal	KVA	1000
3	Número de fase	~	3
4	Voltagem de entrada nominal	kV	11	Delta
5	Tensão de saída nominal	kV	0.4	Wye-N
6	Tipo de toque	~	fora de circuito
7	Faixa de toque	%	± 2*2,5%
8	Método de arrefecimento	~	AN/AF
9	Frequência nominal	Hz	50
10	Grupo de vetores	~	Dyn11
11	Classe de isolamento	~	F
12	Aumento da temperatura	K	100
13	Perda de descarga	W	1770	Tolerância de 10%
14	Perda de carga (120°C)	W	8130
15	Impedância	%	6
16	Grau de IP	~	Proteção IP54
17	Dimensão do compartimento	mm	150010001200	Apenas para referência
18	Massas	Quilos	2500	Apenas para referência
19	Material de enrolamento	~	Alumínio ou cobre
20	Material do núcleo	~	aço de silício
21	Condição de serviço	~	em interiores
22	Nível do mar	M	≤ 1000
23	Acessórios	~	Ventiladores de arrefecimento, regulador de temperatura
24	Temperatura ambiente	°C	de -5 a +40
25	Padrão	~	AS60076

Desenhos técnicos

1000KVA Transformador de bobina fundida de três fases 11KV a 433KV Transformador de distribuição de energia fundida de resina epoxi tipo seco 4

Especificações padrão

Auto-refrigeração (ANN/AN)
60 Hz
Enrolamentos de alumínio (Al)
Tubos primários +/-2 x 2,5%
Cobre de autocarro terminal adequado para cabos
Melhorias opcionais
Refrigeração por ar forçado (AFN/AF)
50/60 Hz
Enrolamentos de cobre (Cu)
Aumento de 80°C Disponível

Opcional

Configuração da subestação da unidade ou do padmount
NEMA 2, 3R, 4, 4X e 12
Coordenação do autocarro com o equipamento de comutação (configuração unidade-subestação)
Termômetros analógicos ou digitais
Resistências de terra neutra (NGR) e monitorização
Caldeiras de banda anticondensação
Mitigação de onda de comutação R.C. Snubber
Relais de proteção contra falhas no solo (GFR)

1000KVA Transformador de bobina fundida de três fases 11KV a 433KV Transformador de distribuição de energia fundida de resina epoxi tipo seco 5

Especificações

Especificações do produto
Capacidade nominal (KVA)	Alta tensão (KV)	Baixa Tensão (KV)	Símbolo de ligação	Perda sem carga (W)	Perda de carga (W)	Não há corrente de carga (%)	Dimensão LWH (mm)	Peso (Kg)
100	6KV 6.3KV 10 kV 10.5KV 11 kV	0.4KV	Dyn11 Sim, sim.	540	1990	2.4	160013002200	520
315				970	4080	1.8	180013502200	1085
500				1350	5790	1.8	200014002200	1520
630				1530	6840	1.6	200014002200	1820
1000				2070	9780	1.4	245014502200	2550
1250				2380	11500	1.4	230015002200	2900
1600				2790	13800	1.4	240015502200	3490
2000				3240	16300	1.2	260016002200	4220
2500				3870	19300	1.2	260016002200	4955

Processo de produção

1000KVA Transformador de bobina fundida de três fases 11KV a 433KV Transformador de distribuição de energia fundida de resina epoxi tipo seco 6

1000KVA Transformador de bobina fundida de três fases 11KV a 433KV Transformador de distribuição de energia fundida de resina epoxi tipo seco 9

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
