| Nome da marca: | WINLEY |
| Número do modelo: | ZGS-1000/13.8 |
| Quantidade mínima: | 1unit |
| preço: | $5000-$150000 |
| Detalhes da embalagem: | Plywood case |
| Condições de pagamento: | T/T |

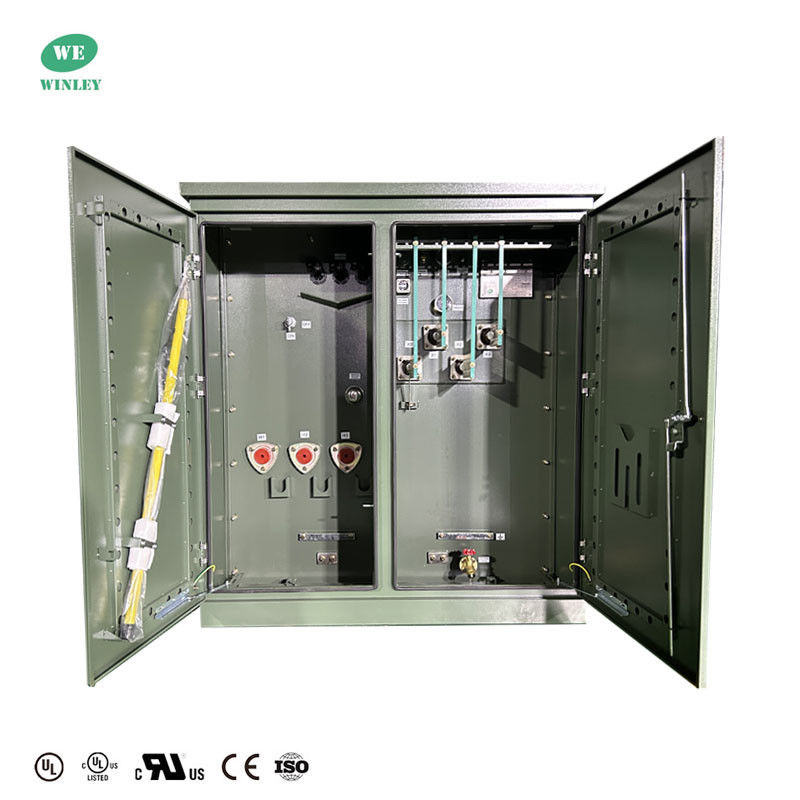

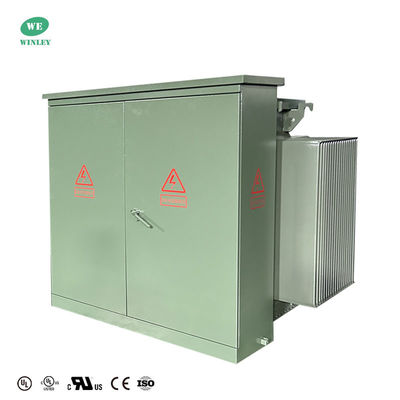

Transformador de distribuição imerso em óleo de três fases de 1000Kva com pad 13.8KV a 480V com certificado UL
Porquê escolher-nos?
Capacidades de concepção
Dados principais
| - Não, não. | Detalhes | Unidade | Especificações |
| 1 | Tipo | ~ | Montagem de almofada, alimentação radial |
| 2 | Capacidade nominal | KVA | 1000 |
| 3 | Número de fase | ~ | 3 |
| 4 | Voltagem primária | V | 13800 |

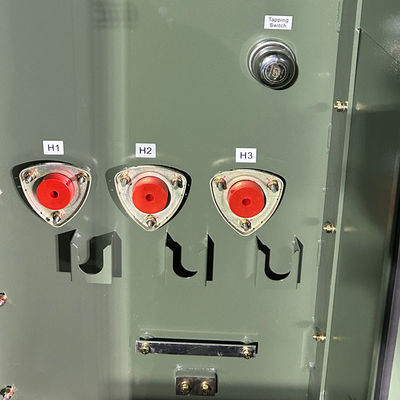

| 5 | Terminação primária | ~ | Classe 15kV, BIL95kV, 200A bem & inserir |
| 6 | Voltagem secundária | V | 480Y/277 |

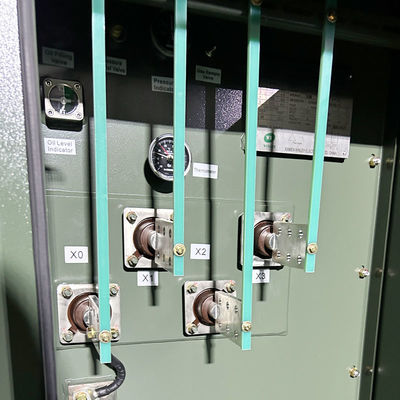

| 7 | Conexão secundária | ~ | Espada de 6 buracos |
| 7 | Tipo de toque | ~ | Interceptação fora do circuito |
| 8 | Faixa de toque | % | ± 2*2,5% |
| 9 | Método de arrefecimento | ~ | ONAN |
| 10 | Frequência nominal | Hz | 60 |
| 11 | Grupo de vetores | ~ | Dyn1 |
| 12 | Classe de isolamento | ~ | A (105°C) |
| 13 | Aumento da temperatura | K | 65 |
| 14 | Perda de descarga | W | 1150 |
| 15 | Perda de carga (85°C) | W | 9800 |
| 16 | Impedância | % | 4.0~6.0 |
| 17 | Material de enrolamento | ~ | Alumínio |
| 18 | Material do núcleo | ~ | aço de silício |
| 19 | Material de arrefecimento | ~ | Óleo mineral |
| 20 | Materiais para a habitação | ~ | aço revestido (Munsell bell green) |
| 23 | Condição de serviço | ~ | em ambientes interiores ou exteriores |
| 24 | Nível do mar | M | ≤ 1000 |
| 25 | Padrão | ~ | IEEE C57.159 |
Desenhos técnicos
Estrutura
Os transformadores trifásicos WINLEY® são poderosos, confiáveis e concebidos com o ambiente em mente.Estes transformadores oferecem maior fiabilidade e proteção contra falhas de equipamentos críticos.
Especificações
| Potência nominal (KVA) |
Alta tensão (KV) |
Baixa Tensão (V) |
Perda sem carga (W) |
Perda de carga (W) |
Altura (mm) |
Profundidade (mm) |
Largura (mm) |
Peso (kg) |
Peso (Lb) |
| 75 KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 ou outros |
277 V 347 V 480 V 600 V 120/240 V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735 KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Aplicação
Os transformadores montados em almofadas são uma parte essencial das redes de distribuição modernas e são utilizados em sistemas de distribuição de energia subterrâneos modernos.Fornecem uma distribuição de energia eficiente e fiável em diversos ambientes, incluindo residencial, comercial, armazenamento de energia, bonde, utilidade, etc. Eles são amplamente utilizados na região das Américas devido à sua durabilidade, fácil manutenção e características de segurança.
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
