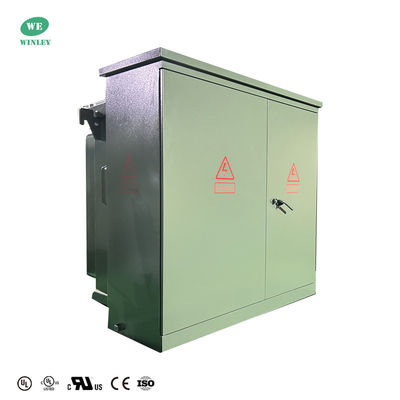

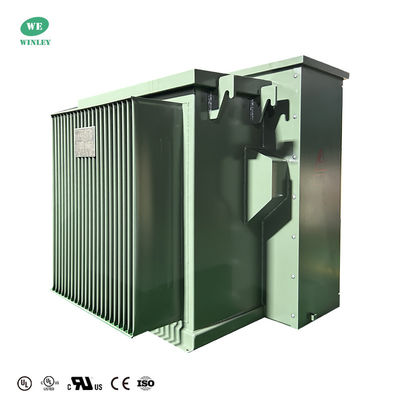

UL Certified 3 Phase Pad Mounted Transformer Oil Immersed 500Kva 34,5KV a 208Y Dead Front Loop Feed

Resumo

O transformador trifásico, montado em uma almofada, mergulha o interruptor de carga e o fusível no lado de alta tensão do transformador, com o núcleo e os enrolamentos do transformador no mesmo tanque de óleo,tem as vantagens da estrutura avançada, desempenho fiável, poupança de energia e redução do consumo, utilização flexível, forte adaptabilidade e vantagens económicas.

Porquê escolher-nos?

1. A WINLEY produz uma gama completa de transformadores montados em pads de três fases com uma capacidade de 45kva-5500KVA e uma tensão de até 34,5KV. Os produtos atendem ou até excedem os padrões do DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, etc.
2. O transformador trifásico montado em almofadas produzido pela WINLEY obteve a certificação UL/cUL (número do certificado: UL-US-2431836-0, UL-CA-2423202-0),e pode solicitar UL (autorização de parceiro) de acordo com os requisitos do cliente.
3. Os nossos produtos são exportados para a América do Norte, América do Sul, Filipinas e outros lugares em grandes quantidades.Serviço pós-venda profissional e fiável, e pode entregar as mercadorias rapidamente dentro de 7-35 dias.

Dados principais

Características padrão

• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.

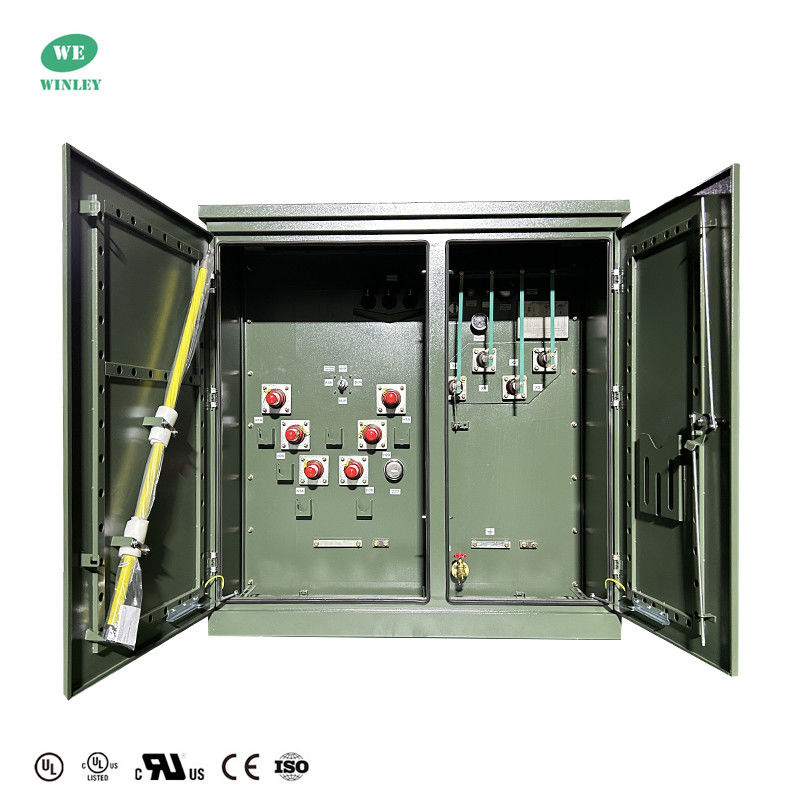

• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.
• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após
A porta de baixa tensão é aberta.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.
• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de capacidade total das torneiras acima e abaixo do valor nominal.
• Um buraco de mão de 10×18 (ou 14×25) na tampa do tanque do transformador.
• Tinta verde-oliva (Munsell 7GY 3.29/1.5).
• Projetado, fabricado e testado de acordo com as mais recentes normas ANSI

Desempenho

1. Seguro e confiável: Utilizam equipamentos eficientes de protecção do isolamento e de dissipação de calor, com uma estrutura de gabinete de cabos bem concebida que garante a segurança e a fiabilidade.permitindo 2 vezes a sobrecarga durante 2 horas e 10,6 vezes a sobrecarga durante 7 horas sem afetar a sua vida útil.
2. Conexões convenientes: O uso de enchufes de cotovelo facilita a ligação de cabos de entrada de alta tensão, permitindo operações de ligação e desconexão sob alimentação.
3. Forte capacidade de defesa: Podem resistir eficazmente aos picos de tensão instantâneos, protegendo os equipamentos de energia contra danos.Um fusível dual-sensível (temperatura e corrente) que protege contra falhas de curto-circuito no lado secundárioFusível de proteção contra limitação de corrente de reserva (ELSP): protege contra falhas no interior do transformador e no lado de alta tensão.
4. Fornecimento de energia flexível: Podem ser de tipo terminal ou de tipo de rede de anel, permitindo que um transformador forneça energia a outro, aumentando a distância e a confiabilidade do fornecimento de energia.
5. Economia energética e protecção do ambiente: concebido tendo em conta a eficiência energética e a protecção do ambiente.

Desenhos técnicos

Especificações

Ensaios de fábrica

• Teste de resistência ao enrolamento
• Teste de resistência ao isolamento
• Teste de erro da relação de tensão
• Teste de impedância de curto-circuito
• Ensaio sem perda de carga (wattagem)
• Ensaio de perda de carga (wattagem)
• Teste de resistência à tensão induzida
• Teste de resistência à tensão da fonte separada
• Teste de integridade de pressão

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
