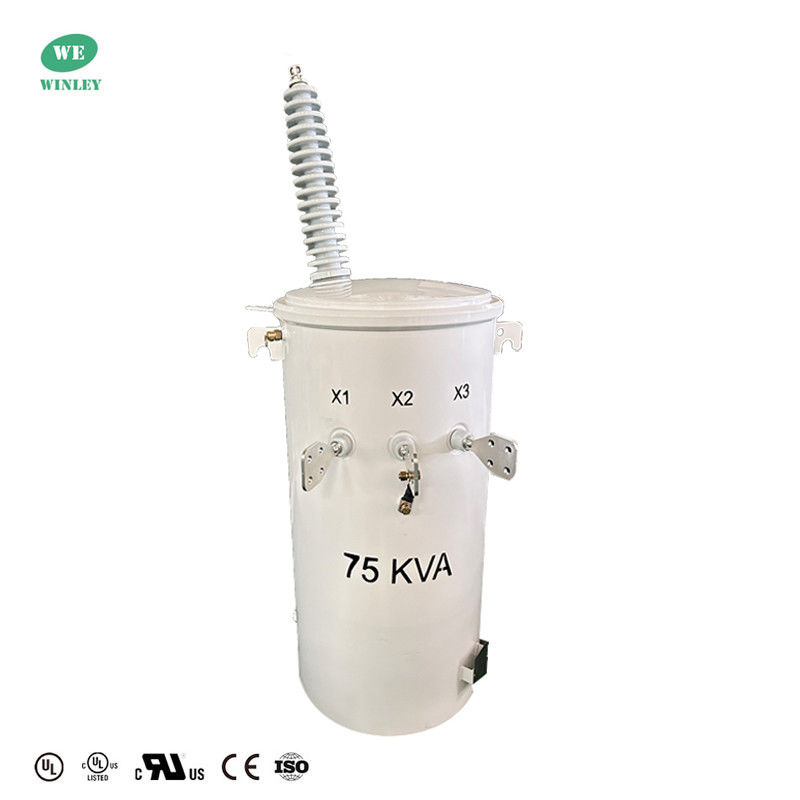

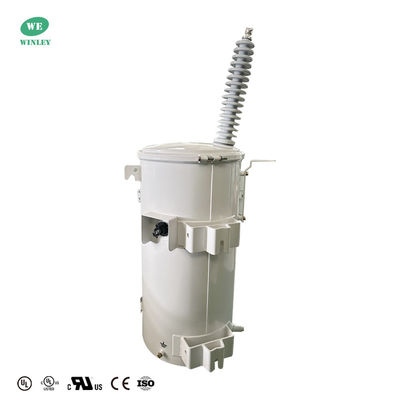

75KVA Transformador de distribuição de pólo montado de fase única Óleo imerso em tanque 12470V 304SS Líquido Preenchido

Capacidades de projeto de transformadores monofásicos montados em postes

• Nomes de tensão primária: 13,8 kV;12.47 kV;2.4;7.2 kV;14.4 kV;240,94 kV;34.5 kV;270,6 kV, ect.
• Nomenclaturas de tensão secundária:120/240V; 240/480V; 347/600Y; 277V; 347V
• Grupo de vetores: II0/II6
• TÍPO: convencional/CSP
• BIL: 30-200 kV
• Normas: IEEE/ANSI/CSA/IEC/DOE
• AplicaçãoDistribuição, serviços públicos
• Certificado:UL/CUL,CE,ISO

Especificações técnicas dos transformadores monotípicos

Transformador montado num pólo de fase única Características

• Sistema de qualidade certificado ISO 9001
• Cumprir a norma de eficiência energética do DOE ou exceder as normas ANSI/IEEE e CSA
• Caminhões de carga
• Pedaços de fixação de grelhas
• Porcelana de alta tensão montada na tampa
• Cobre (s) com terminais de fecho
• Tubos de baixa tensão com terminais de fecho ocular
• Faixa de aterragem neutra de baixa tensão (não mostrada) (apenas de 10 a 50 kVA de classe B-2 e B-3)
• Suporte ANSI (brackets) com placa de identificação com laser inscrita no bracket inferior
• Capa isolada de poliéster
• Montagem de revestimento auto-ventilado e de recolocação
• Suportes de suporte para o núcleo/espirais da linha central
• Condutores de baixa tensão
• Empilhadeira de enchimento de óleo com correia de cobertura
• Pedaço de aterramento do tanque
• Fluido isolante não-PCB

Transformador montado num pólo de fase única Desenhos do produto

Características principais:

* Opção disponível de fluido FR3 para maior segurança contra incêndio ou óleo mineral de qualidade elétrica
* Cumprir ou exceder os padrões da indústria, incluindo ANSI, NEMA e DOE eficiência energética
* Construído com o EPRI-recomendado design tipo núcleo entrelaçado para maior resistência a ondas de tensão lateral baixa
* As buchas de polímero de baixa tensão são padrão a 5-50 kVA
* Núcleos e bobinas concebidos para uma elevada fiabilidade e baixas taxas de falha de campo: disponíveis em aço eléctrico ou amorfo orientado para grãos
* O design de cobertura abobadada e a banda de cobertura formada proporcionam uma maior capacidade de resistir à pressão, eliminando o sobrepeso da bucha e melhorando a retenção da cobertura
* O projeto de buchas de alta tensão melhora a proteção das juntas e a vedação
*Configurável com as especificações do Rural Utilities Service (RUS)

Transformador montado num pólo de fase única Especificações

Classificações

• Cumprir/exceder as classificações de eficiência DOE 2016
• Conforme a norma ANSI/IEEE #C57.12.00
• Conforme a norma ANSI/IEEE #C57.12.20
• Conforme a norma ANSI/IEEE #C57.12.28
• Conforme a norma ANSI/IEEE #C57.12.31
• Conforme a norma ANSI/IEEE C57.12.70
• Conforme a norma ANSI/IEEE C57.12.80
• Conforme a norma ASTM D3487

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
