Transformador Monofásico de Montagem em Poste de 100 Kva, Duplo Enrolamento, Distribuição de Energia, Transformador Imerso em Óleo, 34,5kv Para 120v ANSI IEEE Com Certificação UL

Os transformadores de distribuição monofásicos, preenchidos com óleo e montados em poste da WINLEY’ são projetados para atender às cargas de distribuição aérea residencial. Eles também são adequados para cargas comerciais leves, iluminação industrial e diversas aplicações de energia. Esses transformadores são projetados para as condições de aplicação normalmente encontradas em sistemas de distribuição de energia de concessionárias de eletricidade.

Por que nos escolher

Os transformadores de montagem em poste da WINLEY, com certificação UL/cUL, oferecem capacidade de 10-333 kVA e excedem os padrões ANSI, IEEE, CSA, IEC60076. Com décadas de experiência, oferecemos suporte técnico completo e exportamos globalmente para a América do Norte/Sul e Sudeste Asiático. Nossos projetos seguros, estáveis e eficientes reduzem os custos operacionais para soluções de energia confiáveis.

Dados Principais

Desenho

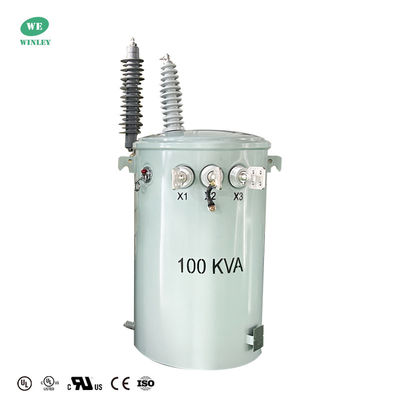

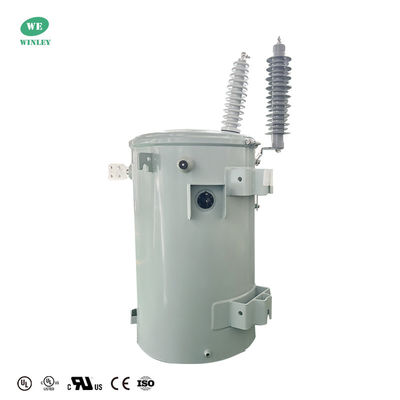

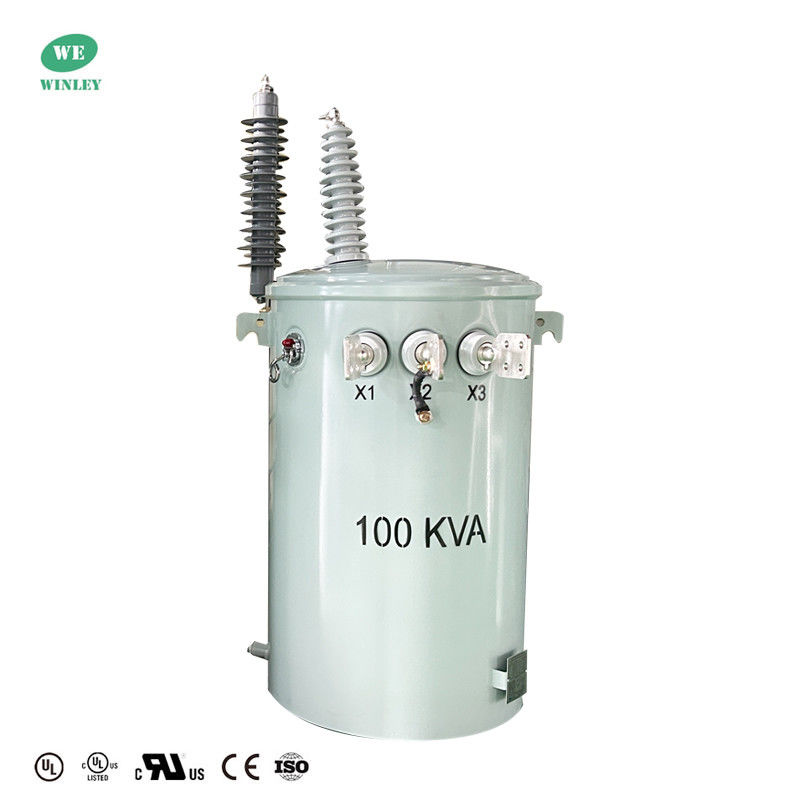

Este transformador de distribuição aérea monofásico (100 KVA) é preenchido com líquido e montado em poste, com primário de 34500GrdY/19920V (125 kV BIL) e secundário de 120/240V (30 kV BIL). Apresentando um comutador de derivação de 5 posições, enrolamentos de cobre e isolamento Classe E, ele usa óleo vegetal biodegradável e autoresfriamento (KNAN). Atende DOE 2016/ANSI/IEEE, oferece 99% de eficiência, 51 dBA de som e um tanque de aço resistente à corrosão (cinza ANSI). Montado por meio de suportes de suspensão com provisões de aterramento.

Recurso Padrão

• Atende ao Padrão de Eficiência Energética DOE ou excede os padrões ANSI/IEEE e CSA
• Olhais de elevação

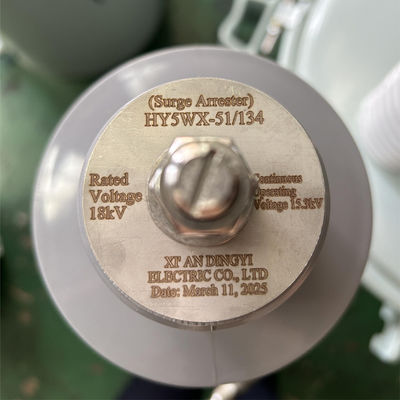

• Almofadas de montagem de pára-raios

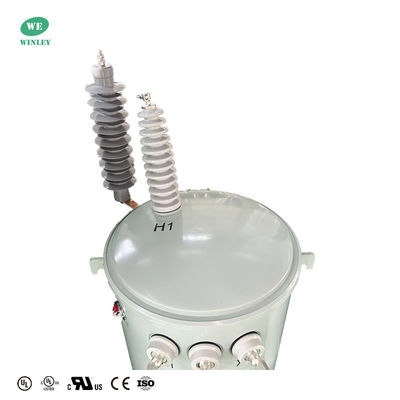

• Porcelana de alta tensão montada na tampa
• Bucha(s) com terminal de olhal
• Buchas de baixa tensão com terminais de olhal
• Correia de aterramento neutro de baixa tensão
• Suportes de suporte ANSI (suportes de suspensão) com placa de identificação gravada a laser no suporte inferior
• Tampa isolada de poliéster
• Conjunto de tampa autoventilante e selante
• Núcleo
• Bobina
• Suportes de suporte do conjunto núcleo/bobina da linha central
• Fios de baixa tensão
• Bujão de enchimento de óleo com correia de aterramento da tampa
• Almofada de aterramento do tanque

Classificações

• Atende/Excede as Classificações de Eficiência DOE 2016
• Está em conformidade com ANSI / IEEE #C57.12.00
• Está em conformidade com ANSI / IEEE #C57.12.20
• Está em conformidade com ANSI / IEEE #C57.12.28
• Está em conformidade com ANSI / IEEE #C57.12.31
• Está em conformidade com ANSI / IEEE C57.12.70
• Está em conformidade com ANSI / IEEE C57.12.80
• Está em conformidade com ASTM D3487

Especificações

Processo de produção

Perguntas frequentes

1. P: Posso ter um pedido de amostra?

R: Sim, aceitamos pedidos de amostra para testar e verificar a qualidade.

2. P: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3. P: Quanto tempo dura a garantia?

R: 24 meses a partir de B/L. Se houver algum problema com os acessórios, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos, forneceremos acessórios facilmente danificados gratuitamente. Também podemos fornecer suporte técnico, se você precisar.

4. P: O OEM/ODM está disponível?

R: Sim, está! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cor personalizada e função especial.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. Suas outras ideias sobre o produto, podemos ajudá-lo a projetar e colocá-las em produção. Os serviços personalizados acima devem ser confirmados antes da produção.

5. P: Como controlar a qualidade dos produtos?

R: Nossa empresa possui a tecnologia principal, todos os tipos de produtos possuem certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fabricar produtos de acordo com os desenhos. Cada processo tem instrutores técnicos. Os supervisores de controle de qualidade inspecionarão regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes abrangentes de qualidade quando os produtos forem concluídos.
