Transformadores de Montagem em Almofada Monofásicos de 75Kva para Distribuição de Energia Externa Step Down 12.47KV Padrões ANSI IEEE

Por que nos escolher

1. O transformador monofásico WINLEY obteve a certificação UL/cUL, com capacidade de 10-333KVA e tensão de até 34.5KV
2. Os produtos são projetados de acordo com vários padrões e atendem ou até mesmo excedem DOE 2016, IEEE, ANSI, CSA, IEC, NEMA e outros padrões.
3. A capacidade de entrega mensal é superior a 800 unidades, e a entrega rápida pode ser alcançada em 4 semanas.

Dados Principais do Transformador de Montagem em Almofada Monofásico

Transformador de Montagem em Almofada MonofásicoCaracterísticas Padrão

• Atende ou excede os padrões ANSI®, IEEE® e NEMA®
• Atende ao Padrão de Eficiência Energética DOE 10 CFR Parte 431 para transformadores de distribuição
• O revestimento do tanque excede os padrões IEEE Std C57.12.28™-2005 e IEEE Std C57.12.29™-2005 (apenas unidades de aço inoxidável)
• Total conformidade com os requisitos de integridade do invólucro do padrão IEEE Std C57.12.28™-2005
• Placa de identificação gravada a laser
• Dispositivos de elevação embutidos em aço inoxidável
• Dispositivos de aterramento do tanque
• Dispositivo automático de alívio de pressão
• Óleo mineral de grau elétrico
• Porta articulada com pinos e cilindros de dobradiça em aço inoxidável
• Bolso de trava flutuante para fácil alinhamento
• Parafuso de travamento da porta pentahead cativo em aço inoxidável
• Dispositivos de enchimento e drenagem de óleo
• Soleira removível
• Tampa do tanque abobadada soldada
• Poços de bucha de alta tensão - 200 A

Transformador de Montagem em Almofada MonofásicoDesenho

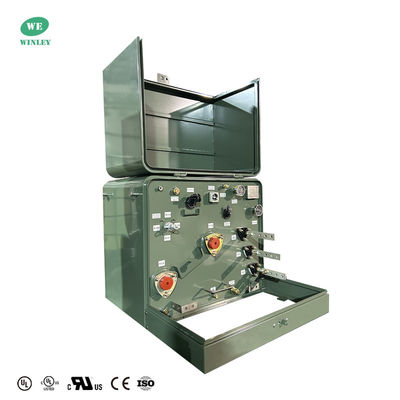

Este transformador de montagem em almofada monofásico de 75 KVA apresenta operação de alimentação em loop com primário de 12470GrdY/7200V (95 kV BIL) e secundário de 240/480V. Equipado com um comutador de derivação de 5 posições (passos de 2,5%), enrolamentos de cobre e resfriamento ONAN, inclui conexões primárias de frente morta, pára-raios e fusíveis de baioneta. Atende DOE 2016/ANSI/IEEE, usando isolamento de óleo mineral para distribuição confiável.

Característica de Desempenho

1) O revestimento do tanque do transformador de montagem em almofada monofásico excede C57,12.8 e C57,12.29. Total conformidade com os padrões de integridade do invólucro IEEE C57.12.28.

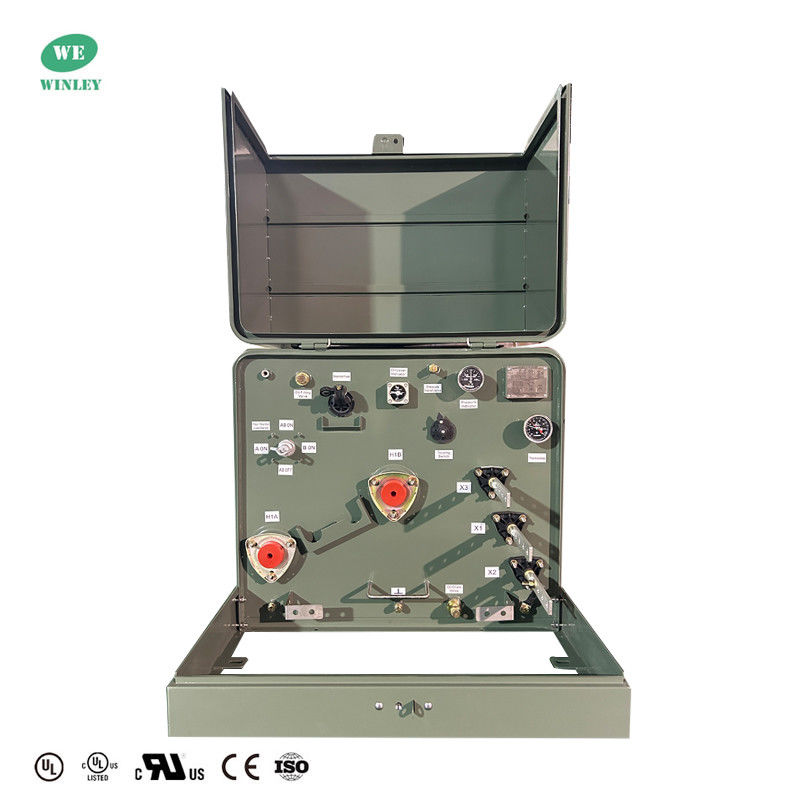

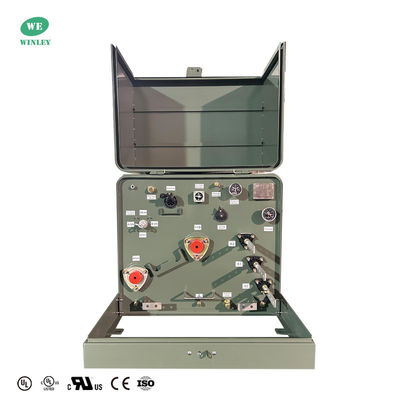

2) Dois poços de bucha de alta tensão universais fixados externamente para operação de alimentação em loop ou um poço de bucha fixado externamente para operação de alimentação radial.
3) Três buchas de baixa tensão fixadas externamente com pinos de cobre rosqueados, incluindo um terminal neutro totalmente isolado com fita de aterramento removível.
4) Suportes de bucha em relevo; Fundo do compartimento de óleo rebaixado.
5) Dispositivos de elevação em aço inoxidável rosqueados e montados embutidos.
6) Dispositivo automático de alívio de pressão.
7) Óleo mineral de grau elétrico com inibidor de oxidação.
8) Capuz removível com pinos e cilindros de dobradiça em aço inoxidável resistentes à corrosão. Invólucro de aço macio e soleira destacável fixada com hardware de aço inoxidável. Suporte de montagem de acessórios do painel frontal.
9) Superfícies superiores abobadadas no capuz e no compartimento de óleo para evitar a retenção de água.
10) Plugue de enchimento/nível de óleo; Plugue de dreno de óleo; Dispositivos de aterramento do tanque.
11) Conjunto de travamento resistente à corrosão com parafuso de segurança penta-cabeça cativo, porca flutuante e dispositivo para cadeado.

Especificação

Processo de produção

Perguntas frequentes

1. P: Posso ter um pedido de amostra?

R: Sim, aceitamos pedidos de amostra para testar e verificar a qualidade.

2. P: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3. P: Quanto tempo dura a garantia?

R: 24 meses a partir de B/L. Se houver algum problema com os acessórios, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos, forneceremos acessórios facilmente danificados gratuitamente. Também podemos fornecer suporte técnico, se você precisar.

4. P: OEM/ODM está disponível?

R: Sim, está! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cor personalizada e função especial.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. Suas outras ideias sobre o produto, podemos ajudá-lo a projetar e colocá-las em produção. Os serviços personalizados acima devem ser confirmados antes da produção.

5. P: Como controlar a qualidade dos produtos?

R: Nossa empresa possui a tecnologia principal, todos os tipos de produtos possuem certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fabricar produtos de acordo com os desenhos. Cada processo tem instrutores técnicos. Os supervisores de controle de qualidade inspecionarão regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes abrangentes de qualidade quando os produtos forem concluídos.
