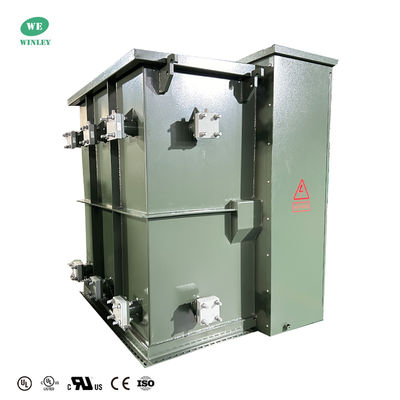

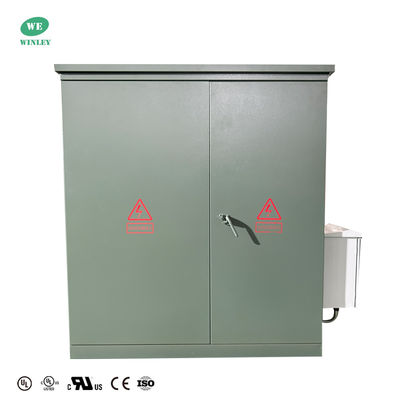

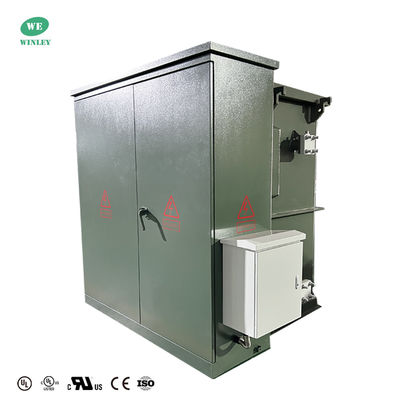

3 Pad de fase montado em transformador Distribuição de óleo de potência imerso 3750Kva Step-Down 34500V a 480Y ANSI IEEE DOE 2016 Com certificado UL / cUL

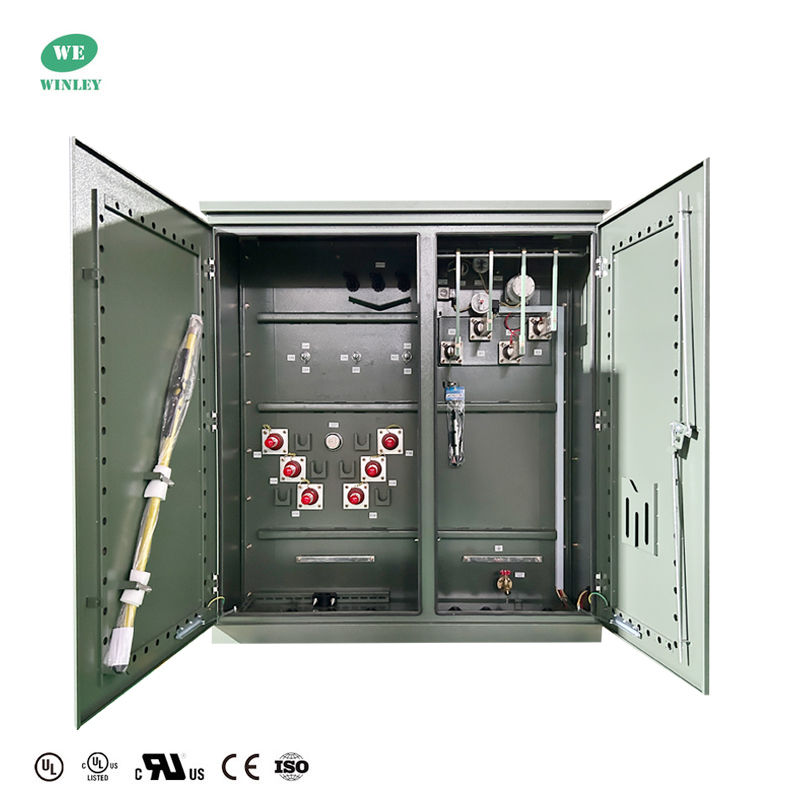

Um transformador padmount é um transformador de distribuição de utilidade pública montado no solo, que geralmente está alojado num armário de metal fechado, situado numa pequena almofada de concreto.Eles são geralmente fabricados em potências de cerca de 75 a cerca de 5000 kVa e muitas vezes incluem fusíveis e interruptores embutidos.. Um gabinete típico inclui um reservatório para segurar o conjunto núcleo/bobina do transformador montado em almofada, imerso em óleo ou semelhante,e um gabinete de fiação com compartimentos de fiação de alta e baixa tensão para encerrar as buchas de alta e baixa tensão, respectivamente, do transformador, etc.

Porquê escolher-nos?

• A WINLEY produz uma gama completa de transformadores montados em pads de três fases com uma capacidade de 45kva-5500KVA e uma tensão de até 34,5KV. Os produtos atendem ou até excedem os padrões do DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, etc.
• O transformador trifásico montado em almofadas produzido pela WINLEY obteve a certificação UL/cUL (número do certificado: UL-US-2431836-0, UL-CA-2423202-0),e pode solicitar UL (autorização de parceiro) de acordo com os requisitos do cliente.
• Os nossos produtos são exportados para a América do Norte, América do Sul, Filipinas e outros lugares em grandes quantidades.Serviço pós-venda profissional e fiável, e pode entregar as mercadorias rapidamente dentro de 7-35 dias.

Três transformadores montados em Phse Pad Dados principais

Desenhos técnicos

Estrutura do produto

• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.
• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.
• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após a abertura da porta de baixa tensão.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.
• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de capacidade total das torneiras acima e abaixo do valor nominal.
• Um buraco de mão de 10 x 18 (ou 14 x 25) na tampa do reservatório do transformador.
• Tinta verde-oliva (Munsell 7GY 3.29/1.5).
• Projetado, fabricado e testado em conformidade com as últimas normas ANSI

Ensaios de fábrica

• Teste de resistência ao enrolamento
• Teste de resistência ao isolamento
• Teste de erro da relação de tensão
• Teste de impedância de curto-circuito
• Ensaio sem perda de carga (wattagem)
• Ensaio de perda de carga (wattagem)
• Teste de resistência à tensão induzida
• Teste de resistência à tensão da fonte separada
• Teste de integridade de pressão

Especificações

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
