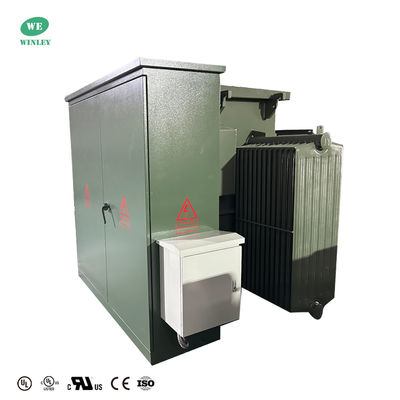

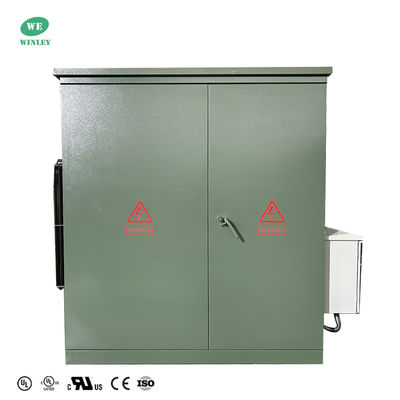

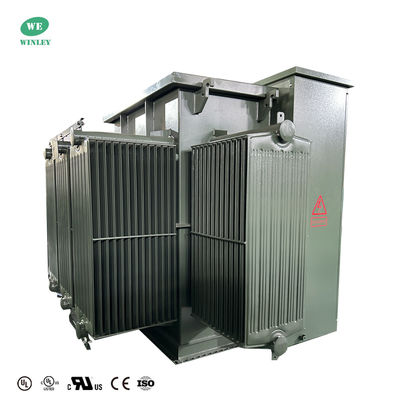

2500 kVA Pad montado Três-Fase Transformador de Distribuição Imerso em Óleo 34.5KV ANSI Normas IEEE

Definição

O transformador trifásico é um transformador de distribuição cheio de óleo concebido para uso exterior.Fusíveis e outros equipamentos auxiliares num compartimento fechado"Existe em construções de frente activa e frente morta, adequadas para alimentação em circuito e aplicações de alimentação radial, é concebida para instalação directamente no chão sem recintos de protecção adicionais.

Capacidades de concepção

• Capacidade: 75 kVA-5500 kVA
• Voltagem primária: 34,5 KV,240,94 KV,130,8 KV,13.2KV,12.47KV,4.16KV
• Voltagem secundária :690Y/400,480Y/277, 208Y/120,240Y/120
• Tipo de alimentação: alimentação em circuito, alimentação radial
• Normas: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 & C227.5), IEC, DOE 2016, NEMA

Porquê escolher-nos?

• A WINLEY produz uma gama completa de transformadores montados em pads de três fases com uma capacidade de 45kva-5500KVA e uma tensão de até 34,5KV. Os produtos atendem ou até excedem os padrões do DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, etc.
• O transformador trifásico montado em almofadas produzido pela WINLEY obteve a certificação UL/cUL (número do certificado: UL-US-2431836-0, UL-CA-2423202-0),e pode solicitar UL (autorização de parceiro) de acordo com os requisitos do cliente.
• Os nossos produtos são exportados para a América do Norte, América do Sul, Filipinas e outros lugares em grandes quantidades.Serviço pós-venda profissional e fiável, e pode entregar as mercadorias rapidamente dentro de 7-35 dias.

Três transformadores montados em Phse Pad Dados principais

Desenhos técnicos

O transformador de montagem de 2,5 MVA Pad fornece energia trifásica confiável com um delta primário de 34.500V e um secundário de 480Y/277V. Ele possui enrolamentos de cobre, um núcleo de aço,e fluido isolante de éster natural para alta eficiência (99Localizado num gabinete à prova de intempéries NEMA 3R com portas à prova de adulteração, inclui um trocador de torneiras de 5 posições, detectores de sobretensão e proteção contra sobrecorrência.De potência não superior a 1000 W, assegura uma distribuição de energia segura e eficiente.

Desempenho

1) A estrutura é compacta e razoável, e o volume é pequeno, o que é apenas cerca de um terço da caixa de troca de estilo europeu da mesma capacidade;
2) Estrutura totalmente selada e totalmente isolada, sem necessidade de instalar barreiras de segurança e garantia fiável da segurança pessoal;
3)Existem diversos sistemas de alimentação para os utilizadores escolherem, que podem adoptar uma fonte de alimentação terminal e realizar uma rede de anel ou uma fonte de alimentação dupla;
4) É adotado um transformador de potência S11 imerso em óleo, que apresenta baixas perdas, baixa elevação de temperatura e grande capacidade de sobrecarga;
5) São utilizados dois fusíveis (fusível de protecção de reserva + fusível de ligação) para protecção,e o fusível com fusível de ligação tem as características de dupla sensibilidade à corrente e à temperatura para garantir o funcionamento seguro e fiável do produto;

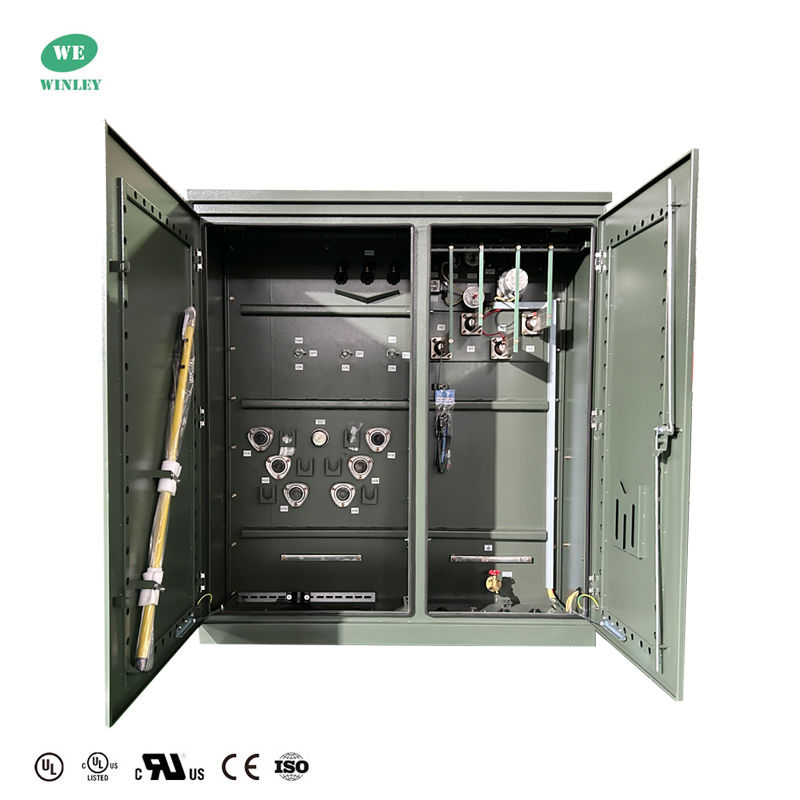

6) O conector de cabo de 200A pode ser ligado e desconectado sob carga e pode ser operado como um interruptor de carga em caso de emergência.
7) O enrolamento adota a ligação Dyn11 e o núcleo de ferro adota uma estrutura de três fases e quatro colunas, de modo que o produto pode funcionar sob qualquer carga assimétrica, e o ponto neutro não deriva,A tensão é estável., a qualidade da fonte de alimentação é elevada, o gabinete aquece, o ruído é baixo e o desempenho da protecção contra raios é bom;
8)O gabinete adota design anti-corrosição e tratamento especial de tinta de pulverização, bonito e novo, adequado para vários ambientes, e alcançar o efeito de embelezar a cidade.

Especificações

Processo de produção

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
