Subestação Inteligente Contêinerizada para Transformador, Tipo String, Subestações Integradas Inteligentes Tipo Caixa, Elevação de 3000kva, 800V para 35KV

Nome da marca:	WINLEY
Número do modelo:	S-3000/35
Quantidade mínima:	1 unidade
preço:	$1000-$10000
Detalhes da embalagem:	Caixa de madeira compensada
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Habilidade da fonte:

500 conjuntos/mês

Destacar:

Estação transformadora de 800 V a 35 KV

Estação de transformadores de contentores inteligentes

Estação transformadora em contêineres step-up

Descrição do produto

Estação de transformadores inteligentes em contêiner Tipo de corda Inteligente Subestações integradas Tipo de caixa Step-up 800V a 35KV

Resumo

Transforma a energia AC LV de inversores solares em AC de média tensão (MV) para integração na rede.O projeto compacto com proteção robusta garante um transporte marítimo/terrestre perfeito.

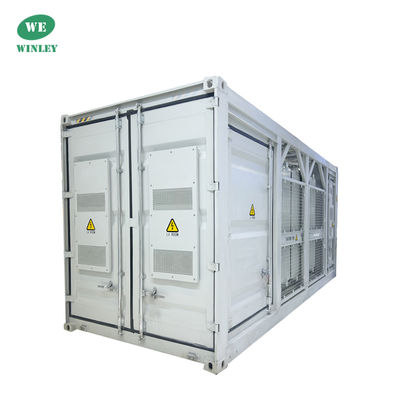

Subestação Inteligente Contêinerizada para Transformador, Tipo String, Subestações Integradas Inteligentes Tipo Caixa, Elevação de 3000kva, 800V para 35KV 0

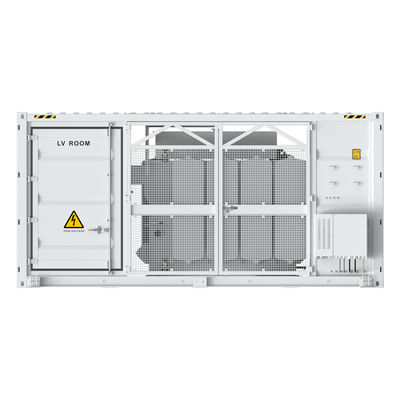

Subestação Inteligente Contêinerizada para Transformador, Tipo String, Subestações Integradas Inteligentes Tipo Caixa, Elevação de 3000kva, 800V para 35KV 1

Dados principais

Potência AC	3000 kVA
Voltagem nominal de entrada	800 V
Interruptores principais LV	ACB/MCCB
Tensão de saída nominal	11 kV, 15 kV, 20 kV, 22 kV, 30 kV, 33 kV, 35 kV 2
Frequência	50 Hz/60 Hz
Tipo de transformador	Embebidos em óleo
Tipo de refrigeração do transformador	ONAN
Transformadores	± 2 x 2,5%
Tipo de óleo de transformador	Óleo mineral (livre de PCB)
Grupo do vetor do transformador	Dy11-y11
Índice de eficiência máxima do transformador	Nível 1 ou Nível 2 Em conformidade com a EN 50588-1
Tipo de RMU	SF6 Isolado a gás
Unidade de protecção do transformador RMU	Unidade de interruptor de vácuo MV
Unidade de entrada/saída de cabo RMU	Unidade de cabo direto ou unidade de interrupção de carga do cabo
Transformador auxiliar	Transformador tipo seco, 5 kVA, Dyn11
Voltagem de saída do transformador auxiliar	400 / 230 Vac ou 220 / 127 Vac
Monitorização e protecção dos transformadores	Nível de óleo, temperatura do óleo, pressão do óleo e Buchholz
Grau de protecção da sala MV & LV	IP 54
Classificação da falha de arco interno do YBS	CAB A 20 kA
Protecção do relé MV	50/51, 50N/51N
LV Protecção contra sobrevoltagem	Tipo I+II
Proteção contra roedores	C5 Médio de acordo com a norma ISO 12944
Dimensões (W x H x D)	6,058 x 2,896 x 2,438 mm (20 ′′ recipiente HC)
Peso	< 22 t
Intervalo de temperatura de funcionamento	-25°C ~ 60°C 4 (-13°F ~ 140°F)
Umidade relativa	0% ~ 95%
Conexões AC MV-LV	Pre-cablado e pré-testado, sem cablagem interna no local
LV & MV Refrigeração de Sala	Refrigeração inteligente sem Air-cross para maior disponibilidade
Comunicação	Modbus-RTU
Normas aplicáveis	IEC 62271-202, EN 50588-1, IEC 60076, IEC 62271-200, IEC 61439-1

Desenhos técnicos

Principais vantagens:

Simplicidade: As unidades pré-fabricadas e pré-testadas eliminam os cabos internos no local.
Eficiência: Um transformador de alta eficiência maximiza o rendimento, um baixo consumo aumenta a produção de energia.
Inteligência: Monitorização em tempo real do transformador, do painel LV e da RMU. Sensores de parâmetros LV de alta precisão permitem o controlo remoto dos disjuntores ACB/MV.
Confiabilidade: Construção robusta que resiste a condições adversas. O refrigeração otimizada garante alta disponibilidade com fácil O&M. Testes abrangentes de componentes a soluções completas.

Aplicação

Subestação Inteligente Contêinerizada para Transformador, Tipo String, Subestações Integradas Inteligentes Tipo Caixa, Elevação de 3000kva, 800V para 35KV 5

As qualificações de Winley

Perguntas frequentes

1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
