Tipo transformador do óleo
>
Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE

Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE

Nome da marca: WINLEY
Número do modelo: S-2500/25
Quantidade mínima: 1 unidade
preço: $5000-$150000
Detalhes da embalagem: Caixa de compensado
Condições de pagamento: T/T
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE,ISO
Tipo:
Transformador de potência de subestação, tipo conservador
capacidade:
2,5MVA (2500KVA)
Voltagem primária:
24940V
Voltagem secundária:
480Y/277
Classe de resfriamento:
KNAN/KNAF
Material do Enrolamento:
Cobre
Grupo de vetores:
DYN1
Normas de eficiência:
Cumprir as normas ANSI/IEEE
Habilidade da fonte:
500 conjuntos/mês
Descrição do produto

2.5MVA Transformador de potência de subestação Conservador Tipo óleo imerso Step Down 24940V a 480V Normas ANSI IEEE





Este transformador de potência de subestação é um conservador de tipo pad montado e cheio de líquido, projetado para aplicações de alimentação radial trifásica confiáveis.1 MVA e um grupo vetor de DYN1O transformador funciona a uma tensão primária de 24.940 V (classe 25 kV) com um phasor delta e uma tensão secundária de 480 Y/277 V (1.Classe 2 kV) com uma configuração neutro-vermelho. Dispõe de um BIL primário de 110 kV e de um BIL secundário de 30 kV, funciona a 60 Hz e mantém um aumento de temperatura de 55 °C com isolamento de classe E para 120 °C. A classe de arrefecimento é KNAN/KNAF,e atende às normas de eficiência ANSI/IEEE, garantindo um elevado desempenho e durabilidade em ambientes de distribuição de energia exigentes.

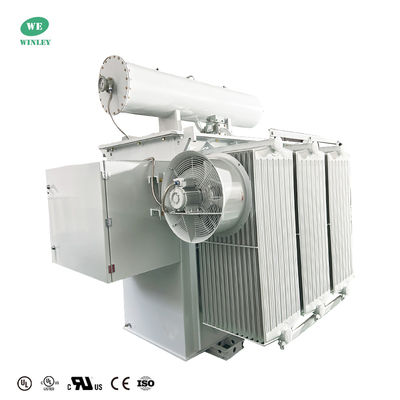

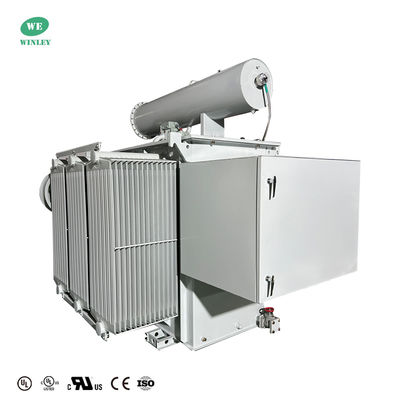

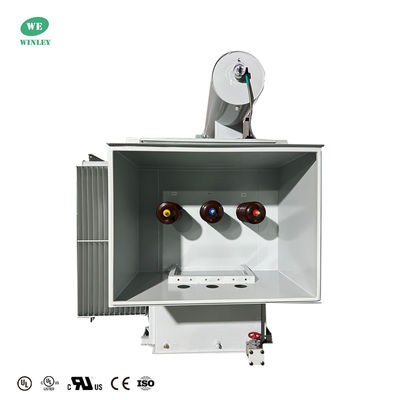

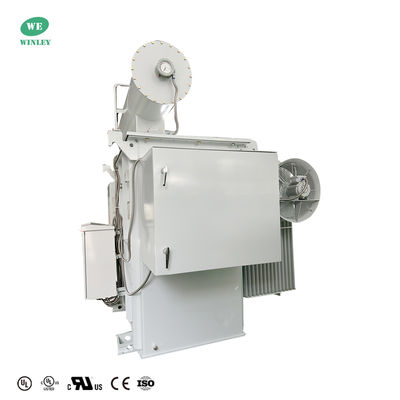

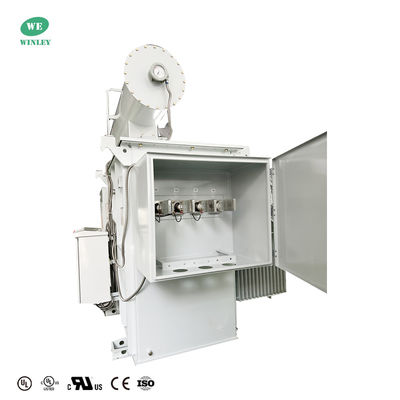

Fotos do produto



Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 0



Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 1



Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 2  Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 3



Dados principais



Tipo de transformador Transformador de potência de subestação, tipo conservador
Configuração do transformador Pad instalado cheio de líquido
Tipo de alimentação do transformador Alimentação radial
Fase Três fases
Capacidade 2,500 KVA/ 3,100 KVA
Grupo de vetores DYN1
Voltagem primária 24940V
Voltagem secundária 480Y/277
Frequência 60 Hz
Aumento da temperatura 55°C
Classificação de isolamento E
Classe de arrefecimento KNAN/KNAF
Normas de eficiência Cumprir as normas ANSI/IEEE
Material de enrolamento Cobre
Classificação da temperatura ambiente 40°C
Intervalo de temperatura de funcionamento ambiente -40°C a +40°C (-50°F a +104°F)



Desenhos técnicos



Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 4



Características padrão



  • Tipo de conservador, transformador de subestação de subestação de carga de líquido montado numa almofada
  • Alimentação radial trifásica, suporta a utilização em fase ascendente e descendente
  • Tanque e armário de aço revestido durável com acabamento epóxi resistente às intempéries
  • Medidores analógicos para controlo do nível de óleo, temperatura e pressão
  • Incluído o sistema automático de alívio de pressão, o relé Buchholz e o amostrador de gás
  • Refrigerador de ar forçado com comandos do ventilador (automático/desligado/manual)
  • Mudança de torneira de 5 posições sem carga no lado de alta tensão, 2,5% de passos
  • Conexões primárias e secundárias com terminais NEMA H-Spade
  • Enrolamentos de cobre e núcleos de aço orientados para grãos
  • Portas à prova de adulteração, com bloqueio a pads, com hot stick incluído
  • Armário de fiação à prova de intempéries NEMA 3R, classificado como sísmico
  • Projetado para funcionamento a -40 °C a +40 °C, baixo ruído (65 dBA)
  • Cumprir as normas ANSI/IEEE, DOE, CSA, ASTM em matéria de segurança e eficiência

Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 5          Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 6



Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 7   Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 8   Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 9



Ensaios de fábrica



  • Teste de resistência ao enrolamento
  • Teste de resistência ao isolamento
  • Teste de erro da relação de tensão
  • Teste de impedância de curto-circuito
  • Ensaio sem perda de carga (wattagem)
  • Ensaio de perda de carga (wattagem)
  • Teste de resistência à tensão induzida
  • Teste de resistência à tensão da fonte separada
  • Teste de integridade de pressão



Especificação do produto



Capacidade nominal Alta tensão Baixa Tensão Símbolo de ligação Impendência de curto-circuito Perda sem carga Perda de carga Dimensão Peso
(kVA) (KV) (V)   (%) (W) (W) O que é?(mm) (Quilos)
800 4.16KV
12.47KV
13.2KV
13.8KV
24.94KV
34.5KV
ou outros
208/120V
480/277V
600 V
1270V
13200V
13800V
ou outros
Dyn1
- Sim, sim.
Dyn11
D0
E 11
ou outros
2.7
3.1
4.35
5.75
6
980 9350 1060*1500*1780 2050
1000 1160 11500 1085*1570*1800 2450
1250 1380 13900 1160*1610*1890 2900
1600 1660 16600 1190*1630*1950 3400
2000 2030 18300 1260*1700*2090 4100
2500 2450 19600 1150*2150*2250 4750
3000 3240 26500 1900*2600*2150 6500
5000 4500 27000 2500*2210*3180 9500
7500 7200 32000 3660*3100*5100 13600
10000 8500 35500 3830*2640*2216 15800



Por que escolher-nos



A WINLEY Electric oferece uma linha completa de transformadores de distribuição de líquido que cumprem os padrões ANSI, IEEE, CSA, AS, DOE aplicáveis atualmente.Com tensões elevadas até 44 kV e potências nominais até 20 MVAA WINLEY obteve a certificação UL/cUL (número de certificado: UL-US-2431836-0, UL-CA-2423202-0), e pode solicitar a UL (autorização de parceiro) de acordo com os requisitos do cliente.



Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE 10



Perguntas frequentes



1P: Posso pedir uma amostra?

R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.

2Q: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3Q: Quanto tempo dura a garantia?

R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.

4P: O OEM/ODM está disponível?

R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cores personalizadas e funções especiais.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.

5Q: Como controlar a qualidade dos produtos?

A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
