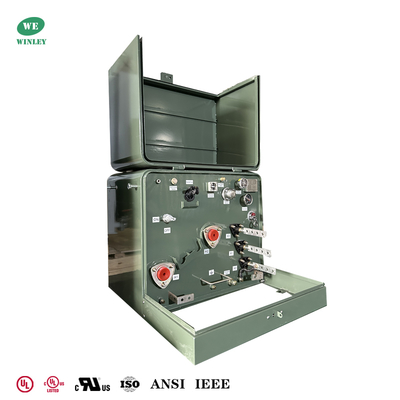

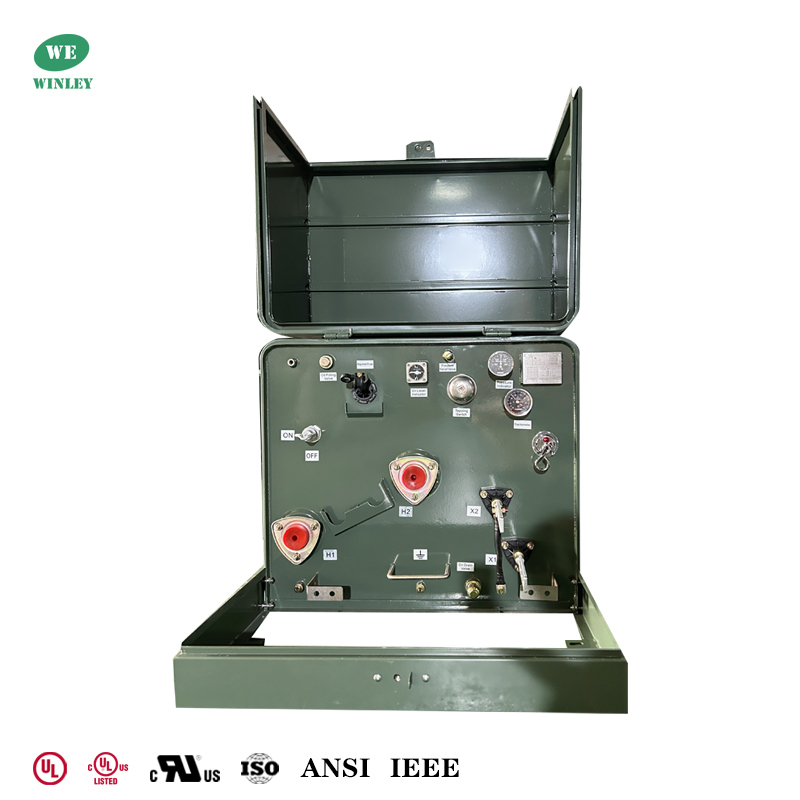

UL Listado 75Kva Pad montou transformadores de fase única Distribuição de energia 480V a 120V ANSI normas IEEE

Nome da marca:	WINLEY
Número do modelo:	ZGD-75/0.48
Quantidade mínima:	1 unidade
preço:	$1000-$10000
Detalhes da embalagem:	Caixa de compensado
Condições de pagamento:	T/t

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL/cUL, ISO

Tipo de transformador:

Almofada montada, Compartmental-tipo II

Capacidade:

75KVA ou personalizado

Voltagem primária:

480 V

Voltagem secundária:

120/240 V

Método de arrefecimento:

KNAN; Auto-refrigeração

Classificação de isolamento:

Material do Enrolamento:

Cobre

Número do certificado UL:

A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma

Habilidade da fonte:

1000 conjuntos/mês

Destacar:

Transformadores de Distribuição de Energia Montados em Almofada

Transformadores Montados em Almofada de 480V para 120V

Transformadores Montados em Almofada Padrões ANSI IEEE

Descrição do produto

Transformadores Monofásicos Montados em Almofada de 75Kva para Distribuição de Energia 480V para 120V Padrões ANSI IEEE

Resumo

O transformador monofásico montado em almofada foi projetado para melhorar o desempenho em termos de classificação KVA, dimensões compactas, peso mais leve, segurança e sustentabilidade. Sem sala de distribuição, pode ser colocado diretamente em ambientes internos ou externos, também pode ser colocado nas ruas e na faixa verde e garantir de forma confiável a segurança pessoal, tanto instalações de fornecimento de energia, mas também decorar o ambiente. É um transformador de baixo perfil, tipo compartimento, que fornece adequado para montagem ao ar livre em almofadas sem gabinetes de proteção adicionais e atende ao seguinte padrão: IEC60076, ANSI/IEEEC57.12.00, C57.12.38, C57.12.90.

UL Listado 75Kva Pad montou transformadores de fase única Distribuição de energia 480V a 120V ANSI normas IEEE 0

Por que nos escolher

1. O transformador monofásico WINLEY obteve a certificação UL/cUL, com capacidade de 10-333KVA e tensão de até 34,5KV
2. Os produtos são projetados de acordo com vários padrões e atendem ou até mesmo excedem DOE 2016, IEEE, ANSI, CSA, IEC, NEMA e outros padrões.
3. A capacidade de entrega mensal é superior a 800 unidades, e a entrega rápida pode ser alcançada em 4 semanas.

UL Listado 75Kva Pad montou transformadores de fase única Distribuição de energia 480V a 120V ANSI normas IEEE 1

Dados Principais do Transformador Monofásico Montado em Almofada

Tipo de Transformador	Montado em Almofada, Tipo Compartimental II
Configuração do Transformador	Montado em Almofada com Líquido
Tipo de Alimentação do Transformador	Alimentação em Loop
Polaridade	Aditivo
Fase	Monofásico
Capacidade	75 KVA
Grupo Vetorial	II6
Tensão Primária	480V
Tensão Secundária	120/240V
Frequência	60 Hz
Elevação de Temperatura	65°C
Classificação de Isolamento	Isolamento Classe E - 120°C, 248°F
Classe de Resfriamento	KNAN; Auto-Resfriado
Padrão(s) de Eficiência	Atende aos Padrões DOE 2016, Atende aos Padrões CSA, Atende aos Padrões ANSI/IEEE
Classificação do Fator K (Mitigação Harmônica)	K-1 (Padrão)
Fluido de Isolamento	Fluido Isolante FR-3 - Fluido Não-PCB
Material do Enrolamento	Cobre
Classificação de Temperatura Ambiente	40°C
Faixa de Temperatura de Operação Ambiente	-40°C a +40°C (-50°F a +104°F)
Nível de Ruído	48 dBA

Transformador Monofásico Montado em AlmofadaDesenho

UL Listado 75Kva Pad montou transformadores de fase única Distribuição de energia 480V a 120V ANSI normas IEEE 3

Classificações

Atende/Excede as Classificações de Eficiência DOE 2016
Atende/Excede as Classificações de Eficiência CSA
Está em conformidade com ANSI / IEEE C57.12.00
Está em conformidade com ANSI / IEEE C57.12.21
Está em conformidade com ANSI / IEEE C57.12.25
Está em conformidade com ANSI / IEEE C57 12.28
Está em conformidade com ANSI / IEEE C57 12.29
Está em conformidade com ANSI / IEEE C57 12.35
Está em conformidade com ANSI / IEEE C57 12.38
Está em conformidade com ANSI / IEEE C57.12.70
Está em conformidade com ANSI / IEEE C57.12.110
Está em conformidade com ANSI / IEEE C57.12.131
Está em conformidade com ANSI / IEEE C62.11
Está em conformidade com ANSI / IEEE C62.22
Está em conformidade com ANSI / IEEE 386
Está em conformidade com ANSI / IEEE C2
Está em conformidade com ANSI / IEEE C37.47
Está em conformidade com ANSI Z535.4
Está em conformidade com ASTM D3487
Está em conformidade com ASTM D6871
Está em conformidade com NEMA 260-1996

Especificação

SEspecificação do transformador monofásico montado em almofada
Classificação	Alta tensão (kV)	Perda sem carga	Perda com carga	Altura	Profundidade	Largura	Peso do óleo (kg)	Peso total (kg)
(kVA)	Alta tensão (kV)	Perda sem carga	Perda com carga	(mm)	(mm)	(mm)	Peso do óleo (kg)	Peso total (kg)
15 kVA	34,5/19,92 13,8/8 13,2/7,6 12,47/7,2 ou outros	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37,5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Processo de produção

UL Listado 75Kva Pad montou transformadores de fase única Distribuição de energia 480V a 120V ANSI normas IEEE 4

UL Listado 75Kva Pad montou transformadores de fase única Distribuição de energia 480V a 120V ANSI normas IEEE 5

Perguntas frequentes

1. P: Posso ter um pedido de amostra?

R: Sim, aceitamos pedidos de amostra para testar e verificar a qualidade.

2. P: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3. P: Quanto tempo dura a garantia?

R: 24 meses a partir de B/L. Se houver algum problema com os acessórios, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos, forneceremos acessórios facilmente danificados gratuitamente. Também podemos fornecer suporte técnico, se você precisar.

4. P: OEM/ODM está disponível?

R: Sim, está! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cor personalizada e função especial.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. Suas outras ideias sobre o produto, podemos ajudá-lo a projetar e colocá-las em produção. Os serviços personalizados acima devem ser confirmados antes da produção.

5. P: Como controlar a qualidade dos produtos?

R: Nossa empresa possui a tecnologia principal, todos os tipos de produtos possuem certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fabricar produtos de acordo com os desenhos. Cada processo tem instrutores técnicos. Os supervisores de controle de qualidade inspecionarão regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes abrangentes de qualidade quando os produtos forem concluídos.
