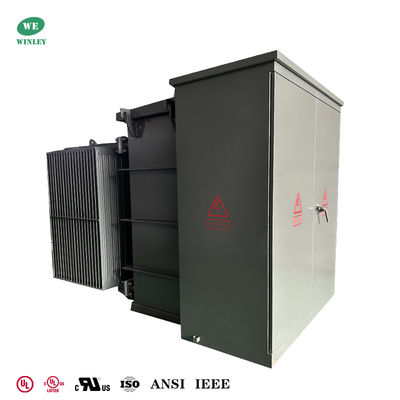

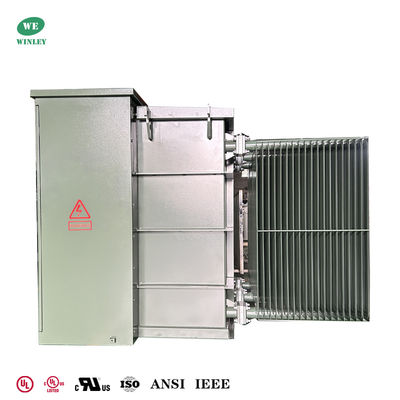

Transformador Trifásico Montado em Almofada de 1500Kva Imerso em Óleo 480V Transformador de Isolamento

Este transformador trifásico de 1500 kVA imerso em óleo, para uso externo, possui primário de 480V e secundário de 480Y/277V. Resfriamento ONAN, operação de 60Hz, grupo vetorial Dyn1, isolamento Classe A e elevação de temperatura de 65K. Com enrolamentos de alumínio, núcleo de aço silício e isolamento em óleo mineral, atende à norma IEEE ANSI C57.12.00.

Dados principais

Desenhos técnicos

Por que escolher a WINLEY?

Oferecemos uma gama abrangente de transformadores trifásicos montados em almofada com capacidades de 45kVA a 5500kVA e tensões de até 34,5kV, todos atendendo ou excedendo padrões como DOE 2016, IEEE/ANSI, CSA, IEC e NEMA. Nossos transformadores possuem certificações UL/cUL (UL-US-2431836-0, UL-CA-2423202-0) e podem garantir a autorização de parceiro UL de acordo com as necessidades do cliente. Com nossos produtos amplamente utilizados em serviços públicos nos Estados Unidos e Canadá, trazemos rica experiência em design e produção, serviço pós-venda profissional e confiável e entrega rápida em 7 a 35 dias.

Características padrão

• Operação de 60 Hz.
• Elevação média da temperatura do enrolamento de 65°C.
• Arranjos de alimentação radial e em loop.
• Terminais de alta tensão do tipo morto e vivo.
• BIL de alta tensão 45 – 150 kV (Frente Morta) 200 kV (Frente Viva).
• BIL de baixa tensão 30 – 60 kV.

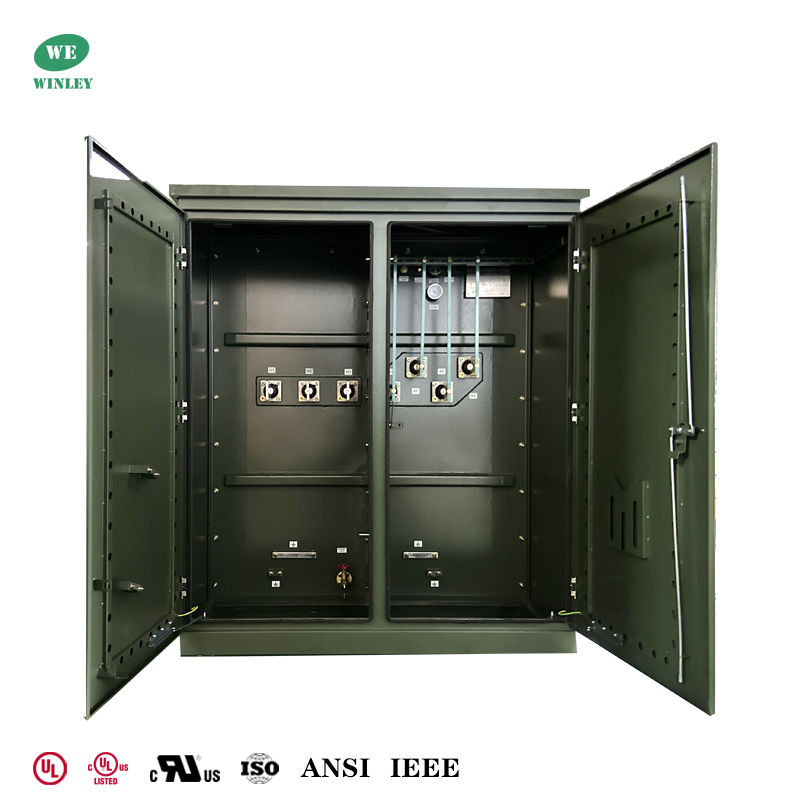

• Travamento de três pontos da porta de baixa tensão.
• Porta de alta tensão, que só pode ser aberta após a abertura da porta de baixa tensão.
• Divisória de aço rígida.
• Tanque do transformador soldado da tampa à base.

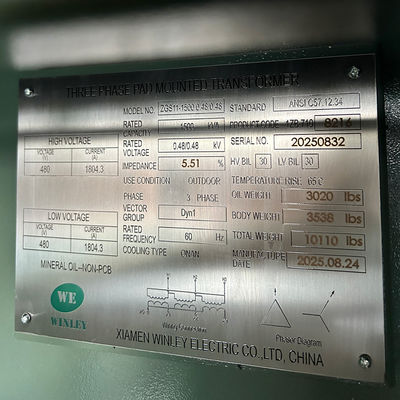

• Placa de identificação permanente.
• Provisão de enchimento com tampa de tubo NPT de uma polegada.
• Almofadas de aterramento do tanque ANSI.
• Válvula de drenagem e amostrador de uma polegada.
• Válvula de alívio de pressão automática (35 SCFM).
• Comutador de derivação com (2) derivações de capacidade total de 2,5% acima e abaixo do nominal.
• Um orifício de inspeção de 10”x18” (ou 14”x25”) na tampa do tanque do transformador.
• Pintado na cor verde-oliva (Munsell 7GY 3.29/1.5).
• Projetado, fabricado e testado de acordo
com os mais recentes padrões ANSI

Especificação

Processo de produção

Perguntas frequentes

1. P: Posso ter um pedido de amostra?

R: Sim, aceitamos pedidos de amostra para testar e verificar a qualidade.

2. P: Qual é o prazo de entrega?

R: Tempo de produção em massa 15-25 dias.

3. P: Quanto tempo dura a garantia?

R: 24 meses a partir de B/L. Se houver algum problema com os acessórios, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos, forneceremos acessórios facilmente danificados gratuitamente. Também podemos fornecer suporte técnico, se você precisar.

4. P: OEM/ODM está disponível?

R: Sim, está! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.

Serviços personalizados:

a. Cor personalizada e função especial.

b. Caixa personalizada.

c. Imprimir o logotipo do cliente.

d. Suas outras ideias sobre o produto, podemos ajudá-lo a projetar e colocá-las em produção. Os serviços personalizados acima devem ser confirmados antes da produção.

5. P: Como controlar a qualidade dos produtos?

R: Nossa empresa possui a tecnologia principal, todos os tipos de produtos possuem certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fabricar produtos de acordo com os desenhos. Cada processo tem instrutores técnicos. Os supervisores de controle de qualidade inspecionarão regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes abrangentes de qualidade quando os produtos forem concluídos.
