1500 KVA Transformador de três fases montado em pads com 7 níveis de desligamento de circuito, adaptação de multi-voltagem e aterramento de porcelana

Nome da marca:	WINLEY
Número do modelo:	ZGS-1500/35
Quantidade mínima:	1Unit
preço:	$5000-$150000
Detalhes da embalagem:	caixa de madeira compensada
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL/cUL,CE,ISO

Tipo de transformador:

Transformador montado na almofada

Fase:

Três fase

Tipo de alimentação:

Alimentação de loop

Capacidade:

1500 KVA

Tensão primária:

34.5KV

Tensão secundária:

208Y/120

Classe de refrigeração:

Onan; Autocriações

Classificações de eficiência:

DOE 2016, CSA, ANSI/IEEE

Habilidade da fonte:

1000set/mês

Destacar:

Transformador de Montagem em Almofada com Tapping Fora de Circuito de 7 Níveis

Transformador Imerso em Óleo com Adaptação Multi-Tensão

Transformador Trifásico com Bucha de Porcelana de Aterramento

Descrição do produto

1500kVA Transformador de três fases montado em pads de óleo imerso 34500v a 208v 120v Transformador de pad frontal morto

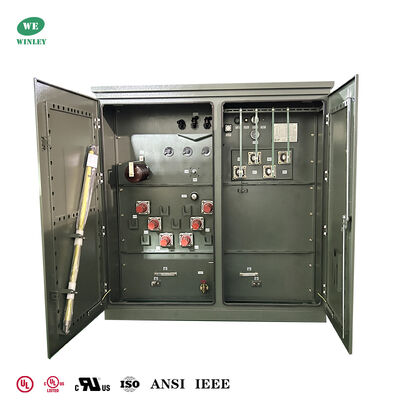

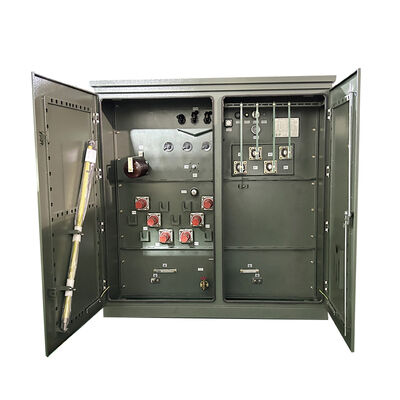

O transformador de 1500 kVA de três fases montado em pads da WINLEY é um equipamento de distribuição de energia de alto desempenho projetado para uma transmissão de eletricidade eficiente e confiável.

Adotando uma estrutura de alimentação em loop, é adequado para cenários de instalação indoor e outdoor, atendendo às necessidades de alimentação de várias áreas industriais, comerciais e residenciais.

A adaptação versátil de múltipla tensão, estrita conformidade com as normas internacionais ANSI, certificação UL/cUL autorizada,e uma bucha de porcelana de aterramento dedicado para maior segurança - tudo isso juntos o tornam uma escolha de topo para sistemas modernos de distribuição de energia que exigem segurança, compatibilidade e fiabilidade.

Principais especificações técnicas

- Não, não.	Detalhes	Unidade	Especificações
1	Tipo	~	Montagem em almofada, alimentação em circuito
2	Capacidade nominal	KVA	1500
3	Número de fase	~	3
4	Voltagem primária	V	34500
4	Armazém de borracha	~	(6) 35KV classe 200A Bocas de cobre de uma peça + (1) H0 Bocas de porcelana
4	BIL	kV	150
5	Voltagem secundária	V	208Y/120
5	Bochechas secundárias	~	(4) Paca de 10 buracos
5	BIL	kV	30
6	Tipo de toque	~	fora de circuito
7	Faixa de toque	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Método de arrefecimento	~	ONAN
9	Frequência nominal	Hz	60
10	Grupo de vetores	~	Dyn1
11	Classe de isolamento	~	A
12	Aumento da temperatura	°C	65/60 (óleo de enrolamento/óleo superior)

Desenhos técnicos

Configuração padrão

O transformador está equipado com um conjunto completo de acessórios para assegurar uma operação segura e estável, incluindo:
Interruptor de travagem de duas posições
Descolagem com válvula de amostragem no lado HV (Alta Tensão)
Medidor de temperatura
Medidor de nível do líquido
Medidor de vácuo de pressão
Válvula de alívio de pressão
Fusível de baioneta e fusível de limitação de corrente do lado HV
36 KV sob arrester de óleo com interruptor ISO
Terminal de aterragem dedicado que combina com a bucha de porcelana de aterragem H0: garante uma ligação estreita com a bucha, reduz a resistência ao contato,e garante um desempenho de aterragem contínuo e fiável.

Principais características do produto

Uma das vantagens mais significativas deste transformador é o seu intervalo de 7 níveis fora de circuito (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V).Esta ampla gama de tensão permite que o equipamento se adapte perfeitamente a diferentes flutuações de tensão da rede e a diversos cenários de aplicação - seja para parques industriais com demandas de alta tensão, centros comerciais que necessitam de uma fonte de alimentação de média tensão estável ou zonas residenciais com necessidades normais de baixa tensão.O projeto de ligação fora do circuito garante um ajuste de tensão seguro e conveniente sem interromper a fonte de alimentação geral, melhorando consideravelmente a flexibilidade e a aplicabilidade do transformador em ambientes complexos da rede de energia.

Segurança melhorada através do aterramento de porcelana

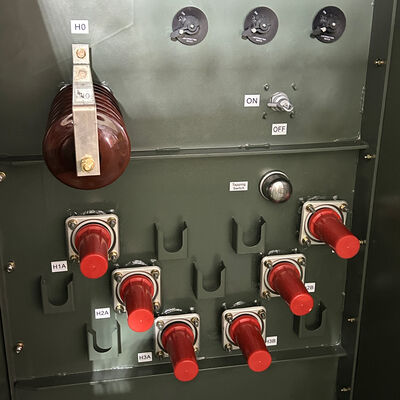

A bucha de porcelana de aterragem H0 é uma característica de segurança fundamental, com proteção de várias camadas:
Isolamento Superior: Cerâmica de alta pureza, resistência ≥ 1000MΩ (25°C), isola os terminais para evitar curto-circuitos.
Forte adaptabilidade: revestimento anti-poluição, resistente a elementos agressivos, estável a -40 °C ~ 85 °C / umidade ≥ 95%.
Conexão fiável: furo interno de precisão corresponde aos terminais de cobre, resistência ≤ 0,01Ω, descarga rápida de corrente de falha.
Duração de vida: Cerâmica (resistente ao desgaste/envelhecimento, UL94 V-0), ≥ 20 anos de serviço, reduz os custos de manutenção.

Especificações pormenorizadas

Potência nominal (KVA)	Alta tensão (KV)	Baixa tensão (V)	Perda sem carga (W)	Perda de carga (W)	Altura (mm)	Profundidade (mm)	Largura (mm)	Peso (kg)	Peso (Lb)
75 KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ou outros	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240	180	1250	1430	910	1930	645	1422
150 KVA	O mesmo que acima.	O mesmo que acima.	280	2200	1530	980	1510	989	2180
300 KVA	O mesmo que acima.	O mesmo que acima.	480	3650	1680	1080	1660	1415	3119
500 KVA	O mesmo que acima.	O mesmo que acima.	680	5100	1790	1160	1810	1905	4200
750 KVA	O mesmo que acima.	O mesmo que acima.	980	7500	2030	1300	2030	2755	6074
1000 KVA	O mesmo que acima.	O mesmo que acima.	1150	10300	1854	1549	1651	3235	7132
1500 KVA	O mesmo que acima.	O mesmo que acima.	1640	14500	2150	1570	2210	5835	12864
2000 KVA	O mesmo que acima.	O mesmo que acima.	2160	20645	2220	1600	2380	6430	14175
2500 KVA	O mesmo que acima.	O mesmo que acima.	2680	23786	2330	1650	3070	8865	19544
3000 KVA	O mesmo que acima.	O mesmo que acima.	3300	30300	2460	1850	3260	11300	24912
3735 KVA	O mesmo que acima.	O mesmo que acima.	4125	37875	2680	2060	4080	14400	31746

Processo de produção

Etiquetas:

transformador montado almofada

Transformador montado em plataforma de 3 fases

Transformadores montados em pads ANSI IEEE

Detalhes dos produtos

Para casa > produtos >

Transformador de três fases montado em uma plataforma

1500 KVA Transformador de três fases montado em pads com 7 níveis de desligamento de circuito, adaptação de multi-voltagem e aterramento de porcelana

Todas as categorias

1500 KVA Transformador de três fases montado em pads com 7 níveis de desligamento de circuito, adaptação de multi-voltagem e aterramento de porcelana

Nome da marca:	WINLEY
Número do modelo:	ZGS-1500/35
Quantidade mínima:	1Unit
preço:	$5000-$150000
Detalhes da embalagem:	caixa de madeira compensada
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Marca:

WINLEY

Certificação:

UL/cUL,CE,ISO

Número do modelo:

ZGS-1500/35

Tipo de transformador:

Transformador montado na almofada

Fase:

Três fase

Tipo de alimentação:

Alimentação de loop

Capacidade:

1500 KVA

Tensão primária:

34.5KV

Tensão secundária:

208Y/120

Classe de refrigeração:

Onan; Autocriações

Classificações de eficiência:

DOE 2016, CSA, ANSI/IEEE

Quantidade de ordem mínima:

1Unit

Preço:

$5000-$150000

Detalhes da embalagem:

caixa de madeira compensada

Tempo de entrega:

30 dias

Termos de pagamento:

T/T

Habilidade da fonte:

1000set/mês

Destacar:

Transformador de Montagem em Almofada com Tapping Fora de Circuito de 7 Níveis

Transformador Imerso em Óleo com Adaptação Multi-Tensão

Transformador Trifásico com Bucha de Porcelana de Aterramento

Descrição do produto

1500kVA Transformador de três fases montado em pads de óleo imerso 34500v a 208v 120v Transformador de pad frontal morto

Principais especificações técnicas

- Não, não.	Detalhes	Unidade	Especificações
1	Tipo	~	Montagem em almofada, alimentação em circuito
2	Capacidade nominal	KVA	1500
3	Número de fase	~	3
4	Voltagem primária	V	34500
4	Armazém de borracha	~	(6) 35KV classe 200A Bocas de cobre de uma peça + (1) H0 Bocas de porcelana
4	BIL	kV	150
5	Voltagem secundária	V	208Y/120
5	Bochechas secundárias	~	(4) Paca de 10 buracos
5	BIL	kV	30
6	Tipo de toque	~	fora de circuito
7	Faixa de toque	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Método de arrefecimento	~	ONAN
9	Frequência nominal	Hz	60
10	Grupo de vetores	~	Dyn1
11	Classe de isolamento	~	A
12	Aumento da temperatura	°C	65/60 (óleo de enrolamento/óleo superior)

Desenhos técnicos

Configuração padrão

O transformador está equipado com um conjunto completo de acessórios para assegurar uma operação segura e estável, incluindo:
Interruptor de travagem de duas posições
Descolagem com válvula de amostragem no lado HV (Alta Tensão)
Medidor de temperatura
Medidor de nível do líquido
Medidor de vácuo de pressão
Válvula de alívio de pressão
Fusível de baioneta e fusível de limitação de corrente do lado HV
36 KV sob arrester de óleo com interruptor ISO
Terminal de aterragem dedicado que combina com a bucha de porcelana de aterragem H0: garante uma ligação estreita com a bucha, reduz a resistência ao contato,e garante um desempenho de aterragem contínuo e fiável.

Principais características do produto

Segurança melhorada através do aterramento de porcelana

A bucha de porcelana de aterragem H0 é uma característica de segurança fundamental, com proteção de várias camadas:
Isolamento Superior: Cerâmica de alta pureza, resistência ≥ 1000MΩ (25°C), isola os terminais para evitar curto-circuitos.
Forte adaptabilidade: revestimento anti-poluição, resistente a elementos agressivos, estável a -40 °C ~ 85 °C / umidade ≥ 95%.
Conexão fiável: furo interno de precisão corresponde aos terminais de cobre, resistência ≤ 0,01Ω, descarga rápida de corrente de falha.
Duração de vida: Cerâmica (resistente ao desgaste/envelhecimento, UL94 V-0), ≥ 20 anos de serviço, reduz os custos de manutenção.

Especificações pormenorizadas

Potência nominal (KVA)	Alta tensão (KV)	Baixa tensão (V)	Perda sem carga (W)	Perda de carga (W)	Altura (mm)	Profundidade (mm)	Largura (mm)	Peso (kg)	Peso (Lb)
75 KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ou outros	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240	180	1250	1430	910	1930	645	1422
150 KVA	O mesmo que acima.	O mesmo que acima.	280	2200	1530	980	1510	989	2180
300 KVA	O mesmo que acima.	O mesmo que acima.	480	3650	1680	1080	1660	1415	3119
500 KVA	O mesmo que acima.	O mesmo que acima.	680	5100	1790	1160	1810	1905	4200
750 KVA	O mesmo que acima.	O mesmo que acima.	980	7500	2030	1300	2030	2755	6074
1000 KVA	O mesmo que acima.	O mesmo que acima.	1150	10300	1854	1549	1651	3235	7132
1500 KVA	O mesmo que acima.	O mesmo que acima.	1640	14500	2150	1570	2210	5835	12864
2000 KVA	O mesmo que acima.	O mesmo que acima.	2160	20645	2220	1600	2380	6430	14175
2500 KVA	O mesmo que acima.	O mesmo que acima.	2680	23786	2330	1650	3070	8865	19544
3000 KVA	O mesmo que acima.	O mesmo que acima.	3300	30300	2460	1850	3260	11300	24912
3735 KVA	O mesmo que acima.	O mesmo que acima.	4125	37875	2680	2060	4080	14400	31746

Processo de produção

Etiquetas:

Tipo transformador do óleo

Transformador de três fases montado em uma plataforma

Transformador montado numa plataforma de fase única

Transformador montado em poste

transformador de subestação

Transformador de bobina fundida

Tipo seco trifásico transformador

Transformador trifásico do isolamento

Transformador do isolamento de UPS

Transformador médico do isolamento

Transformador industrial do controle

Transformador do controle de fase monofásica

Transformador Toroidal do isolamento

Transformador de poder do EI

Auto transformador trifásico

Regulador de tensão trifásico

Reator trifásico

Tipo transformador do óleo

Transformador de três fases montado em uma plataforma

Transformador montado numa plataforma de fase única

Transformador montado em poste

transformador de subestação

Transformador de bobina fundida

Tipo seco trifásico transformador

Transformador trifásico do isolamento

Transformador do isolamento de UPS

Transformador médico do isolamento

Transformador industrial do controle

Transformador do controle de fase monofásica

Transformador Toroidal do isolamento

Transformador de poder do EI

Auto transformador trifásico

Regulador de tensão trifásico

Reator trifásico

Detalhes dos produtos

Tipo transformador do óleo

Transformador de três fases montado em uma plataforma

Transformador montado numa plataforma de fase única

Transformador montado em poste

transformador de subestação

Transformador de bobina fundida

Tipo seco trifásico transformador

Transformador trifásico do isolamento

Transformador do isolamento de UPS

Transformador médico do isolamento

Transformador industrial do controle

Transformador do controle de fase monofásica

Transformador Toroidal do isolamento

Transformador de poder do EI

Auto transformador trifásico

Regulador de tensão trifásico

Reator trifásico

1500 KVA Transformador de três fases montado em pads com 7 níveis de desligamento de circuito, adaptação de multi-voltagem e aterramento de porcelana

Transformador de Montagem em Almofada com Tapping Fora de Circuito de 7 Níveis

Transformador Imerso em Óleo com Adaptação Multi-Tensão

Transformador Trifásico com Bucha de Porcelana de Aterramento

transformador montado almofada

Transformador montado em plataforma de 3 fases

Transformadores montados em pads ANSI IEEE

Detalhes dos produtos

Tipo transformador do óleo

Transformador de três fases montado em uma plataforma

Transformador montado numa plataforma de fase única

Transformador montado em poste

transformador de subestação

Transformador de bobina fundida

Tipo seco trifásico transformador

Transformador trifásico do isolamento

Transformador do isolamento de UPS

Transformador médico do isolamento

Transformador industrial do controle

Transformador do controle de fase monofásica

Transformador Toroidal do isolamento

Transformador de poder do EI

Auto transformador trifásico

Regulador de tensão trifásico

Reator trifásico

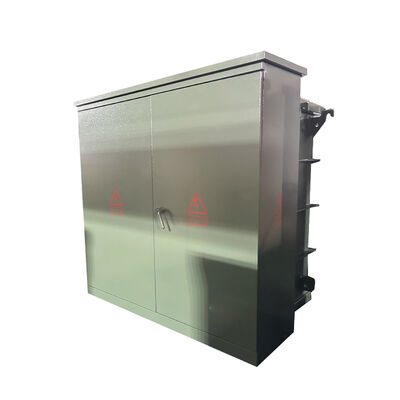

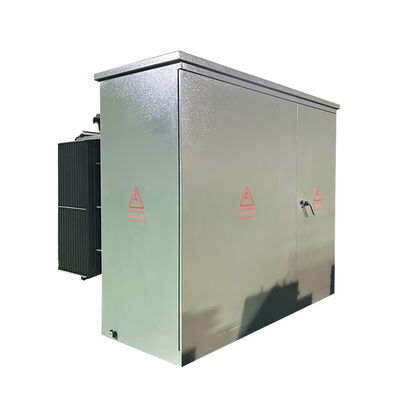

1500 KVA Transformador de três fases montado em pads com 7 níveis de desligamento de circuito, adaptação de multi-voltagem e aterramento de porcelana

Transformador de Montagem em Almofada com Tapping Fora de Circuito de 7 Níveis

Transformador Imerso em Óleo com Adaptação Multi-Tensão
