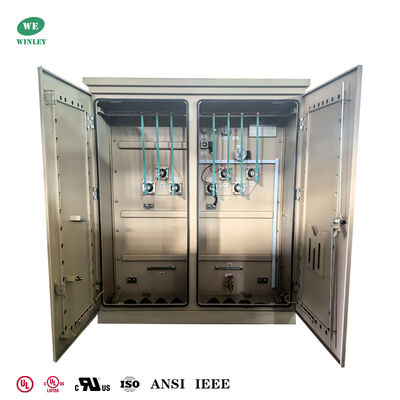

1500kva Transformadores de potência elétrica frontal de baixa tensão 480V a 240V

Nome da marca:	WINLEY
Número do modelo:	ZGS-1500/0,48
Quantidade mínima:	1Unit
preço:	$5000-$100000
Detalhes da embalagem:	caixa de madeira compensada
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL/cUL,CE,ISO

Documento:

Tipo de transformador:

Transformador montado na almofada

Fase:

Três fase

Tipo de alimentação:

Alimentação radial

Capacidade:

1500 KVA

Tensão primária:

Tensão secundária:

416Y/240

Método de resfriamento:

Material sinuoso:

Cobre

Habilidade da fonte:

1000set/mês

Destacar:

Transformador trifásico de 1500kva

Transformador montado com almofada cheia de óleo

Transformadores de potência de 480 V a 240 V

Descrição do produto

Transformador trifásico de montagem em almofada de 1500 kva, imerso em óleo, baixa tensão 480V a 240V, transformadores de energia elétrica com frente viva

Este transformador de 1500 kVA, trifásico, montado em almofada e imerso em óleo é projetado de acordo com os padrões norte-americanos IEEE/ANSI, com primário de 480 V e secundário de 416Y/240 V. Ele apresenta óleo éster FR3 retardante de fogo e enrolamentos de cobre.

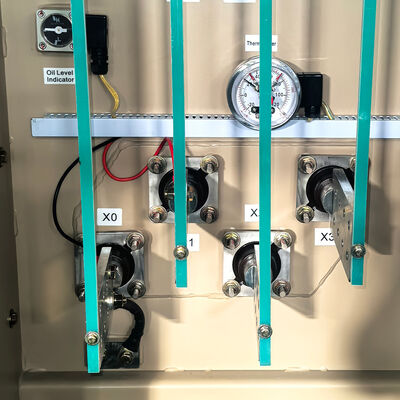

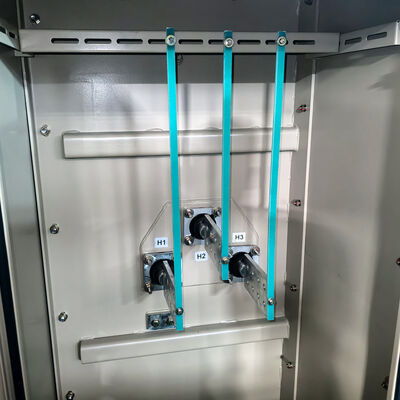

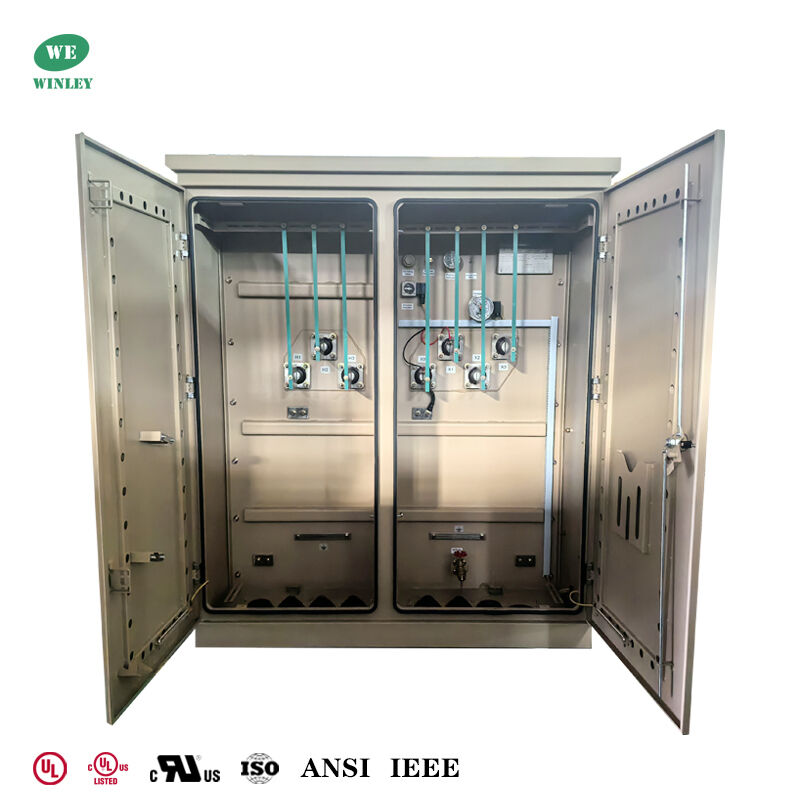

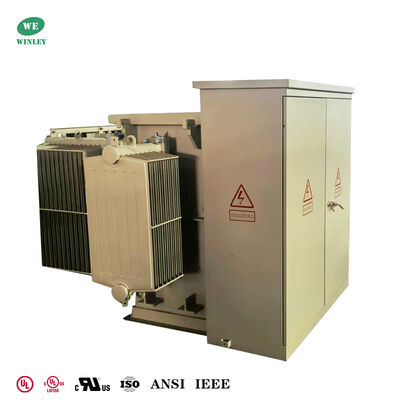

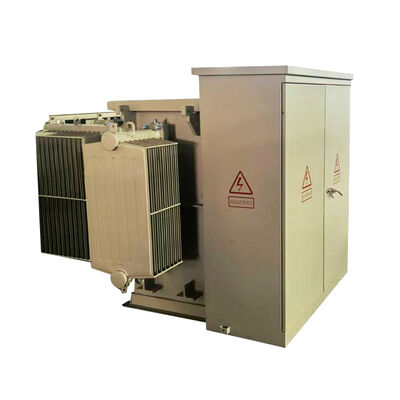

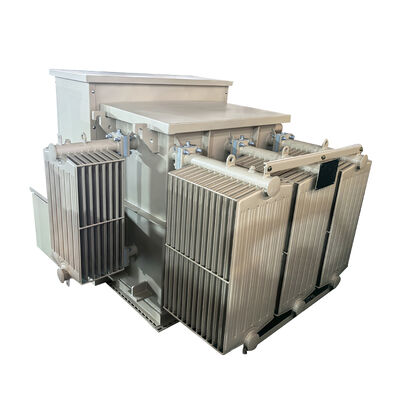

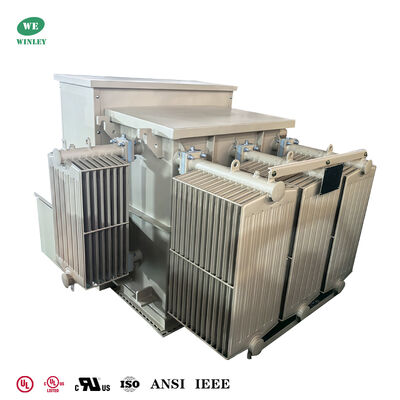

Fotos de fábrica do produto

1500kva Transformadores de potência elétrica frontal de baixa tensão 480V a 240V 0

1500kva Transformadores de potência elétrica frontal de baixa tensão 480V a 240V 1

Os transformadores trifásicos da Winley Electric para o mercado norte-americano são certificados pela UL e cUL, oferecendo soluções de energia confiáveis e de alta qualidade, apoiadas por vasta experiência regional.

1500kva Transformadores de potência elétrica frontal de baixa tensão 480V a 240V 3

Desenhos técnicos

O transformador trifásico montado em almofada imerge o interruptor de carga e o fusível no lado de alta tensão do transformador com o núcleo e os enrolamentos do transformador no mesmo tanque de óleo, tem as vantagens de estrutura avançada, desempenho confiável, economia de energia e redução de consumo, uso flexível, forte adaptabilidade e vantagens econômicas.

1500kva Transformadores de potência elétrica frontal de baixa tensão 480V a 240V 4

Dados principais

Não.	Item	Unidade	Requisito
1	Tipo	~	imerso em óleo, montado em almofada
2	Capacidade nominal	kVA	1500
3	Nº de fases	~	3
4	Tensão primária	V	480
5	Bucha primária	~	(3) pá de 8 furos
6	Tensão secundária	V	416Y/240
7	Bucha secundária		(4) pá de 8 furos
8	Método de resfriamento	~	KNAN
9	Frequência nominal	Hz	60
10	Grupo vetorial	~	Dyn1
11	Classe de isolamento	~	A
12	Elevação de temperatura	K	65
13	Material do líquido isolante	~	Óleo FR3
14	Condição de serviço	~	ao ar livre
15	Padrão	~	IEEE ANSI C57.12.00

Características padrão

• Operação de 60 Hz.
• Elevação média do enrolamento de 65°C.
• Arranjos de alimentação radial e em loop.
• Terminais HV do tipo frente morta e viva.
• HV BIL 45 – 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 – 60 kV.
• Travamento de três pontos da porta de baixa tensão.
• Porta de alta tensão, que só pode ser aberta após a abertura da porta de baixa tensão.
• Divisória de aço rígida.
• Tanque do transformador soldado da tampa à base.
• Placa de identificação permanente.
• Disposição de enchimento de tampa de tubo NPT de uma polegada.
• Almofadas de aterramento do tanque ANSI.
• Válvula de drenagem e amostrador de uma polegada.
• Válvula de alívio de pressão automática (35 SCFM).
• Comutador de derivação com (2) derivações de capacidade total de 2,5% acima e abaixo do nominal.
• Um orifício manual de 10”x18” (ou 14”x25”) na tampa do tanque do transformador.
• Pintado na cor verde-oliva.
• Projetado, fabricado e testado de acordo com os mais recentes padrões ANSI

Especificação

Potência nominal (KVA)	Alta tensão (KV)	Baixa tensão (V)	Perda sem carga (W)	Perda com carga (W)	Altura (mm)	Profundidade (mm)	Largura (mm)	Peso (kg)	Peso (Lbs)
75KVA	34,5KV 4,160KV 12,47KV 13,2KV 13,8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ou outros	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Processo de produção

1500kva Transformadores de potência elétrica frontal de baixa tensão 480V a 240V 5

1500kva Transformadores de potência elétrica frontal de baixa tensão 480V a 240V 6
