Detalhes dos produtos

Para casa > produtos >
Transformador de três fases montado em uma plataforma
>
Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group
Todas as categorias

Transformador trifásico do isolamento

Tipo transformador do óleo

Transformador de três fases montado em uma plataforma

Transformador montado numa plataforma de fase única

Transformador montado em poste

Transformador de bobina fundida

Transformador do isolamento de UPS

Transformador médico do isolamento

Transformador industrial do controle

Transformador do controle de fase monofásica

Transformador Toroidal do isolamento

Tipo seco trifásico transformador

Transformador de poder do EI

Auto transformador trifásico

Regulador de tensão trifásico

Reator trifásico
Contacte-nos
Mr. Steven
steven@winley-electric.com
86-18650108051
Contacte agora

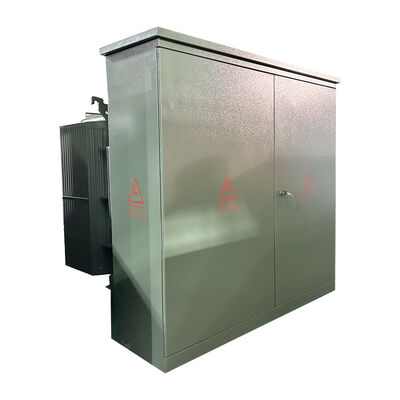

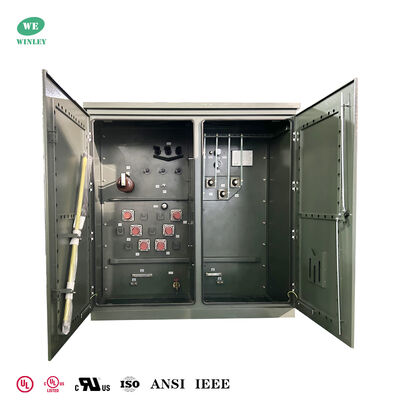

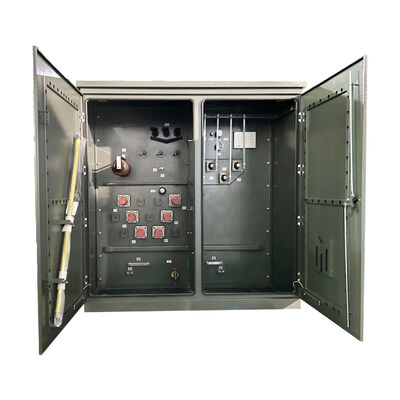

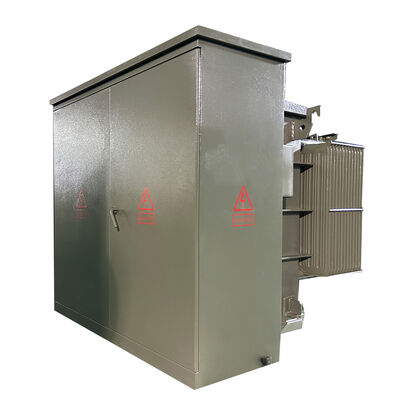

Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome

Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group

Nome da marca: WINLEY
Número do modelo: ZGS-1000/35
Quantidade mínima: 1Unit
preço: $5000-$150000
Detalhes da embalagem: caixa de madeira compensada
Condições de pagamento: T/T
Informações pormenorizadas
Descrição do produto
Informações pormenorizadas
Lugar de origem:
China
Certificação:
UL/cUL,CE,ISO
Tipo de transformador:
Transformador montado na almofada
Fase:
Três fase
Capacidade:
1000 KVA
Tensão primária:
34.5KV
Tensão secundária:
208Y/120
Aumento da temperatura:
65/60 ℃
Dimensão:
2300mm*1900mm*1900mm
Padrão:
ANSI C57.12.34
Habilidade da fonte:
1000set/mês
Destacar:

65/60 ℃ Temperature Rise Pad Mounted Transformer

,

ANSI C57.12.34 Standard Oil Immersed Transformer

,

Dyn1 Vector Group Three Phase Transformer

Descrição do produto
Three Phase Pad Mounted Transformer 1000kva 34.5kv To 208v Oil Immersed Power Transformer
Winley Electric delivers a wide selection of three‑phase pad‑mounted distribution transformers for commercial and industrial customers. We offer various ratings and accessory configurations so you can select the exact solution for your system.
Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group 0
Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group 1
Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group 2
WINLEY Electric’s liquid‑filled pad‑mounted transformers are dielectric‑fluid distribution transformers rated up to 34.5 kV. Designed for underground power distribution, they serve applications such as data centers, hospitals, commercial buildings, private utilities, and industrial plants. Our products are UL listed and designed and tested to applicable ANSI, IEEE, CSA, and DOE standards.
Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group 3  Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group 4
                                 UL Certificate                                                                                   cUL Certificate
Main Technical Specifications
No. Particulars Unit Specification
1 Type ~ pad mounted, loop feed
2 Rated capacity kVA 1000
3 No. of Phase ~ 3
4 Primary voltage V 34500

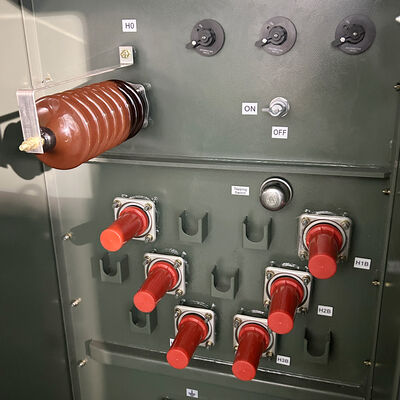

4 Primary bushing ~ (6) 35KV class 200A Copper 1-piece bushing + (1) H0 Porcelain bushing
4 BIL kV 150
5 Secondary voltage V 208Y/120

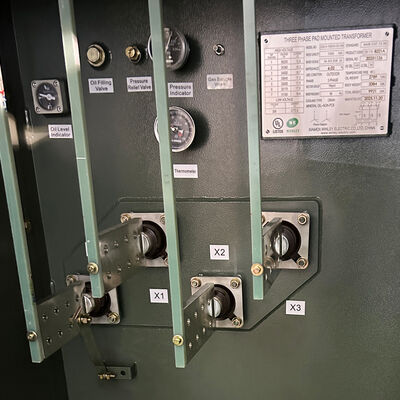

5 Secondary bushing ~ (4) 10-hole spade
5 BIL kV 30
6 Tapping type ~ off-circuit
7 Tapping range V 36200, 35360, 34500, 33640, 33000, 32175, 31350
8 Cooling method ~ ONAN
9 Rated frequency Hz 60
10 Vector group ~ Dyn1
11 Insulation class ~ A
12 Temperature rise ℃ 65/60 (winding/top oil)
Technical Drawings
Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group 5
Key Product Features
  • Small size, reasonable and compact structure
  • Fully sealed oil tank, fully insulated design, safe and reliable operation
  • Strong overload capacity and superior resistance to sudden short circuits
  • Both ring network and terminal power supply can be used
  • Convenient operation and reliable power supply
  • Energy saving, low loss, no higher than the new S9 loss value
  • Good impact performance
  • Cable joint number can operate 200A load current, with long mechanical and electrical life
Detailed Specifications
Rated Power
(KVA)		 High Voltage
(KV)		 Low Voltage
(V)		 No-load Loss
(W)		 On-load Loss
(W)		 Height
(mm)		 Depth
(mm)		 Width
(mm)		 Weight
(kg)		 Weight
(Lbs)
75KVA 34.5KV
4.160KV
12.47KV
13.2KV
13.8KV
24940GrdY/14400
1247Grdy/7200
4160GrdY/2400
or others		 277V
347V
480V
600V
120/240V
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347		 180 1250 1430 910 1930 645 1422
150KVA 280 2200 1530 980 1510 989 2180
300KVA 480 3650 1680 1080 1660 1415 3119
500KVA 680 5100 1790 1160 1810 1905 4200
750KVA 980 7500 2030 1300 2030 2755 6074
1000KVA 1150 10300 1854 1549 1651 3235 7132
1500KVA 1640 14500 2150 1570 2210 5835 12864
2000KVA 2160 20645 2220 1600 2380 6430 14175
2500KVA 2680 23786 2330 1650 3070 8865 19544
3000KVA 3300 30300 2460 1850 3260 11300 24912
3735KVA 4125 37875 2680 2060 4080 14400 31746


Production Process

Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group 6 Three Phase Pad Mounted Transformer 1000 KVA 34.5KV to 208Y/120 Oil Immersed Power Transformer with 65/60 ℃ Temperature Rise ANSI C57.12.34 Standard Dyn1 Vector Group 7
